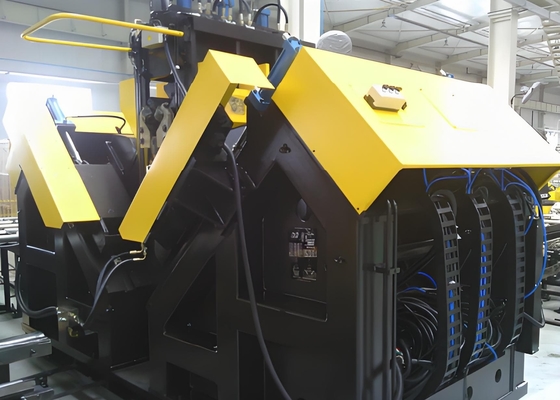

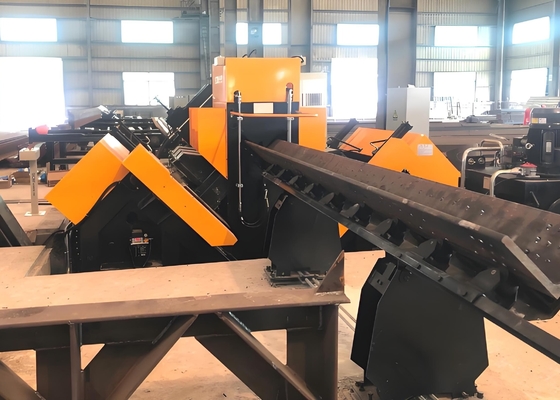

3 lames de chaque côté Machine à ligne à angle CNC à haut rendement BT40 Taper de broche de forage
Utilisation du produit:
Cet équipement est principalement dédié au forage et à l'emboutissage d'acier d'angle de grande taille et de haute résistance utilisé dans les tours de lignes de transport.Tous les trous nécessaires sur l'acier d'angle peuvent être traités sur cette ligne de production, qui présente une qualité supérieure des trous, une précision de positionnement précise, ainsi qu'une efficacité de production et des capacités d'automatisation élevées.
Caractéristiques du produit:
1- haut niveau d'automatisation: la chaîne de production est équipée d'un dispositif de chargement automatique (comprenant un canal d'alimentation transversal et un cadre de chargement tournant), d'un dispositif de déchargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif de chargement automatique, d'un dispositif deet un dispositif d'alimentation automatiqueTous les trous et les marques d'acier sur l'acier angulaire peuvent être réalisés en un seul passage à travers la chaîne de production, sans aucune assistance manuelle nécessaire pendant le traitement,en réduisant ainsi de manière significative l'intensité du travail des travailleurs.
(1)Le cadre et la plaque de base sont fabriqués à partir d'assemblages soudés en acier structural de haute qualité (Q345)et que la machine complète respecte les normes spécifiées dans les conditions techniques générales pour les systèmes CNC de machines-outils, Conditions techniques pour les pièces soudés des machines de forgeage et de pressage, Conditions techniques pour les machines-outils de découpe des métaux,et Principes généraux pour l'inspection de précision des machines de forgeage et de pressage.
(2) La qualité de soudage de chaque composant soudé de l'équipement est conforme aux prescriptions pertinentes de la norme JB/T8609, et la longueur et l'espacement des soudes intermittents sont uniformes.
(3) Les pièces forgées doivent être exemptes de défauts tels que la délamination, le pliage, les fissures, les trous de sable et les trous d'air.
(4)Tous les composants métalliques soudés, ainsi que les pièces coulées (forgées), y compris le fuselage, la table de travail, la base et le bloc de cylindre, sont soumis à un trempage pour éliminer les contraintes internes.
(5)Les pièces forgées, les soudures et les pièces coulées sont soumises à des inspections de détection des défauts, les défauts internes et les fissures étant strictement interdits, ce qui garantit le respect des normes applicables.
2L'unité d'impression est équipée d'un support de lit fixé sur la base de la machine, d'un lit mobile, d'un support de lit de poche et d'un support de poche.un écran de freinage à haute résistance à l'usureLes opérations d'impression sont effectuées aux positions indiquées dans les dessins conformément aux instructions de l'ordinateur.un mécanisme de réglage manuel a été intégré, qui permet de régler la position vers le bas du corps mobile (c'est-à-dire la position de la tête du caractère) pour s'adapter aux positions de frappe de l'acier d'angle avec des spécifications différentes.
Paramètres principaux:
| Modèle |
Le numéro d'immatriculation |
| Taille de l'angle ((mm) |
140*140*10~250*250*32 |
| Longueur maximale de la matière première (m) |
14 |
| Force de marquage (kN) |
1000 |
| Numéro du groupe de caractères |
1 |
| N. de caractère |
18 |
| Taille du caractère (mm) |
14*10*19 |
| Plage de distance précise ((mm) |
50 ~ 220 ((Stepless) |
| Nombre de forages de chaque côté |
3 ((2 groupes, 6 au total) |
| Nombre de lames de chaque côté |
3 |
|
Tapeur de broche de forage
|
NT1 société civile |
| Diamètre maximal du forage (mm) |
Φ40 |
| Max. Vitesse de rotation de la broche ((r/min) |
6000 |
| Unité de refroidissement de forage |
MQL 360-2 ((refroidissement à sec) |
| Capacité de stockage d'huile de l'unité de refroidissement |
2 litres |
| Huile de coupe |
Les huiles de coupe à base d'huile végétale ((2000-25) |
| consommation de carburant |
5 à 50 ml/h |
| Type d'entraînement de chariot CNC |
Servo-moteur à courant alternatif, actionnement par rack et pinion |
| Vitesse maximale d'alimentation de l'angle ((m/min) |
40 |
| Méthode d'entraînement du mouvement d'alignement AB |
Guide de mouvement linéaire;servo-moteur CA;vis à bille |
| Vitesse maximale de déplacement de la tête de forage de la planche à roulettes ((m/min) |
10 |
| Type d'entraînement de la tête de forage |
Guide de mouvement linéaire;servo-moteur CA;vis à bille |
| Vitesse maximale d'alimentation de la tête de forage ((m/min) |
14 |
| Méthode de travail du bras du chariot d'alimentation |
Type de levage vertical |
| Nombre de bouteilles à déverrouillage du côté de la décharge |
4 |
| Méthode de refroidissement de la station hydraulique |
Refroidissement par air |
| Nombre d'axes CNC |
9 |
| Pression de l'air (MPa) |
1 |
| Puissance totale |
Environ 150 kW |
