Machine de ligne d'angle CNC à haut rendement et automatisée pour le perçage et l'estampage d'acier d'angle de grande taille

Image Grand : Machine de ligne d'angle CNC à haut rendement et automatisée pour le perçage et l'estampage d'acier d'angle de grande taille

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Auten
Certification:	ISO9001
Numéro de modèle:	Le numéro d'immatriculation

Conditions de paiement et expédition:

Quantité de commande min:	1 Ensemble
Délai de livraison:	30 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Puissance du moteur:	4 kW	Vitesse de traitement:	20 à 25 m/min
Diamètre du trou de forage:	Ф13.5~Ф40mm	condition:	Neuf
Diamètre du trou:	26 mm	Fonctionnalité:	Une grande fiabilité
vitesse d'alimentation:	100~500 mm/min	Longueur de l'angle de traitement:	Min. 300 mm
Application du projet:	Structure en acier Tour Soudage des pieds	Taille de traitement de l'angle:	L63x6~L250x32 mm
Type:	Ligne d'angle CNC	Dimensions globales:	12000 mm x 5000 mm x 2000 mm
Système de contrôle:	Les États membres doivent respecter les règles en matière de protection des données.	Taille de l'angle de traitement:	40x40x3~125x125x10mm
Force de marquage:	700KN

Utilisation du produit:

Cet équipement est principalement utilisé pour le forage et l'emboutissage d'acier d'angle de grande taille et de haute résistance pour les tours de lignes de transmission.d'une qualité de trou élevée, la précision de positionnement, ainsi qu'un remarquable niveau d'efficacité et d'automatisation de la production.

Caractéristiques du produit:

Niveau élevé d'automatisation:La chaîne de production est équipée d'un système de chargement automatique (comprenant un canal d'alimentation transversal et un cadre de chargement rotatif), d'un mécanisme de déchargement automatique,et un dispositif d'alimentation automatiséCette technique permet de traiter complètement tous les trous et toutes les marques d'acier gravées sur l'acier d'angle en un seul passage à travers la chaîne de production, éliminant ainsi le besoin d'intervention manuelle.il réduit considérablement l'intensité de travail des opérateurs.

(1) Le châssis et la plaque de base sont fabriqués en acier structural de haute qualité (Q345) par processus de soudage.Conditions techniques générales pour les systèmes CNC de machines-outils,Conditions techniques pour les pièces soudés des machines à forger et à presser,Conditions techniques pour les machines-outils de découpe de métaux, etPrincipes généraux pour l'inspection de précision des machines de forgeage et de pressage.

(2) La qualité de soudage de chaque composant de l'équipement est strictement conforme aux prescriptions de JB/T8609.La longueur et l'espacement des soudures intermittentes sont contrôlées avec précision pour assurer l'uniformité.

(3) Les pièces forgées sont soumises à un contrôle de qualité rigoureux pour s'assurer qu'elles sont exemptes de défauts tels que des stratifications, des plis, des fissures, des trous dans le sable et des vides.

(4) Tous les composants métalliques soudés, ainsi que les pièces moulées et forgées (y compris le corps de la machine, la table de travail, la base et le bloc de cylindre),sont soumis à un traitement de trempage pour soulager efficacement les contraintes internes.

(5) Les pièces forgées, les soudures et les pièces moulées critiques sont inspectées à l'aide de méthodes d'essai non destructives pour détecter tout défaut interne ou toute fissure.

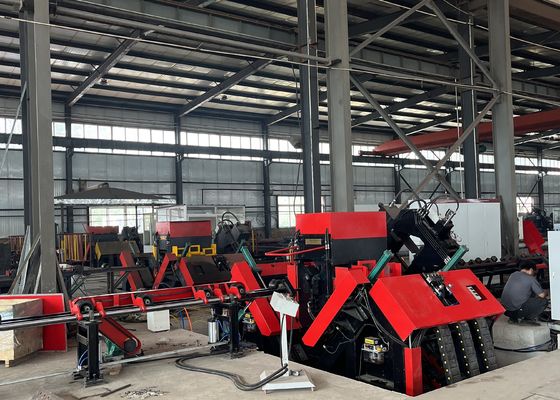

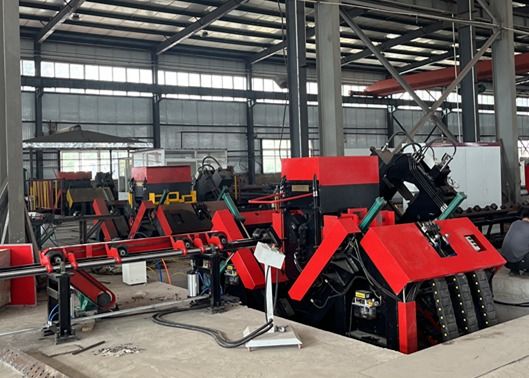

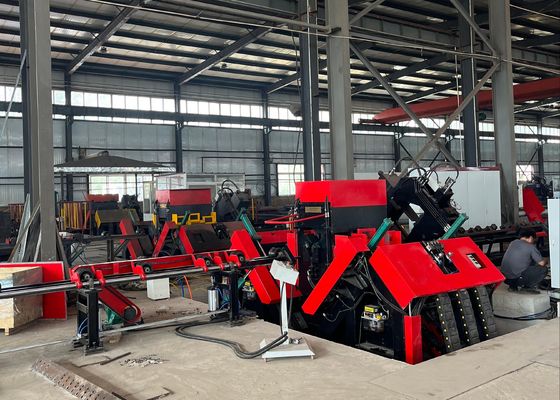

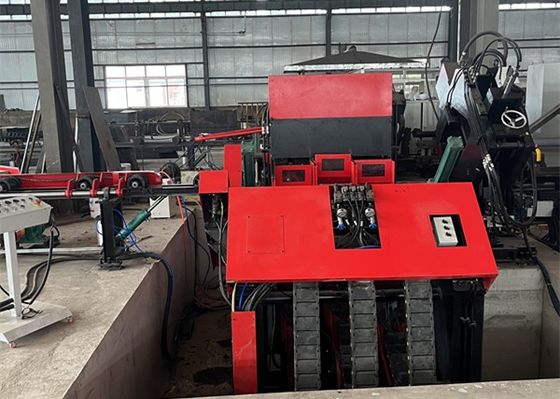

Machine de ligne d'angle CNC à haut rendement et automatisée pour le perçage et l'estampage d'acier d'angle de grande taille 0

Paramètres principaux:

Modèle	Le numéro d'immatriculation
Taille de l'angle ((mm)	14014010~25025032
Longueur maximale de la matière première (m)	14
Force de marquage ((kN)	1000
Numéro du groupe de caractères	1
N. de caractère	18
Taille du caractère (mm)	141019
Plage de distance précise ((mm)	50 ~ 220 ((Stepless)
Nombre de forages de chaque côté	3 ((2 groupes, 6 au total)
Nombre de lames de chaque côté	3
Tapeur de broche de forage	NT1 société civile
Diamètre maximal du forage (mm)	Φ40
Max. Vitesse de rotation de la broche ((r/min)	6000
Unité de refroidissement de forage	MQL 360-2 ((refroidissement à sec)
Capacité de stockage d'huile de l'unité de refroidissement	2 litres
Huile de coupe	Les huiles de coupe à base d'huile végétale ((2000-25)
consommation de carburant	5 à 50 ml/h
Type d'entraînement de chariot CNC	Servo-moteur à courant alternatif, actionnement par rack et pinion
Vitesse maximale d'alimentation de l'angle ((m/min)	40
Méthode d'entraînement du mouvement d'alignement AB	Guide de mouvement linéaire;servo-moteur CA;vis à bille
Vitesse maximale de déplacement de la tête de forage de la planche à roulettes ((m/min)	10
Type d'entraînement de la tête de forage	Guide de mouvement linéaire;servo-moteur CA;vis à bille
Vitesse maximale d'alimentation de la tête de forage ((m/min)	14
Méthode de travail du bras du chariot d'alimentation	Type de levage vertical
Nombre de bouteilles à déverrouillage du côté de la décharge	4
Méthode de refroidissement de la station hydraulique	Refroidissement par air
Nombre d'axes CNC	9
Pression de l'air (MPa)	1
Puissance totale	Environ 150 kW
Poids de la machine (kg)	Environ 33 tonnes
Dimensions globales	33 fois 8,5 fois 2.5
