Ligne de poinçonnage, marquage et cisaillage d'angles CNC Modèle JNC2020Q (Modèle amélioré)
Applicable Industrie:
Cette machine est utilisée pour le marquage, le poinçonnage et le cisaillage des cornières principalement dans le domaine de l'industrie des pylônes en cornières, des raccords électriques, des installations de stockage de structures et des industries de la construction de structures en acier, etc.
Composition du produit :
Cette machine est principalement composée d'un convoyeur transversal, d'un système de chargement rotatif, d'un convoyeur d'alimentation, d'un chariot d'alimentation CNC, d'une unité de poinçonnage, d'une unité de marquage, d'une unité de coupe, d'un convoyeur de déchargement, ainsi que de systèmes hydrauliques, électriques et pneumatiques, etc.
Caractéristique du Produit:
1. Adoptez la technologie CNC, l'alimentation par servomoteur, avec une grande efficacité et une précision stable de la pièce. Les pièces hydrauliques, pneumatiques et électriques clés sont toutes importées.
2. Il y a trois jeux de poinçons et de matrices de chaque côté qui peuvent installer trois types de poinçons de diamètres différents. Trois jeux de moules peuvent se déplacer ensemble contrôlés par PLC pour changer la marque arrière de poinçonnage.
3. Ordinateur avec interface chinois/anglais, fonctionnement facile, et peut afficher le dessin de la pièce. Programmation facile et peut utiliser directement les données du programme créées par le logiciel de levage. Il suffit de saisir la taille de la pièce, le diamètre des trous, la marque arrière et la quantité de pièces lors de l'édition du programme.
4. Le chariot d'alimentation CNC est entraîné par un servomoteur. Le codeur photoélectrique renvoie les informations. Contrôle en boucle fermée pour assurer une grande précision de positionnement.
5. Tous les marquages, poinçonnages et cisaillages sont réalisés automatiquement, tous les angles finis peuvent être déchargés par un dispositif de retournement pneumatique afin d'alléger la force de travail.
6. Le système de contrôle est composé de l'ordinateur hôte, du système CNC, du servomoteur, du PLC, des capteurs d'examen externes, etc. Il suffit de saisir la dimension de la pièce, le traitement sera créé. De plus, le programme peut être stocké, sélectionné, affiché et communiqué selon le n° de la pièce.
7. L'unité de marquage adopte un cadre fermé avec une bonne rigidité. Quatre groupes de boîtes de caractères sont fixés sur l'unité de marquage qui peuvent être sélectionnés par programme. La marque arrière de marquage peut être définie à volonté.
8. Les vérins de poinçonnage, de marquage et de cisaillage sont plus grands ; le chariot NC est de nouveau type et plus solide ; les pinces sont plus solides.
Spécifications :
| Modèle |
JNC2020G |
| Fonctions |
Poinçonnage, marquage, coupe |
| Taille des angles (mm) |
∟63×63×4～∟200×200×20 |
| Longueur maximale de la tôle brute (m) |
14 |
| Longueur maximale du produit fini (m) |
14 |
| Poinçonnage max. (dia. х ép.) (mm) |
Φ26×20(Matériau:SS540) |
| Poinçons par côté |
3 |
| Force de poinçonnage (kN) |
1200 |
| Force de marquage (kN) |
1200 |
| Force de coupe (kN) |
4300 |
| Groupe de lettres de marquage |
4 |
| Nombre de lettres par groupe |
12 |
| Dimension des lettres (mm) |
14×10×19 |
| Mode de coupe |
Coupe à lame unique |
| Axes CNC |
3 |
| Vitesse d'alimentation de l'angle (m/min) |
60 |
| Méthode de refroidissement du système hydraulique |
Refroidissement à l'eau |
| Précision de traitement |
Conformément à GB2694 |
| Fonction du programme |
Saisie par clavier et interface USB |
| Dimension (mm) |
33000×6500×2350 |
| Poids (tonne) |
Environ 19 |

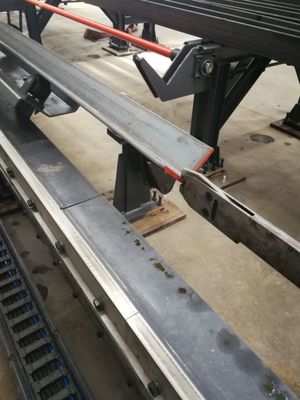

Matériau de la pince

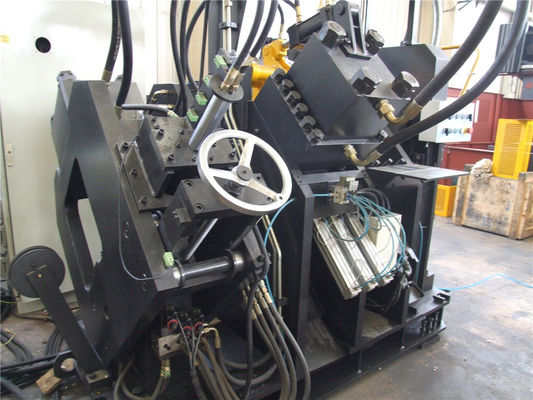

Unité de coupe

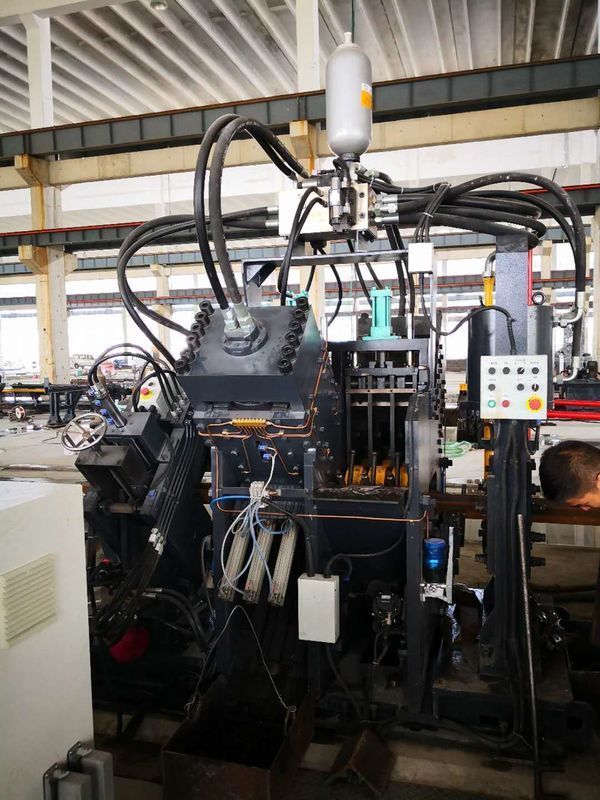

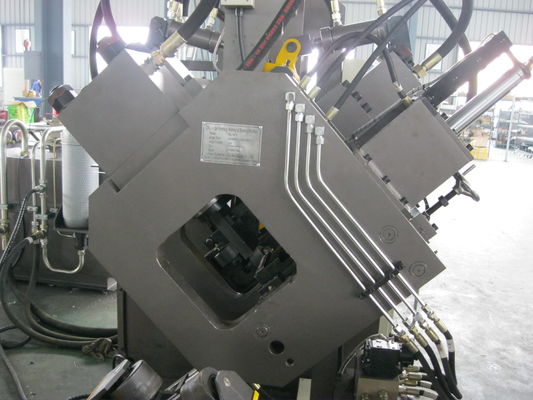

Unité de poinçonnage

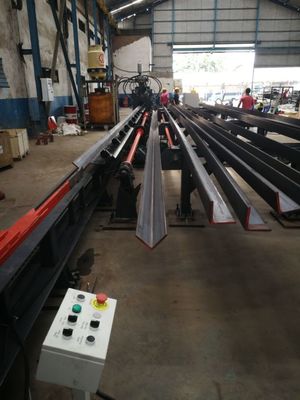

Pièce finie
