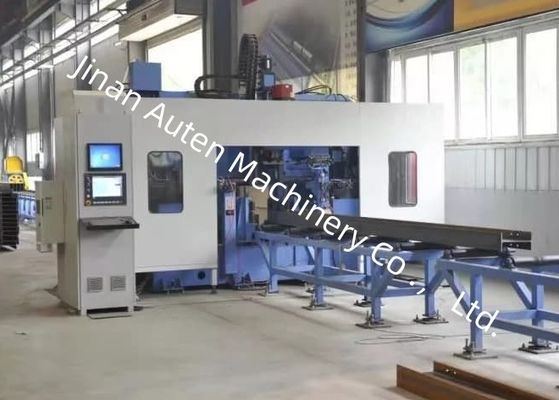

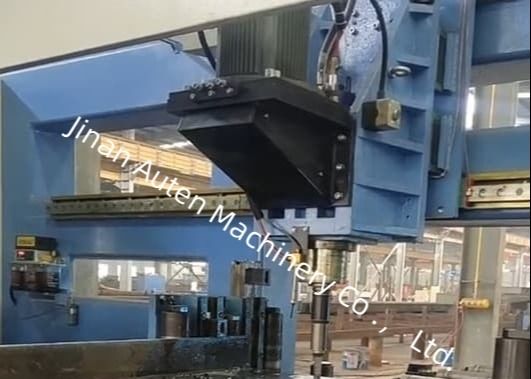

Portée de largeur 150 ∼ 1250 mm Machine de perçage CNC à faisceau H pour marquer et taper
Composants:
Cette chaîne de production est principalement composée de composants comprenant une table de charge horizontale, une machine principale de forage 3D, un canal d'alimentation de forage 3D, un dispositif d'alimentation de forage 3D,un canal de décharge de forage 3D, un système de refroidissement, un système hydraulique, un système pneumatique, un système de lubrification, un système électrique, et autres.
La chaîne de production adopte un lit fixe et une structure de pièce mobile, ce qui facilite la production automatisée.
Principales spécifications:
| Paramètre |
Valeur |
| Taille de la pièce |
Plage de largeur |
150 ∼ 1250 mm |
| Plage de hauteur |
100 ‰ 600 mm |
| Plage de longueur de la matière première |
2 000 ‰ 12 000 mm |
| Plage de longueur de la pièce finie |
2 000 ‰ 12 000 mm |
| Fuseau de forage |
Nombre de broches de forage |
3 |
| D'une épaisseur inférieure ou égale |
NT1 société civile |
| Puissance du moteur de broche |
11 kW |
| Vitesse de rotation |
200 à 3000 tours/min |
| Plage de diamètre de forage |
φ5 à φ30 |
| Axe CNC |
Servo-moteur à axe X |
Environ 4,4 kW |
| Vitesse maximale sur l'axe X |
40 m/min |
| Servo-moteur de forage pour l'axe de positionnement horizontal |
Environ 1,5 kW |
| Vitesse maximale de forage sur l'axe de positionnement horizontal |
10 m/min |
| Puissance du servo-moteur de l'axe d'alimentation horizontal de forage |
Environ 2 kW |
| Vitesse maximale de forage sur l'axe de positionnement horizontal |
10 m/min |
| Servo-moteur de puissance pour l'axe de positionnement vertical du forage |
Environ 3 kW. |
| Vitesse maximale de forage sur l'axe de positionnement vertical |
10 m/min |
| Puissance du servo-moteur de l'axe d'alimentation vertical de forage |
Environ 3 kW. |
| Vitesse maximale de forage de l'axe d'alimentation vertical |
10 m/min |
| Magasin d'outils |
Quantité |
3 séries |
| Le type |
type en ligne |
| Nombre d'outils |
4 x 3 |
| Unité de marquage hydraulique |
Quantité de caractères |
36 |
| Taille du caractère |
Φ10 |
1Tableau de chargement des matériaux horizontaux
Il est composé d'un support de table en matériau, d'une chaîne de convoyeur, d'un moteur de réduction et d'autres composants, servant au transport des matières d'acier vers le canal d'alimentation.
La table de chargement des matériaux horizontaux est reliée à la machine de redressement achetée par le client.
2. Canaux d'alimentation à forage en trois dimensions
Le canal d'alimentation de forage tridimensionnel utilise un rouleau électrique pour se connecter à la machine de redressement du client, recevoir les profils redressés,et les transmettre automatiquement à la position de serrage du chariot d'alimentationDans cette configuration, la hauteur du plan supérieur du rouleau par rapport au sol est de 800 mm; si la hauteur de la machine à redresser diffère, les réglages doivent être effectués par l'utilisateur.
Le canal d'alimentation est conçu pour transporter les pièces à usiner.Un interrupteur photoélectrique est installé à l'extrémité avant du canal pour détecter l'extrémité avant de la pièce à usiner et déterminer la référence de traitement en direction XLe dispositif de poussée latérale appuie fermement la pièce contre les rouleaux de positionnement latéraux, obtenant ainsi un positionnement rugueux de la pièce dans le sens Y.
3. Trois-Dimensionnel de forage de l' alimentation du chariot
Il est composé d'engrenages, de servo-motors et de manipulateurs, dont la rigidité et la stabilité sont excellentes.d'une capacité de levage et d'abaissement automatiques selon les spécifications du profil et de serrage automatique des piècesUne fois que le manipulateur a serré une pièce, il est entraîné par le servo-moteur, et sous la transmission du support de vitesses, la pièce est alimentée dans le sens X,assurer la précision longitudinale du traitement des opérations de forage.
