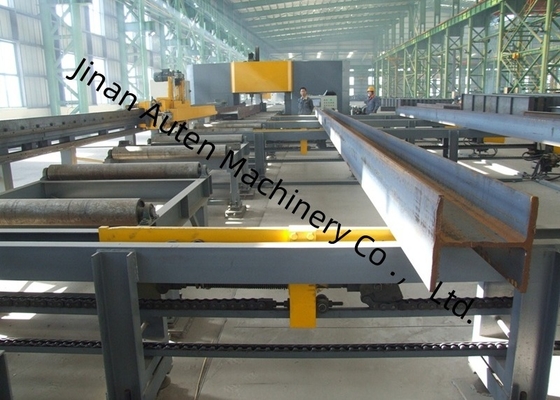

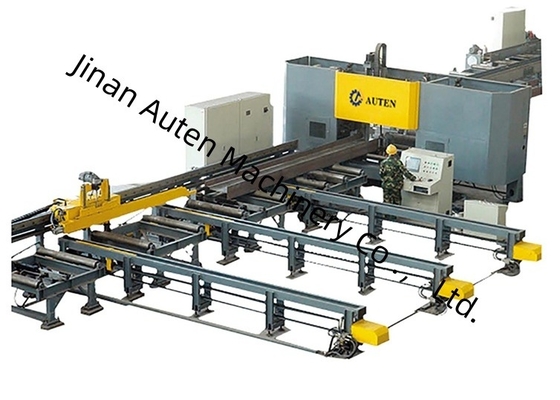

Machine de perçage, marquage et cisaillage de poutres CNC BT40 à trois broches, longueur de poutre 2000～13000mm
Utilisation de la machine-outil :
Cette machine-outil est principalement utilisée pour le perçage, le taraudage et le marquage de l'acier en forme de H, de l'acier en profilé et d'autres aciers. Trois broches haute vitesse BT40 sont utilisées pour percer les trois faces de l'acier. Chaque face a une broche, et le magasin d'outils en ligne correspondant peut accueillir jusqu'à 4 spécifications de forets.
Elle présente les caractéristiques d'un rendement de traitement élevé, d'une grande précision, d'une utilisation facile et d'une large applicabilité. Elle est largement utilisée dans les industries de la construction métallique telles que la construction, les garages, les tours et les grilles.
Structure et configuration de la machine-outil :
Cette machine-outil se compose principalement d'une perceuse, d'un chariot d'alimentation, d'un canal d'alimentation, d'un canal de déchargement, d'un système de refroidissement, d'un système hydraulique, d'un système pneumatique, d'un système de lubrification, d'un système électrique, etc. La machine-outil adopte une structure de lit fixe et de pièce mobile. Cette structure de perçage tridimensionnel est pratique pour la production automatisée.
Perceuse
La perceuse se compose principalement d'une base, d'un lit, d'une glissière mobile, d'un boîtier de broche, d'un dispositif de pression supérieur, d'un dispositif de serrage latéral et d'un magasin d'outils en ligne.
La machine-outil dispose de trois boîtiers de broche, à savoir le côté fixe, le côté mobile et le boîtier de broche de l'unité supérieure, qui sont utilisés pour le perçage dans les directions horizontale et verticale respectivement. Chaque boîtier de broche peut être actionné indépendamment et peut effectuer l'opération de perçage en même temps, ce qui améliore considérablement l'efficacité de la production. Chaque boîtier de broche dispose d'un ensemble de broches mécaniques haute vitesse BT40, et le magasin d'outils en ligne correspondant peut être installé avec un maximum de 4 diamètres de forets (lorsqu'il n'y a pas d'outil sur la broche), et 4 diamètres de trous différents peuvent être traités automatiquement lorsque la pièce est serrée une fois. L'avance de la broche est entraînée par un servomoteur, et l'avance rapide, l'avance de travail et le recul rapide peuvent être réalisés grâce au contrôle du programme ; le moteur de la broche est entraîné par un servomoteur de broche, et la vitesse est réglée en continu avec une large plage de réglage de la vitesse.
Les trois unités de boîtier de broche sont suspendues sur le côté du lit, et chaque unité de boîtier de broche est entraînée par deux ensembles de servomoteurs pour réaliser le mouvement horizontal et vertical du boîtier de broche, qui est entraîné par des vis à billes et guidé par des guides linéaires à roulement de précision. Cet équipement presse la pièce dans deux directions pendant le processus de perçage. Un vérin hydraulique entraîne un mécanisme de pression au-dessus de la pièce pour presser la pièce contre le rouleau de support horizontal, et un vérin hydraulique entraîne un mécanisme de pression sur le côté pour presser la pièce du côté.
Spécifications :
| Paramètre de la poutre en H |
Taille maximale Largeur x Hauteur |
500×500mm |
| Taille minimale Largeur x Hauteur |
100×100mm |
| Longueur de la poutre |
2000～13000mm |
| |
Acier en profilé |
10#～40# |
| Broche principale |
Qté. |
3 |
| Modèle |
BT40 |
| Puissance du moteur |
11 kW |
| Vitesse de la broche |
100～3000 tr/min |
| Diamètre du trou |
φ5～φ30 mm |
| Axe CNC |
Puissance du servomoteur de l'axe X |
Environ 4,5 kW |
| Puissance du servomoteur de l'axe de positionnement de perçage horizontal |
Environ 1,5 kW |
| Puissance du servomoteur de l'axe de positionnement de perçage vertical |
Environ 3 kW |
| Servomoteur d'avance de perçage |
Environ 2 kW |
| Magasin d'outils |
Qté. |
3 |
| Type |
Style en ligne |
| Capacité du magasin d'outils |
4 x 3 |
| Précision de traitement |
Écart de distance entre les trous |
Deux trous dans un rayon de 1 mètre |
±0,5 |
| La valeur d'écart admissible augmente de ±0,2 mm pour chaque mètre supplémentaire de la distance entre les trous, et le maximum ne dépasse pas ±2 mm |
| Écart de marge d'extrémité |
±1,0 mm |
