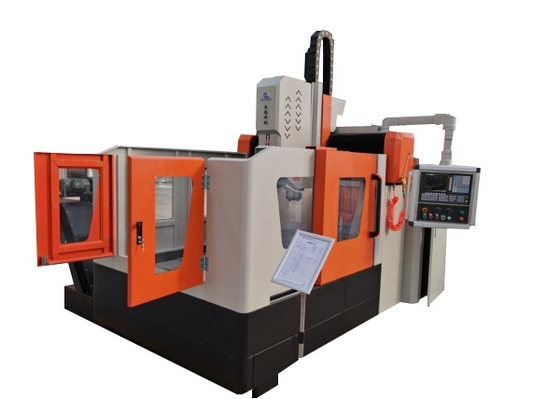

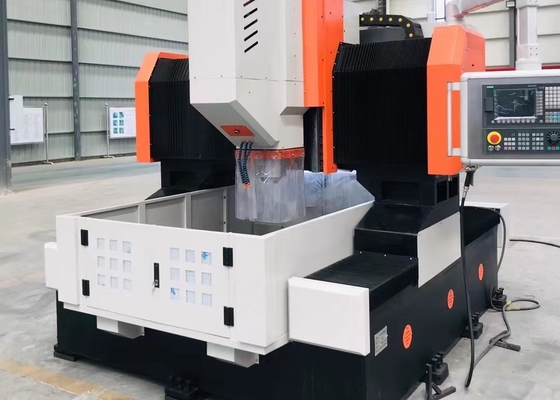

Modèle de machine de perçage et de fraisage de plaques CNC pour pièces de 1200x1200mm, servomoteur, puissance de broche de 11KW

Machine de perçage et de fraisage de plaques CNC de taille de pièce 1200x1200mm, modèle Servo, puissance du moteur de broche 11KW

Application :

Convient pour le perçage, le chanfreinage, le taraudage et le fraisage de composants de plaques/structurels.

Il est principalement dédié au perçage à haut rendement de pièces telles que les brides, les disques, les anneaux et les plaques d'une épaisseur comprise dans la plage effective. Le perçage de trous traversants et de trous borgnes peut être réalisé sur des pièces en matériau unique et des matériaux composites. Le processus d'usinage de la machine-outil est contrôlé numériquement, offrant une utilisation très pratique. Il permet une production automatisée, de haute précision, multi-variétés et en série.

1. Établi :

Le bâti de la machine est doté d'une structure soudée, subissant un traitement de recuit et de vieillissement secondaire avant l'usinage de finition. Il présente une excellente rigidité dynamique et statique sans déformation. Deux rails de guidage linéaires de haute précision sont montés de chaque côté du socle du bâti, assurant une répartition uniforme de la force sur les glissières du rail de guidage, ce qui améliore considérablement la rigidité de la machine-outil ainsi que la résistance à la traction et à la compression. Le système d'entraînement utilise des servomoteurs CA et des paires de vis à billes de précision pour un entraînement double face, permettant au portique de se déplacer le long de l'axe Y. De plus, l'établi est équipé d'un système de serrage à vérin hydraulique.

2. Portique mobile :

Le portique mobile est un composant moulé usiné en fonte grise (HT250). Deux paires de guidages linéaires à rouleaux avec une capacité de charge ultra-élevée sont montées sur la face avant du portique. Un ensemble de vis à billes de précision et un servomoteur permettent à la plaque coulissante de la tête motrice de se déplacer le long de l'axe X, avec une tête motrice de perçage installée sur la plaque coulissante de la tête motrice. Le mouvement du portique est réalisé par le servomoteur entraînant l'écrou à billes pour qu'il tourne sur la vis à billes via un accouplement de précision.

3. Chariot coulissant mobile :

Le chariot coulissant mobile est un composant structurel en fonte de précision. Il est équipé de deux glissières de rail linéaires CNC avec une capacité de charge ultra-élevée, d'un ensemble de paires de vis à billes de précision et d'un réducteur planétaire de haute précision connecté au servomoteur. Cette configuration sert à équilibrer le poids de la tête motrice, à réduire la charge sur la vis et à prolonger la durée de vie de la vis. Il entraîne la tête motrice de perçage pour se déplacer le long de l'axe Z, permettant des actions telles que l'avance rapide, l'avance de travail, la rétraction et l'arrêt de la tête motrice, ainsi que des fonctions de bris de copeaux automatique, d'enlèvement de copeaux et de pause.

Spécifications:
