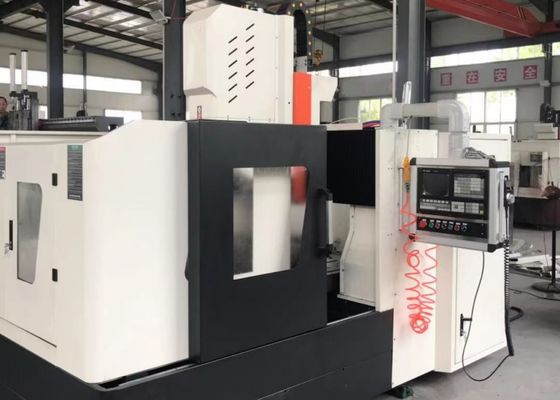

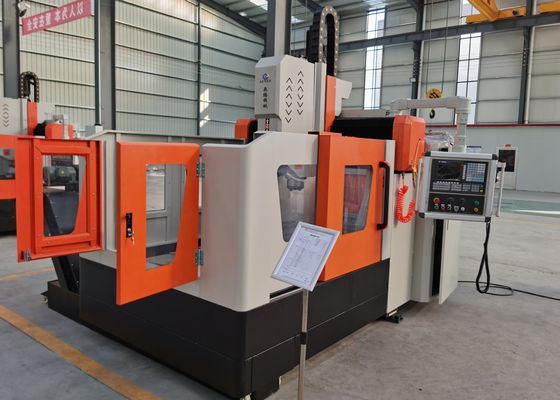

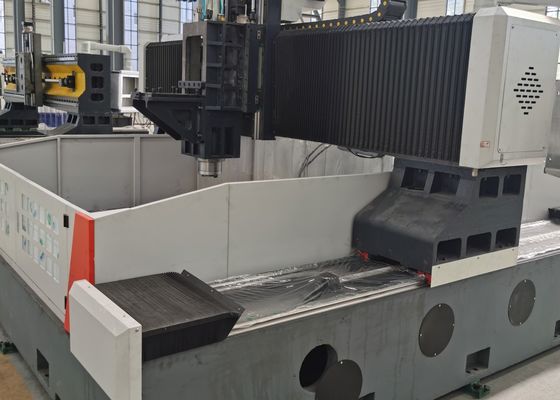

11KW Servo moteur à broche de puissance gantry CNC machine de perçage pour la tôle de flange
Présentation du produit:
L'équipement est spécialement conçu pour l'usinage de précision de plaques de tôle de tube et de brides, pour accueillir des diamètres de trous allant jusqu'à φ80 mm.,Le système de commande CNC est intuitif, permettant un fonctionnement simple.La machine offre une précision et une performance opérationnelles supérieures..
Configuration du produit:
| Modèle |
PHD1010 |
| Taille de la pièce |
LxW (mm) |
1000x1000 |
| Largeur de la fente en T du banc de travail (mm) |
28 |
| Tête de puissance de forage |
Je suis désolée. |
1 |
| Tone de la broche |
NT1 société civile |
| Diamètre maximal du forage (mm) |
Φ50 |
| Épaisseur maximale (mm) |
≤ 180 |
| Diamètre du robinet |
M3 à M20 |
| Velocité de la broche (r/min) |
30 à 3000 |
| Puissance du moteur de servo-fuseauPour les appareils électroniques |
11 |
| Mouvement latéral de la tête de puissance (axe X) |
Traction horizontale maximale (mm) |
1000 |
| Vitesse de déplacement latérale (r/min) |
0 à 8 |
| Puissance du servomoteur pour mouvement latéral (kW) |
2.4 |
| Le mouvement longitudinal du gantry (axe Y) |
Max. course d'alimentation (mm) |
1000 |
| Vitesse de déplacement de l'alimentation (m/min) |
0 à 8 |
| Puissance du servomoteur d'alimentation (kW) |
2.4 |
| Mouvement vertical de l'alimentation du bélier (axe Z) |
Max. course (mm) |
400 |
| Vitesse de déplacement (m/min) |
0 à 8 |
| Puissance du servo-moteur (kW) |
2.4 |
| Précision de positionnement à trois axes |
Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon. |
± 0,02/1000 |
| Précision de positionnement répétée sur trois axes |
Le nombre d'étoiles à l'intérieur de l'échantillon doit être déterminé en tenant compte de l'échantillon. |
± 0,01/1000 |
| Système électrique |
Système CNC |
FAGOR/ KND/ GSK |
| Changer d'outil |
Type de disque (facultatif) |
24 positions d'outils |
| Taille globale |
LxWxH (m) |
3.2x2.2x2. Je vous en prie.2 |
Caractéristiques du produit
1La machine's frame and crossbeam are fabricated from welded steel structures and undergo comprehensive stress-relief heat treatment to ensure optimal precision.table coulissante transversale, et ram sont construits à partir de fonte, fournissant une durabilité exceptionnelle et rigidité structurelle.
2Le double système de servo-entraînement positionné sur les deux côtés de l'axe X assure un mouvement de gantry précis et synchronisé, en maintenant une excellente perpendicularité entre les axes X et Y.
3La table de travail, fabriquée à partir de fonte premium, garantit un fonctionnement fiable, une rigidité exceptionnelle et une stabilité dimensionnelle à long terme.
4Le fuseau de forage présente une rigidité élevée,BT40 configuration de précision-ingénierie et est équipé d'un système de livraison de refroidissement interne pour améliorer l'efficacité de l'usinage et simplifier le remplacement des outilsLa broche fonctionne à des vitesses allant de 30 à 3000 tr/min.
5Deux plate-chain chip conveyor systems are installed on either side of the worktable, collectant efficacement des puces métalliques et du liquide de refroidissement,Il s'agit d'un système de traitement de l'eau qui permet d'éliminer les déchets..
6La machine est équipée de systèmes de refroidissement internes et externes, chacun fournissant une pression et un débit adéquats pour optimiser les performances d'usinage.La surveillance intégrée du niveau de liquide de refroidissement assure la lubrification et le refroidissement continus des outils de coupe pendant l'opération.
7Un système de lubrification automatique centralisé fournit une lubrification continue et fiable aux composants de mouvement critiques, y compris les guides, les vis à billes et les roulements.prolonger la durée de vie de ces éléments essentiels.
8Le système de contrôle CNC utilise le modèle 828D, offrant une fonctionnalité étendue, une programmation CAD-CAM intégrée, une opération conviviale et des fonctionnalités pour les alertes automatiques et la compensation des erreurs.
9. Les composants clés sont sourcés de marques internationalement reconnues, y compris guideways linéaires de rouleaux, vis à billes, servo moteurs et conducteurs, la broche, système de contrôle CNC,pompes et vannes hydrauliques, et pompes de refroidissement, assurant une fiabilité exceptionnelle et une stabilité opérationnelle constante.
Le système d'usinage CNC gantry plate est une solution industrielle robuste, précisément conçue pour le traitement précis des composants de type plaque et des éléments structurels.Il est spécifiquement adapté pour l'usinage de pièces de travail telles que les brides, disques, anneaux, et plates plates, provided the material thickness falls within the machine's effective processing range.
Dans les installations de fabrication de acier, cette machine de forage de plaque effectue un forage et un fraisage de haute précision sur les plaques structurelles et les composants de connexion,fournissant une base fiable pour la construction de structures en acier durablesDans le secteur de l'énergie éolienne, il assure un usinage précis des tours et des brides des éoliennes, permettant à ces composants critiques de résister à des conditions environnementales extrêmes,y compris les fortes forces du vent et les variations de températurePour les projets d'ingénierie de pont, la machine traite efficacement les poutres de pont et les structures de support.créer des connexions sécurisées et durables capables de résister aux stress opérationnels dynamiques sur la durée de vie de la structure.
