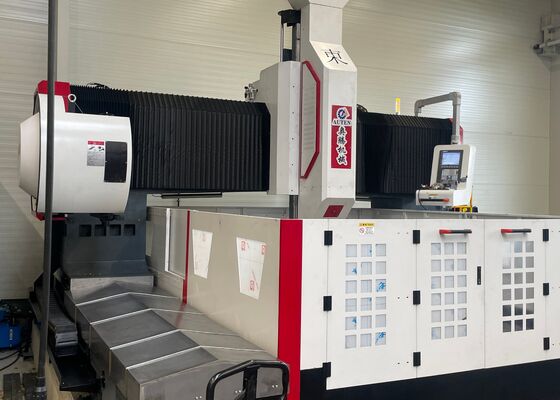

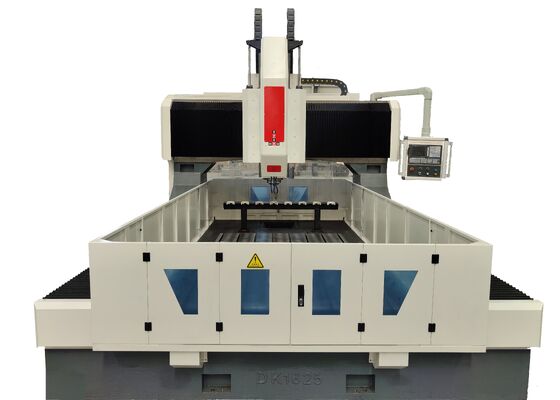

Machines de forage à fente de type CNC à grille de type forage à affûtage, fraisage, perçage, modèle PHD2020

Machines de forage à fente de type CNC à grille de type forage à affûtage, fraisage, perçage, modèle PHD2020

Application du projet:

La machine de forage et de fraisage CNC de type portique pour plaques d'acier est principalement utilisée pour l'usinage de tôles de tubes, de brides, de roulements, d'échangeurs de chaleur,et d'autres composants dans les industries telles que la pétrochimieIl peut accueillir des forages à grande vitesse à l'aide de perceuses en carbure avec refroidissement interne ou de perceuses à torsion à grande vitesse avec refroidissement externe.La machine fournit une gamme complète de fonctionsIl peut également être équipé en option d'une tête automatique à angle droit pour effectuer des opérations de forage latéral, de frappe et de fraisage.

Les spécifications:

Caractéristiques du produit

1La machine de perçage, de fraisage et de marquage de la plaque et de la bride se compose de plusieurs composants clés, dont une base, une glissière longitudinale, un portique, une glissière transversale, une unité d'alimentation verticale,fuseau de forage et de fraisage, table de travail, système de refroidissement, système automatique d'élimination des copeaux, système de lubrification automatique, système pneumatique, système électrique et autres éléments essentiels.

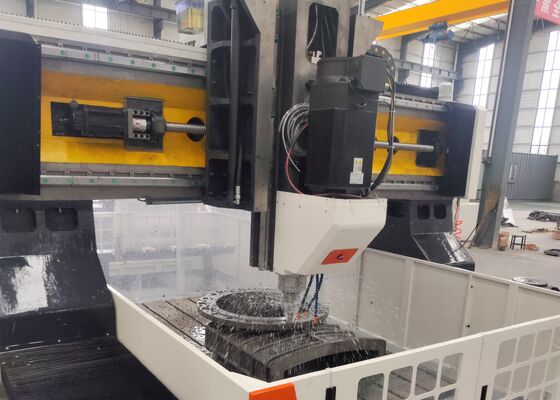

2. La tête de puissance de forage coulissante servo-driven de la machine de découpe de plaque d'acier CNC est capable d'effectuer des opérations de forage, de reaming, de tapping, de chamfering et de fraisage de rainures.Il peut fonctionner en coordination avec d'autres unités ou indépendammentLa broche de forage est équipée d'une broche de haute précision de fabrication taïwanaise (refroidissement interne) avec un cône BT50 et dispose d'un mécanisme d'ouverture automatique à ressort papillon.Cette conception permet des changements d'outil pratiques via une tige de connexion et un système de libération d'outil de cylindre hydraulique, permettant une commutation rapide entre les perceuses et les fraiseuses.

3. La machine de forage et de marquage est construite avec des guides linéaires de haute précision, assurant un mouvement en douceur et précis.assurer une précision de positionnement exceptionnelle.

4Le cadre et le portique de la machine à portique en tôle métallique sont fabriqués à partir de pièces moulées ou de plaques d'acier de haute qualité soudées.suivie d'un processus de recuit secondaire après semi-finition pour soulager les contraintes internesIls sont ensuite usinés de précision pour assurer une précision constante et une stabilité structurelle.

La machine de découpe de plaques de portique CNC est un système industriel de haute performance, soigneusement conçu pour l'usinage précis de composants en forme de plaque et d'éléments structurels.Il est spécialement conçu pour manipuler des pièces telles que des brides, disques, anneaux et plaques plates, à condition que l'épaisseur du matériau se situe dans la capacité d'usinage effective spécifiée par la machine.

Dans les ateliers de fabrication de structures en acier, cette machine de perçage de plaques effectue des opérations de perçage et de fraisage précis sur les plaques structurelles et les composants de connexion,fournissant une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit un usinage de haute précision pour les tours d'éoliennes et les brides, un processus essentiel qui garantit que ces composants peuvent résister à des conditions environnementales difficiles.Dans les projets de construction de ponts, la machine traite les poutres et les supports,faciliter la création de connexions stables et durables capables de supporter des charges dynamiques tout au long de la durée de vie du pont.
