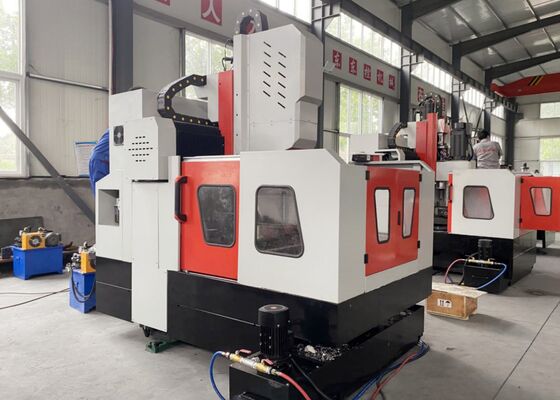

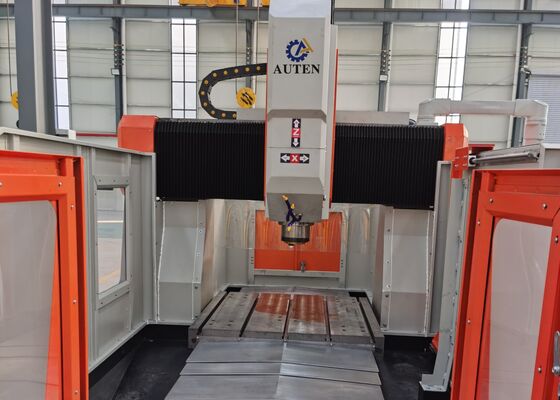

Modèle PHD1010 Table de travail fixe, machine à forer, fraisage à la commande numérique à perçage par fraisage ≤ 180 mm épaisseur de forage

Modèle PHD1010 Table de travail fixe, machine à forer, fraisage à la commande numérique à perçage par fraisage ≤ 180 mm épaisseur de forage

Présentation du produit:

La machine est principalement conçue pour le forage de plaques de tôle de tube et de brides, pouvant accueillir des trous de diamètres allant jusqu'à φ80 mm.et fraisageIl est compatible à la fois avec les broyeurs en carbure et standard. Le système de commande CNC est intuitif, assurant une facilité d'utilisation. La machine offre constamment une précision et des performances exceptionnelles.

Configuration du produit:

Caractéristiques du produit

1Le cadre de la machine et le faisceau transversal sont fabriqués à partir de structures en acier soudé et subissent un traitement thermique complet de vieillissement pour assurer une haute précision.et le bélier sont construits en fonte, offrant une durabilité et une stabilité structurelles améliorées.

2Le double système de servo-entraînement des deux côtés de l'axe X assure un mouvement précis et synchronisé du portique, en maintenant une excellente carréité entre les axes Y et X.

3La table de travail est fabriquée en fonte, ce qui assure une performance stable et fiable.

4Le fuseau de forage est un type BT40 rigide et de haute précision, équipé d'un système de refroidissement interne pour un fonctionnement efficace et des changements d'outils pratiques.Le fuseau fonctionne à des vitesses allant de 30 à 3000 tr/min..

5Deux systèmes d'élimination des déchets de type chaîne de plaques sont installés de chaque côté de la table de travail.

6La machine est équipée de deux systèmes de refroidissement, interne et externe, qui assurent à la fois une pression et un débit adéquats.Il intègre également des dispositifs de surveillance du niveau du liquide de refroidissement pour assurer une lubrification et un refroidissement appropriés des outils de forage.

7La machine est équipée d'un système de lubrification automatique qui fournit une lubrification constante et fiable aux composants mobiles critiques, y compris les rails de guidage, les vis à billes et les roulements à rouleaux,prolonger ainsi la durée de vie de ces pièces essentielles.

8Le système de commande CNC est le modèle 828D, offrant une fonctionnalité complète, une programmation automatique CAD-CAM, un fonctionnement intuitif, ainsi que des alertes automatiques et une compensation d'erreur.

9La machine intègre des composants essentiels provenant de marques mondialement reconnues, y compris des rails de guidage linéaires, des vis à billes, des servomotors et des pilotes, la broche, le système de commande CNC,pompes hydrauliquesCette fonction garantit une fiabilité exceptionnelle et des performances opérationnelles stables.

La machine de découpe de plaques de portique CNC est un système industriel durable, soigneusement conçu pour l'usinage précis de composants en forme de plaque et d'éléments structurels.Il est spécialement configuré pour manipuler des pièces telles que des brides, disques, anneaux et plaques plates, à condition que l'épaisseur du matériau se situe dans la plage d'usinage efficace spécifiée par la machine.

Dans les installations de fabrication de structures en acier, cette machine de perçage de plaques effectue des opérations de perçage et de fraisage précis sur les plaques structurelles et les éléments de connexion,fournissant une base fiable pour l'assemblage de cadres en acier robustesDans l'industrie de l'énergie éolienne, il fournit des usinages de haute précision pour les tours et les brides d'éoliennes, processus critiques qui garantissent que ces composants peuvent résister à des conditions environnementales difficiles.y compris les vents forts et les variations de températureDans les applications de construction de ponts, la machine traite les poutres et les supports de ponts,faciliter la création de connexions stables et durables capables de résister à des charges dynamiques tout au long de la durée de vie du pont.
