Ligne de poinçonnage CNC à plat pour longeron de voiture, force nominale 1200KN, épaisseur 3-6MM

Application :

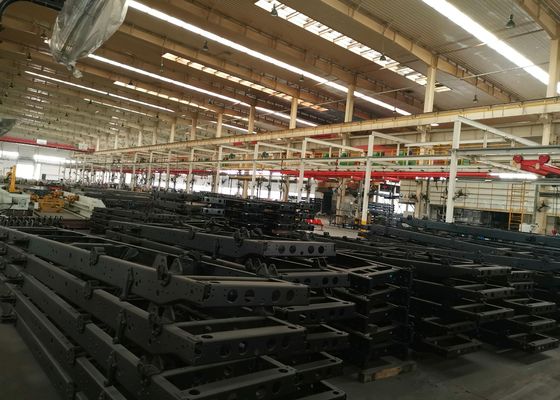

Cette machine est un équipement spécialisé conçu pour percer des trous dans des poutres longitudinales plates dans l'industrie automobile.

Composition structurelle :

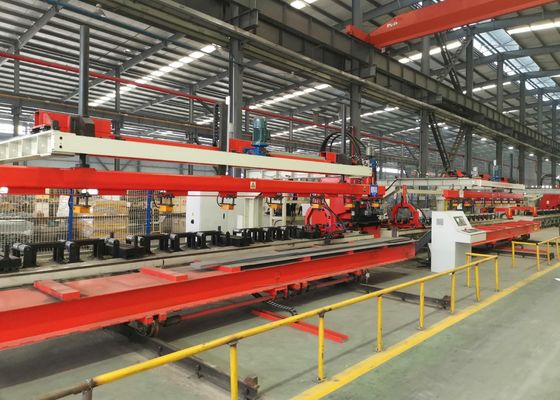

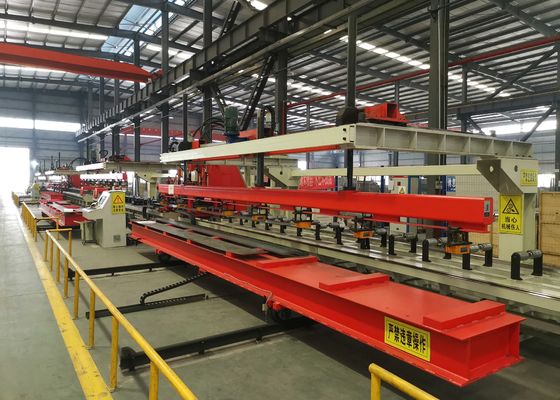

Cette machine est principalement composée d'un dispositif de chargement et de déchargement automatique, d'un dispositif de centrage pour la compensation automatique des plaques à section variable, d'un dispositif d'alimentation, d'une unité de poinçonnage, d'un dispositif d'évacuation automatique des déchets, ainsi que de systèmes hydrauliques, électriques et pneumatiques.

Caractéristiques du produit :

1. Le système de contrôle utilise le système CNC SIEMENS 828D, avec une alimentation par servomoteur, assurant une grande efficacité de travail et une précision constante de la pièce.

2. Un dispositif de centrage servo-commandé est monté sur le rouleau de support d'alimentation, capable de prendre en charge le traitement de plaques à section variable avec une différence de hauteur allant de 0 à 200 mm.

3. Jusqu'à 25 moules de diamètres différents peuvent être installés, avec une installation rapide et pratique.

4. Le chargement, le poinçonnage et le déchargement des plaques sont entièrement automatisés, réduisant ainsi l'intensité du travail.

5. Les déchets sont automatiquement évacués et collectés.

6. Le logiciel de programmation automatique peut importer directement des graphiques d'AUTOCAD ou des graphiques au format .DXF générés par d'autres logiciels de CAO. Grâce à une interface homme-machine conviviale, il réalise la génération automatique de programmes de traitement de machines-outils, ce qui permet de gagner du temps et d'éliminer les erreurs.

Principaux paramètres techniques :
