Machine à perforer automatique à trois axes de puissance de 60 kW de haute configuration

Produit objectif et caractéristiques :

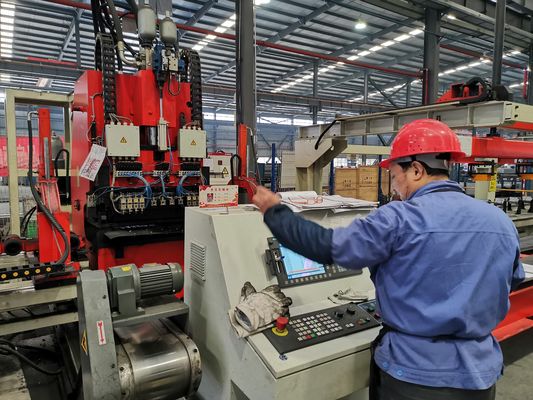

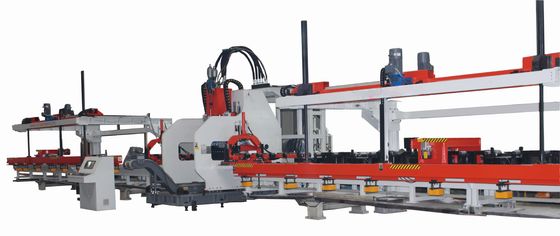

La chaîne de production de poinçonnage CNC de tôles plates de longerons automobiles est une chaîne de production complète pour le poinçonnage de longerons plats automobiles. Elle est basée sur des équipements étrangers et nationaux similaires, en fonction des besoins de poinçonnage de divers châssis de voitures au pays et à l'étranger, et intègre divers avantages des produits. produits développés. Cette chaîne de production peut parfaitement répondre aux exigences de traitement flexible de divers longerons de châssis et présente les caractéristiques de stabilité et de haute efficacité.

Composition de l'équipement

1. Chariot électrique d'alimentation, dispositif d'alimentation automatique à ventouse électromagnétique permanente - 1 ensemble ;

2. Chariot électrique d'alimentation, dispositif d'alimentation automatique à ventouse électromagnétique permanente - 1 ensemble ;

3. Table à rouleaux de support de chargement et de déchargement - 1 ensemble ;

4. Dispositif de centrage de tôle - 5 ensembles ;

5. Chariot à déchets - 1 ensemble ;

6. Pince principale et dispositif d'alimentation servo - 2 ensembles ;

7. Dispositif de serrage auxiliaire - 2 ensembles ;

8. Poinçonneuse (type ouvert, 25 positions de matrice) - 1 ensemble ;

9. Dispositif de sortie des déchets - 1 ensemble ;

10. Système hydraulique (refroidissement à l'huile) - 1 ensemble ;

11. Système pneumatique - 1 ensemble ;

12. Système de lubrification - 1 ensemble ;

13. Système de contrôle électrique - 1 ensemble ;

14. Programme de programmation automatique - 1 ensemble ;

15. Moules convexes et concaves - 1 ensemble ;

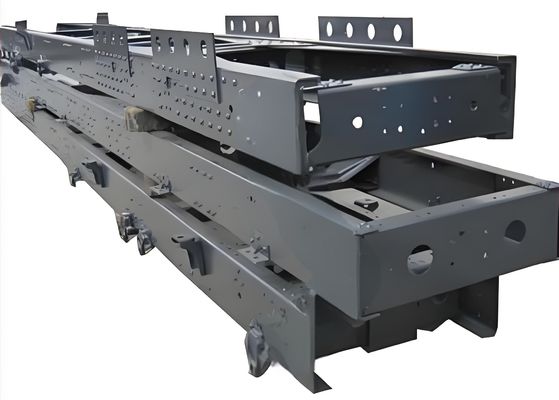

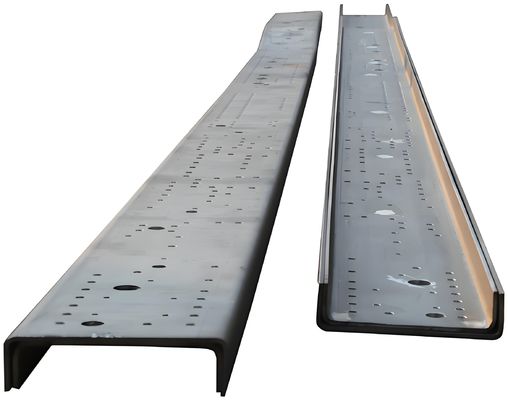

Principaux paramètres de traitement des longerons :

1. Données des matériaux de traitement :

Épaisseur de la plaque mm : 4--9

Résistance à la traction du matériau (Mpa) : Max.750

Longueur de la pièce (mm) : 4000-12000

Largeur de la pièce (mm) : 250-600

Cintrage de la pièce (mm) : ≤7/12M

Rugosité de la pièce X(mm) : ≤8/1M ≤20/12M

Rugosité de la pièce Y(mm) : ≤5mm

2. Tableau des paramètres de performance de l'équipement et des principaux indicateurs techniques

Force nominale 120 tonnes

Course de la machine X : 12000 mm

Course de la machine Y : 600 mm

Vitesse d'alimentation X : 50 m/min

Vitesse d'alimentation Y : 30 m/min

Précision de l'entraxe X : ±0,25 mm/200 mm

                                     ±0,35 mm/400 mm

                                     ±0,50 mm/12000 mm

Précision de l'entraxe Y (mm) ±0,3

Précision diagonale des trous groupés rectangulaires : ±0,4 mm/300 mm

Modules : 25

Alésage d'usinage max. (mm) Φ60 (dans la plage de force nominale de la machine-outil)

Nombre de moules : 1 ensemble

3. Données requises pour la programmation :

Résistance du matériau, épaisseur du matériau ; Fichier de dessin électronique de longeron (dans un format reconnaissable par la programmation automatique) ;

Les principaux paramètres techniques de la chaîne de production
