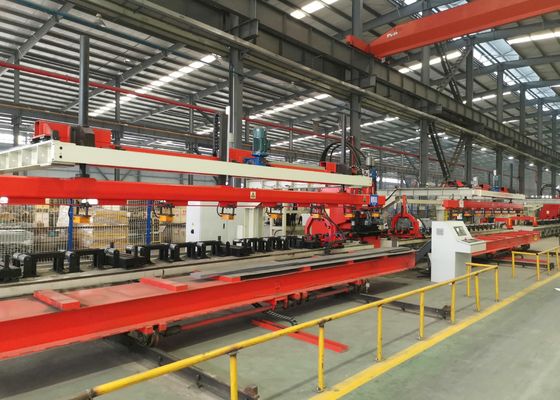

Introduction de la composition de l'équipement de la chaîne de production

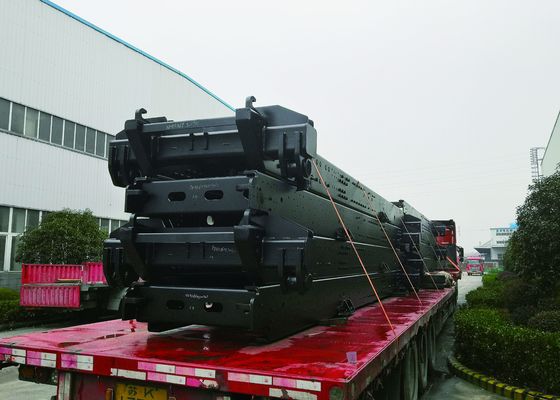

Flux de processus : Préparation de la poutre longitudinale→alimentation automatique électromagnétique longitudinale→positionnement automatique du matériau longitudinal→serrage et serrage auxiliaire de l'extrémité arrière→la pièce entre dans l'hôte de poinçonnage et est traitée→serrage de l'extrémité d'alimentation, serrage auxiliaire et traitement→poinçonnage terminé→déchargement automatique électromagnétique de la pièce.
La méthode de traitement est de type filtre, c'est-à-dire que la poutre longitudinale ne s'avance que lors du poinçonnage.
Les principaux paramètres techniques de la chaîne de production
| Méthode de serrage de la poutre longitudinale |
Pince hydraulique |
| Mode de transmission principal |
Transmission hydraulique |
| Système CNC : |
Système CNC Siemens 828D |
| Nombre d'axes de contrôle : |
3 axes |
| Type |
Chargement et déchargement manuels ou automatiques (en option) |
| Capacité de charge du chariot : |
20 tonnes |
| Puissance de la machine : |
60 kW |
| Empreinte de l'équipement : longueur x largeur x hauteur |
32 m x 7,5 m x 4 m |
| Poids de la machine : |
Environ 35 tonnes |
| Autres |
Panneau de commande fin avec écran LCD ultra-fin couleur véritable, affichage avec commutation chinois et anglais |
La structure de chaque dispositif mécanique :
1. Chariot électrique porteur de poutre longitudinale :
Le chariot peut être contrôlé par des boutons pour sortir de la ligne, et après avoir chargé les palettes hissées par la grue, il reviendra à la position de chargement ; La charge du chariot n'est pas inférieure à 20 tonnes et la course est de 1,5 m.
2. Dispositif d'alimentation automatique à ventouse électromagnétique
L'appareil est composé d'un support, d'une poutre mobile et de son dispositif d'entraînement, d'une poutre à ventouse et d'un dispositif de levage, d'un système de contrôle de la ventouse, etc. ;
Il y a une tige de détection de plaque sur la poutre à ventouse, qui peut s'arrêter automatiquement lorsqu'elle atteint la hauteur de la plaque, et peut détecter s'il y a une plaque et si elle est aspirée, et le travail est stable et fiable ;
Le levage et l'abaissement de la poutre à ventouse sont guidés par une tige de guidage pour assurer un levage synchrone ; la poutre mobile a une bonne rigidité, et le mouvement avant et arrière est guidé par un rail de guidage pour assurer la synchronisation aux deux extrémités ;
Le mandrin électromagnétique maintient la force électromagnétique lorsqu'il est éteint et inverse la démagnétisation lorsqu'il est alimenté, ce qui est sûr et fiable.
3. Table à rouleaux de support longitudinal
Composée d'une base et d'un rouleau de support pour supporter la tôle ;
Les deux extrémités du rouleau sont supportées par des roulements, le rouleau a une bonne rigidité et une bonne résistance aux chocs, et la tôle se déplace dessus ;
