Machine de perçage d'angle CNC de fournisseur chinois 220V, machine de poinçonnage et de marquage de l'acier avec composants principaux PLC

Image Grand : Machine de perçage d'angle CNC de fournisseur chinois 220V, machine de poinçonnage et de marquage de l'acier avec composants principaux PLC

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Auten
Certification:	ISO9001
Numéro de modèle:	JNC2532/JNC2532G

Conditions de paiement et expédition:

Quantité de commande min:	1 SET
Délai de livraison:	30 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Taille de l'angle ((mm):	14014010~25025032	Longueur max. de la matière première (m):	14
Force de marquage ((kN):	1000	Numéro du groupe de caractères:	1
N. de caractère:	18	Taille du caractère (mm):	141019
Plage de distance précise (mm):	50~220 (Continu)	Cône de broche de perçage:	NT1 société civile
Diamètre de perçage max. (mm):	Φ40	Max. Vitesse de rotation de la broche ((r/min):	6000
Unité de refroidissement pour foret:	MQL 360-2 (Refroidissement à sec)

Machine de perçage et de marquage d'angles CNC Modèle JNC2532/JNC2532G

Composition du produit :
Cette machine est un équipement spécialisé pour le perçage et le marquage des cornières, principalement au service de l'industrie des pylônes en cornières. Ses principaux composants comprennent un convoyeur transversal, un système de chargement rotatif, un convoyeur d'alimentation, un chariot d'alimentation CNC, une unité de perçage, une unité de marquage, un convoyeur de déchargement, ainsi que des systèmes hydrauliques, électriques et pneumatiques intégrés.

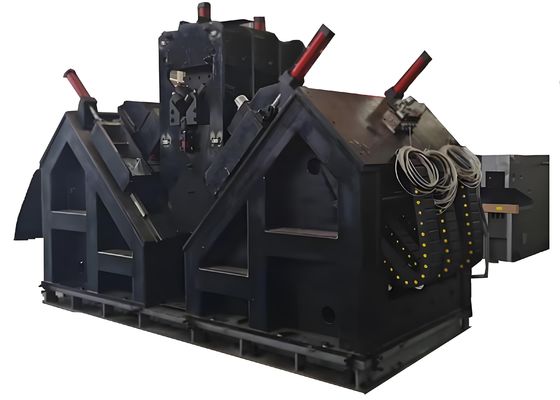

Machine de perçage d'angle CNC de fournisseur chinois 220V, machine de poinçonnage et de marquage de l'acier avec composants principaux PLC 0

Caractéristiques du produit :

Ligne de traitement hautement intégrée

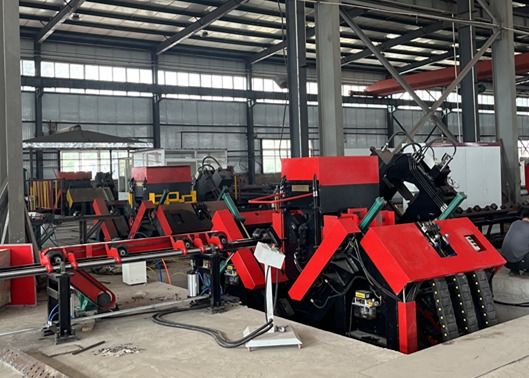

La ligne de traitement comprend un convoyeur transversal, un convoyeur de retournement, un convoyeur d'alimentation, un chariot d'alimentation CNC, deux ensembles d'unités de perçage, un ensemble d'unité de marquage, un convoyeur de déchargement et les stations hydrauliques et les systèmes de refroidissement correspondants. Tirant parti de la technologie CNC avancée et de l'alimentation entraînée par servomoteur, elle assure des opérations à haut rendement et une précision constante des pièces.
Configuration de perçage double face

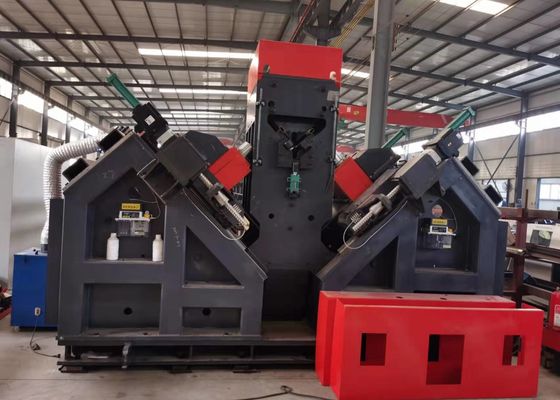

Équipée d'une unité de perçage de chaque côté, chaque unité peut accueillir trois forets de différentes tailles. Les unités de perçage permettent un mouvement CNC coordonné, facilitant le réglage précis des pas de perçage et assurant un placement précis des trous.
Fonctionnement à contrôle de précision
Toutes les vitesses de rotation de la broche sont réglables en continu via des convertisseurs de fréquence, tandis que les vitesses d'avance peuvent être finement ajustées à l'aide de vannes de régulation de vitesse. Les transitions automatiques entre l'avance rapide, l'avance de travail et la rétraction rapide des broches simplifient le processus d'usinage.
Systèmes de marquage et de refroidissement avancés
La ligne de perçage est équipée d'une unité de marquage dédiée avec des pas de marquage facilement programmables. Le processus de marquage, le serrage des pièces et l'alimentation en perçage sont alimentés par un système hydraulique avec des composants clés importés. Un système de refroidissement en circulation est intégré pour prolonger la durée de vie des forets.
Flux de travail entièrement automatisé
La machine permet une automatisation complète des processus de marquage et de perçage. Les produits finis en cornières sont déchargés via un dispositif de retournement pneumatique, ce qui réduit considérablement l'intensité du travail et offre un avantage concurrentiel par rapport aux solutions industrielles similaires.
Système de contrôle intelligent
Le système de contrôle, composé d'un ordinateur hôte, de servomoteurs, d'un automate programmable et de commutateurs de surveillance externes, génère automatiquement des programmes de traitement lors de la saisie des dimensions des pièces. Les programmes peuvent être enregistrés, sélectionnés, affichés et transférés en fonction du nombre de pièces, ce qui améliore la flexibilité opérationnelle.
Adaptabilité de traitement améliorée
La ligne d'usinage est équipée d'un dispositif de support et de pressage, permettant le traitement de cornières avec des courbures importantes pour répondre aux diverses exigences de fabrication.
Fonction d'autodiagnostic robuste
La machine est intégrée à un système d'autodiagnostic pour l'identification et le dépannage rapides des pannes de fonctionnement, minimisant les temps d'arrêt et assurant des performances fiables.

Informations sur les paramètres

Modèle	JNC2532	JNC2532G
Taille de l'angle (mm)	140×140×10~250×250×32
Diamètre de perçage (mm)	13.5~40
Force de marquage (kN)	1200
Max. longueur de la tôle brute (m)	14
Plage de marquage arrière (mm)	50-220 (en continu)
Nombre de forets de chaque côté	3
Nombre de boîtes de caractères	4
Nombre de caractères dans chaque boîte de caractères	18
Côté du caractère (mm)	14×10×19
Axes CNC	3	9
Vitesse d'avance de l'angle (m/min)	40
Course de la broche (mm)	180	140
Vitesse de rotation de la broche (tr/min)	180-560, Réglage en continu du transducteur	6000
Cône de la broche de perçage	/	BT40
Mode de programmation	Saisie par clavier, interface USB
Dimensions hors tout (m)	32x8.9x2.5	34.5×8×3
Poids brut	Environ 17 tonnes	Environ 30 tonnes
