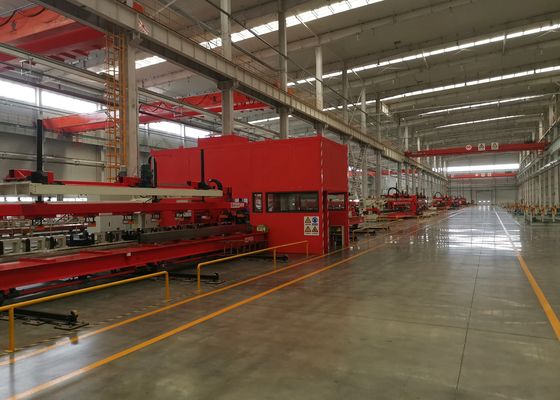

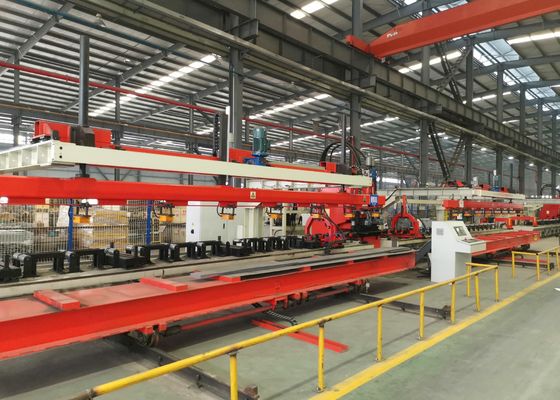

Machine de poinçonnage CNC de plaques de poutres automobiles à 3 axes et à haute efficacité de travail

Application :

Cette machine est un équipement spécial pour le poinçonnage de trous dans les poutres longitudinales plates de l'industrie automobile.

Composition structurelle :

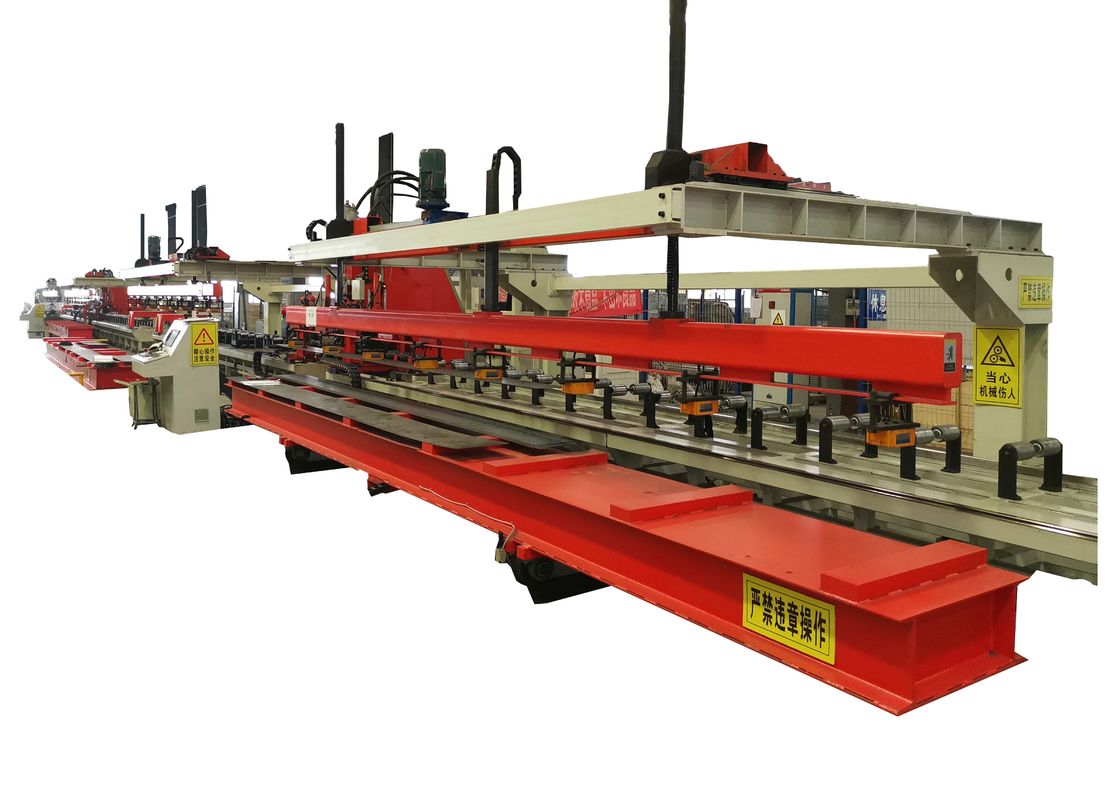

Cette machine est principalement composée d'un dispositif de chargement et de déchargement automatique, d'un dispositif de centrage pour la compensation automatique des plaques à section variable, d'un dispositif d'alimentation, d'une unité de poinçonnage, d'un dispositif de sortie automatique des déchets, ainsi que de systèmes hydrauliques, électriques et pneumatiques.

Caractéristiques du produit :

1. Le système de contrôle adopte le système CNC SIEMENS 828D, l'alimentation par servomoteur, une efficacité de travail élevée et une précision stable de la pièce.

2. Le dispositif de centrage servo est installé sur le rouleau de support d'alimentation, ce qui peut répondre au traitement des plaques à section variable avec une chute de 0 à 200 mm.

3. 25 moules de différents diamètres peuvent être installés, et l'installation est rapide et pratique.

4. Le chargement, le poinçonnage et le déchargement de la plaque sont effectués automatiquement, réduisant ainsi l'intensité du travail.

5. Sortie et collecte automatiques des déchets.

6. Le logiciel de programmation automatique peut directement appeler les graphiques d'AUTOCAD ou les graphiques au format .DXF générés par d'autres logiciels de CAO, et compléter la génération automatique des programmes de traitement des machines-outils grâce à une interface homme-machine conviviale, ce qui permet de gagner du temps et d'éviter les erreurs.
