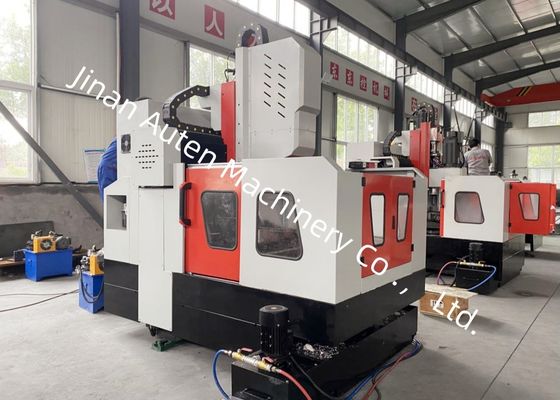

Machine de perçage et de fraisage CNC à plat 600 x 600 mm modèle BHD6060 avec système de contrôle numérique et système électrique

Application du projet:

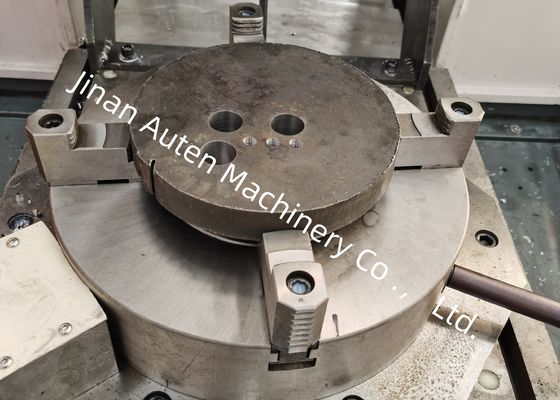

La machine de forage et de fraisage à portique CNC est principalement utilisée pour le forage, le chanfreinage, le tapotement et le fraisage de pièces de plaques/structures d'épaisseur de brides, disques, anneaux,plaques et autres pièces de travail dans la plage effective. Le forage à travers les trous et les trous aveugles peut être réalisé sur des pièces de matériaux simples et des matériaux composites. Le processus de traitement est contrôlé numériquement et l'opération est très pratique.Il peut réaliser une automatisation, haute précision, variétés multiples et production en série.

Structure de l'équipement
L'équipement est coulé intégralement, principalement composé de table de travail, portique à poutre fixe, selle coulissante mobile, tête de puissance de forage et de fraisage, dispositif de lubrification automatique, dispositif de protection,dispositif de refroidissement en circulation, système de commande numérique, système électrique, etc.la machine-outil a une précision de positionnement élevée et une précision de positionnement répétée.

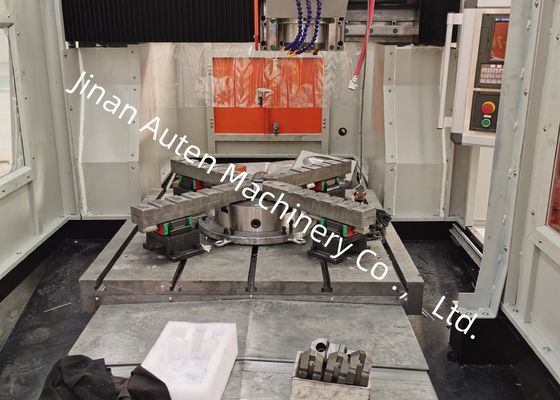

Tableau de travail en T:
Le banc de travail est en fer gris (HT250), qui est fini par un traitement de vieillissement par trempage secondaire et par vibration, avec une bonne rigidité et aucune déformation.

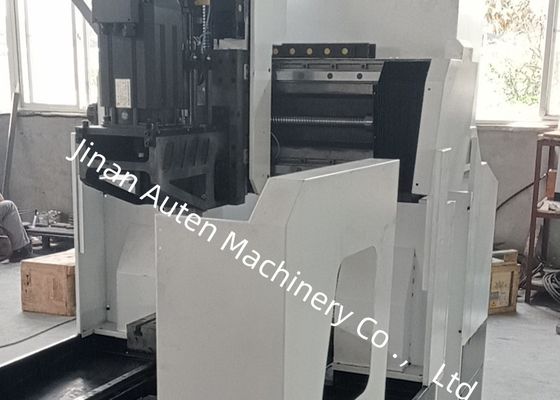

Portique de type poutre fixe:
Le portique est fabriqué en fer gris (HT250). Le côté avant du portique est équipé de deux paires de guides linéaires à roulement à capacité de charge extrêmement élevée,un ensemble de vis à billes de précision et un servo-moteur pour faire bouger la plaque de glissement de la tête de puissance dans le sens de l' axe Y Le mouvement du gantry est réalisé par la rotation de la vis à bille entraînée par le servo-moteur à travers le coupleur de précision.

Les spécifications:
