Introduction du produit

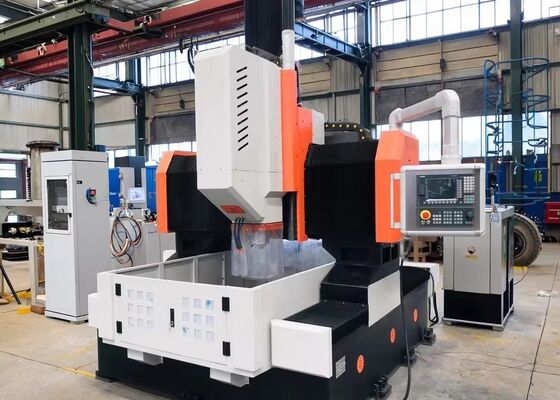

La machine de perçage et de fraisage CNC de type portique est spécialement conçue pour les opérations de perçage, de camérisation, de tapotement et de fraisage sur les pièces de travail en plaque et les composants structurels.Il est capable de traiter des objets tels que des brides, disques, anneaux et plaques plates, dont les paramètres d'épaisseur sont strictement dans la plage de traitement efficace spécifiée par la machine.La machine prend en charge à la fois l'usinage à travers-trous et à trou aveugle sur des composants mono-matériels et compositesCette machine est parfaitement adaptée à la production automatisée, car elle assure un contrôle entièrement numérique tout au long du processus d'usinage, ce qui assure une facilité d'utilisation et une efficacité accrue.fournir des résultats de haute précision pour répondre aux exigences de la variété, les environnements de fabrication à grande échelle.

Les spécifications:

Caractéristiques du produit

1Système de transmission

Les rails de guidage de haute précision et les glissades, importés de Taïwan, sont spécialement conçus pour assurer un fonctionnement en douceur tout en améliorant considérablement la capacité de l'équipement à supporter de lourdes charges.Les axes X et Z sont équipés de deux et quatre guides linéaires roulants, qui servent respectivement de composants de guidage et de support pour les mouvements latéraux et longitudinaux.Cette installation satisfait pleinement aux exigences techniques des opérations de forage à grande vitesse.Pour la transmission de puissance, l'axe X et l'axe Z sont entraînés par des servo-moteurs à courant alternatif, qui entraînent des vis à billes de précision pour convertir le mouvement de rotation en déplacement linéaire précis.

L'axe Y est équipé de deux guides linéaires de roulement à grande capacité, chacun incorporant deux rouleaux carrés, qui forment ensemble le mécanisme de glissement de l'axe Y.Cette conception répond non seulement aux exigences de rigidité et de résistance élevées du cadre de portique, mais offre également plusieurs avantages techniques, avec un faible coefficient de frottement, un mouvement à grande vitesse, un amortissement des vibrations supérieur et une durée de vie prolongée.l'axe Y utilise une technologie d'entraînement synchrone au servo-moteur, qui entraîne simultanément les vis à billes, assurant un mouvement de réciprocité précis du banc de travail à axe Y pour des opérations d'usinage CNC précises.

2Système de lubrification automatique et mécanismes de protection

Cette machine est équipée d'un système de lubrification automatique à pression partielle volumétrique de fabrication taïwanaise, assurant une lubrification complète et sans angle pour les composants mobiles tels que les rails de guidage, les vis de plomb,et porte-avionsLes axes X et Y sont protégés par des couvercles antipoussière, tandis que des protecteurs anti-éclaboussures sont installés autour du banc de travail,offrant une protection accrue pendant le fonctionnement.

3Système central de distribution de liquide de refroidissement:

Cette machine est équipée d'un système de distribution de liquide de refroidissement central standard. La circulation interne du liquide de refroidissement empêche efficacement les copeaux de fer d'adhérer à l'outil pendant l'usinage.réduisant ainsi l'usure des outils, prolonger la durée de vie de l'outil et améliorer la finition de surface des pièces.La sortie de liquide de refroidissement à haute pression à l'extrémité de l'outil offre une protection fiable à la fois pour la surface de la pièce à usiner et le joint rotatif à grande vitesse, empêchant les blocages causés par les contaminants et améliorant la qualité globale de la pièce et l'efficacité opérationnelle.

Cet équipement industriel à portique CNC haute performance, conçu pour les opérations de forage et de marquage des plaques et tôles,est méticuleusement conçu pour l'usinage précis de composants en forme de plaque et de pièces structurelles. spécialement optimisés pour le traitement de pièces telles que les brides, les disques, les anneaux et les plaques plates,il est construit de manière à ce que l'épaisseur de ces pièces soit strictement conforme aux paramètres d'usinage efficaces prédéfinis de la machine.

Dans les installations de fabrication de structures en acier, cet équipement effectue des opérations de forage et de fraisage précis sur les plaques structurelles et les composants de connexion,fournissant une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienneIl offre des solutions d'usinage de haute précision pour les tours et les brides des éoliennes, processus critiques qui garantissent que ces composants peuvent résister à des conditions environnementales extrêmes (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports,permettant la création de connexions robustes et durables conçues pour supporter des charges dynamiques tout au long de la durée de vie opérationnelle prolongée du pont.
