PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC

PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC
PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC

Image Grand :  PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC

Détails sur le produit:
Place of Origin: China
Nom de marque: Auten
Certification: ISO9001
Model Number: PHD1616
Conditions de paiement et expédition:
Minimum Order Quantity: 1 set
Delivery Time: 30 days
Payment Terms: L/C, T/T
Supply Ability: 100 sets/month
Contact
Description de produit détaillée
LxW: 1600 x 1600 mm Gantry height: 600mm
Spindle taper: BT50 Max.drilling diamter: Φ75 mm
Max.thickness: ≤180 mm Tapping diameter: M3-M28
Spindle speed: 30~3000 r/min

Machine à forer et fraisage à plaque CNC modèle PHD1616

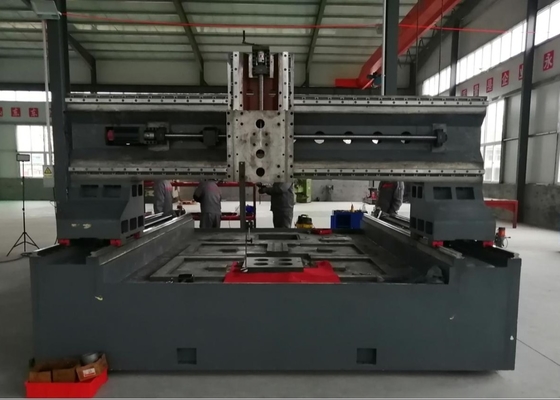

PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC 0

Structure de la machine:

Le lit de la machine est coulé, principalement composé de table de travail, portique mobile, selle coulissante mobile, tête de puissance de forage et de fraisage, dispositif de lubrification automatique, dispositif de protectiondispositif de refroidissement en circulation, système de commande numérique, système électrique, etc.la machine-outil a une précision de positionnement élevée et une précision de positionnement répétée.

1- Je vous en prie.étagère

Le banc de travail est fabriqué en fer gris (HT250), qui est fini par un traitement de vieillissement par trempage secondaire et vibration, avec une bonne rigidité et aucune déformation.

2. Portique mobile:

Le portique mobile est fabriqué en fonte grise (HT250).un ensemble de vis à billes de précision et un servo-moteur, de sorte que la tête de puissance slide est utilisé comme l'axe Y. Lorsqu'il se déplace dans le même sens, la tête de puissance de forage est installée sur la plaque de tête de puissance slide.Le mouvement du portique est réalisé par la rotation de la vis à bille entraînée par le servo-moteur à travers le coupleur de précision.

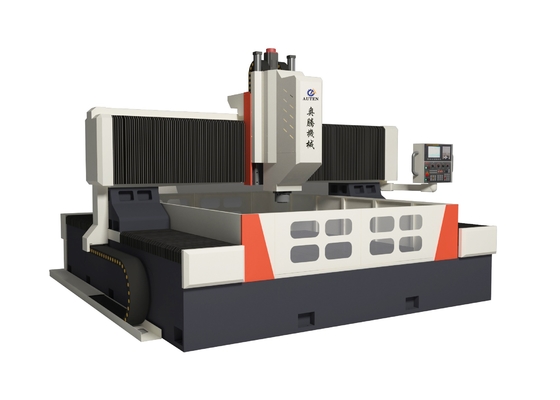

PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC 1



3. selle mobile:

La selle coulissante est une structure en fonte de précision.un ensemble de paires de vis à billes de précision et un réducteur planétaire de haute précision connecté au servo-moteur pour entraîner la puissance de forage La tête se déplace dans la direction de l'axe Z, qui peut réaliser l'avant rapide, le travail vers l'avant, l'arrière rapide, l'arrêt et d'autres actions de la tête de puissance.



PHD1616 Machine de forage et de fraisage de plaques CNC 1600*1600mm pièce à usiner vis à billes de précision et servo moteurs Machine de forage CNC 2



4. Tête de puissance de forage:

La tête de puissance de forage adopte un moteur servo-fuseau dédié et la courroie synchrone engrenée décélère pour augmenter le couple pour entraîner la fuseau de précision.La broche adopte les trois premiers arrière deux cinq rangées de roulements de contact angulaires japonais pour atteindre un changement de vitesse sans pas. Le fuseau est équipé d'un système pneumatique de changement d'outil pour permettre le remplacement de l'outil rapide et pratique, l'alimentation est entraînée par un servo-moteur et une vis à bille.utilisant un régulateur à boucle semi-fermé, qui peut réaliser des fonctions d'interpolation linéaire et circulaire.et peut utiliser un centre de forage U à grande vitesse pour décharger l'eau.



Sspécifications:



Taille de la pièce LxW Pour les véhicules à moteur à combustion
Hauteur du gantry 600 mm
Dtête de puissance de roulement Je suis désolée. 1
Tone de la broche NT1 société civile
Max. diamètre de forage Φ75 mm
Épaisseur maximale ≤ 180 mm
Diamètre du robinet M3 à M28
Vitesse du fuseau 30 à 3000 tours/min
Puissance du moteur de servo-fuseau 15 kW
Distance de l'extrémité inférieure de la broche à la table de travail 200 à 600 mm

Mouvement latéral de la tête de puissance

(axe X)

 Max.course horizontale Unité de mesure
Vitesse de déplacement latéral 0 à 9 tours/min
Servo moteur 2.4 kW
Le mouvement longitudinal du gantry (Yaxes) Max. course d'alimentation Unité de mesure
Vitesse de déplacement des aliments 0 à 9 m/min
Servo moteur 2x2,4 kW
Mouvement vertical de l'alimentation du bélier (axe Z) Max. coup de cœur 400 mm
Vitesse de déplacement 0 à 8 m/min
Servo moteur 2.4 kW (frénésie)
Précision de positionnement à trois axes Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Pour les appareils à commande numérique
Précision de positionnement répétée sur trois axes Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Pour les pièces d'une taille inférieure ou égale à 1 mm
Les outils: Disque hydraulique autocentré à quatre mâchoires
Poids de la machine Environ 11,5 T.
Taille globale LxWxH Pour les pièces de rechange
