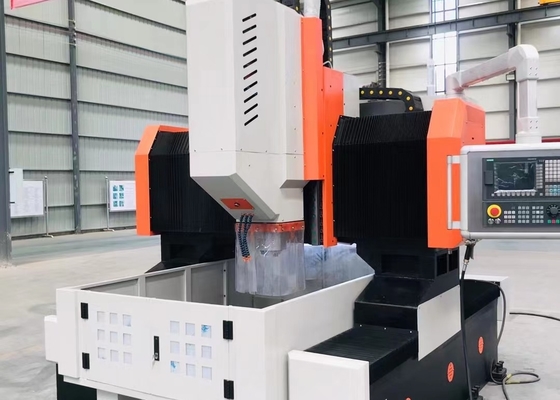

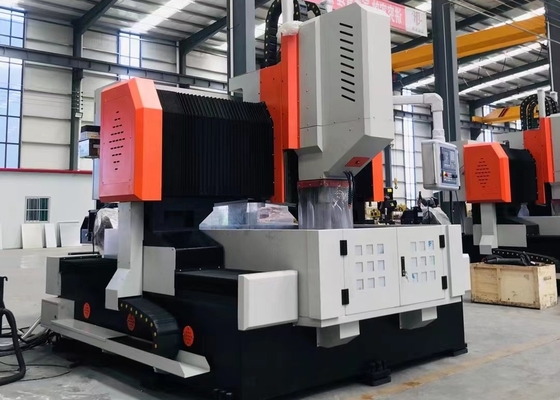

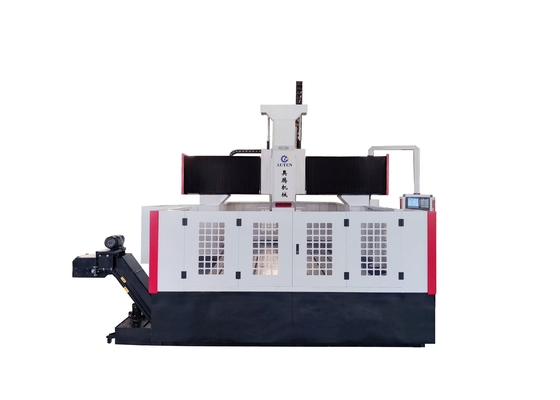

Machine de perçage de plaques CNC durable et stable pour pièces de 2000 x 2000 mm, diamètre 50 mm, pour l'usinage de plaques et de composants structurels de haute précision

Application du projet:

La machine de forage et de fraisage à portique CNC est principalement conçue pour effectuer des opérations de forage, de camérisation, de fraisage et de fraisage sur des composants de plaques/structures, y compris des brides, des disques, des anneaux,Il est capable de percer à la fois des trous et des trous morts dans des pièces à un seul matériau et des matériaux composites.L'usinage est contrôlé numériquement, assurant un fonctionnement très convivial, et il prend en charge la production automatisée avec une grande précision, l'adaptabilité à plusieurs variétés de produits et l'évolutivité pour la fabrication de masse.

Structure de l'équipement

L'équipement est principalement composé d'une table de travail à lit, d'un portique mobile, d'une selle coulissante mobile, d'une tête de fraisage et de forage, d'un système de lubrification automatique, d'un mécanisme de protection,dispositif de refroidissement en circulation, système de commande numérique, et système électrique, soutenu et guidé par des paires de guides roulants, et entraîné par des paires de vis à plomb de précision,la machine-outil possède une grande précision de positionnement et une précision de positionnement répétée.

Le lit de machine et le banc de travail:

Le lit de la machine est soudé, suivi d'un recuit et d'un usinage de précision, assurant une rigidité dynamique et statique exceptionnelle avec une stabilité dimensionnelle permanente.Deux guides linéaires de haute précision sont montés des deux côtés de la base du lit, ce qui permet une répartition uniforme de la force entre les glissades de guidage et augmente considérablement la rigidité de la machine.résistance à la traction, et résistance à la compression.Le système d'entraînement utilise des servomotors CA couplés à des ensembles de vis à billes de précision pour l'entraînement double face, facilitant le mouvement du portique le long de l'axe Y.En outre, le banc de travail est équipé d'un système hydraulique de serrage des cylindres pour une fixation sûre de la pièce.

Le portail mobile:

Le portique mobile est construit à partir de pièces moulées en fer gris (HT250), avec deux guides linéaires roulants à charge ultra-haute montés sur sa face avant.Un ensemble de vis à billes de précision, en combinaison avec un servo-moteur, permet à la plaque de glissement de la tête de puissance de traverser le long de l'axe X, et la tête de puissance de forage est fixée à cette plaque de glissement.Le mouvement du gantry est facilité par un servo-moteur, qui entraîne la rotation de l'écrou de vis à bille sur la vis à bille via un accouplement de précision pour obtenir un mouvement lisse et précis.

Les spécifications:
