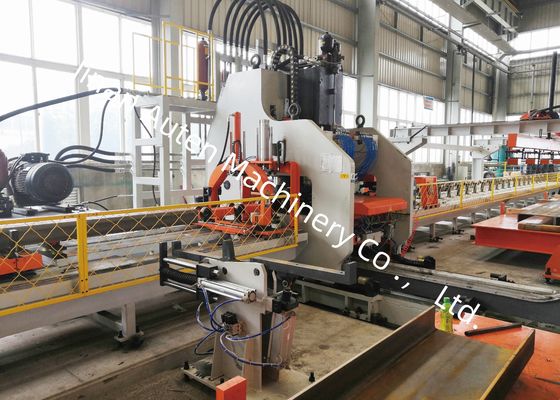

3-6mm épaisseur de la poutre de camion ligne de production de perforation CNC 750Mpa résistance à la traction du matériau
Applications:
Cette machine est un équipement spécialisé conçu pour percer des trous dans des poutres longitudinales plates dans l'industrie automobile.
Principaux paramètres techniques:
| Je ne veux pas. |
Nom |
Valeur |
| 1 |
Force nominale |
1200KN |
| 2 |
Taille et gamme de plaques de traitement |
| 3 |
Longueur |
Pour les appareils à combustion |
| Largeur |
200 ̊550 mm |
| Épaisseur |
3 ̊6 mm |
| Le dépôt de feuilles est effectué à la faucille |
≤ 7 mm/10 m |
| Il est possible de modifier la position de la plaque de l'appareil. |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| La couche de la plaque est inégale sur l'axe Y. |
5 mm |
| Déformation des feuilles |
≤ 50 mm |
| Propriétés mécaniques du matériau de tôle |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite. |
| 4 |
Max. diamètre de perforation |
φ60 mm ((La force de perforation maximale ne dépasse pas la force nominale de la machine-outil.) |
| 5 |
Nombre de modules |
25 pièces |
| 6 |
Max. vitesse |
| Axe X |
Max = 50 m/min |
| Axe Y |
Max = 30 m/min |
| 7 |
Précision du traitement |
| Axe X |
Les mesures suivantes doivent être appliquées: |
| Axe Y |
±0,2 mm / 600 mm |
| 8 |
Méthode de traitement |
Filtration |
| 9 |
Références |
L'axe X est le long de la plaque, et la coordonnée X du trou est basée sur l'extrémité de la plaque.
L'axe Y est la largeur de la plaque, et le point de référence est la ligne centrale. |
| 11 |
Mode de fonctionnement |
Manuel, automatique
|
Composition structurelle:

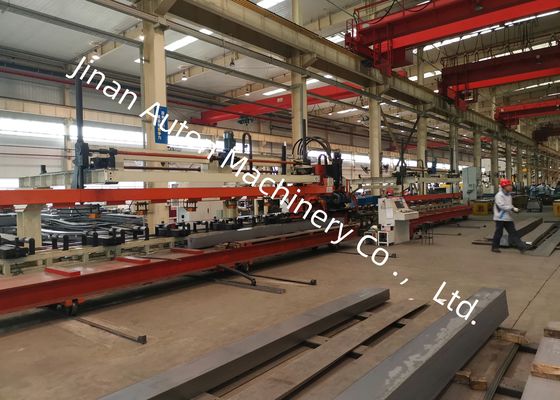

Cette machine est principalement constituée d'un dispositif de chargement et de déchargement automatique, d'un dispositif de centralisation pour la compensation automatique des plaques à section variable, d'un dispositif d'alimentation, d'une unité de perforation,un dispositif de décharge automatique des déchets, ainsi que des systèmes hydrauliques, électriques et pneumatiques.
Caractéristiques du produit:
1Le système de commande intègre le système CNC SIEMENS 828D, avec alimentation alimentée par des servomotors, assurant une efficacité opérationnelle élevée et une précision constante de la pièce.
2Un dispositif de centralisation servocentrale est monté sur le rouleau de support d'alimentation, capable de traiter le traitement de plaques à section transversale variable avec une différence de hauteur de 0-200 mm.
3On peut monter jusqu'à 25 moules de diamètres variés, le processus d'installation étant rapide et simple.
4Le chargement, le poinçonnage et le déchargement des plaques sont entièrement automatisés, réduisant ainsi l'intensité opérationnelle.
5Les déchets sont automatiquement déchargés et collectés.
Il présente une gamme d'échantillons de poutres longitudinales finis traités par la ligne, couvrant diverses spécifications utilisées dans les camions miniers et les véhicules spéciaux.Ces échantillons démontrent clairement la précision des positions des trous, la douceur des bords de perforation et l'intégrité structurelle globale obtenue, permettant aux clients et aux inspecteurs de vérifier visuellement les performances de l'équipement.
