Chaîne de production de poinçonnage CNC de poutre de camion d'épaisseur de plaque 4-9mm, longueur de la pièce 4000-12000 mm
Application :
La chaîne de production de poutres longitudinales automobiles est un équipement de traitement de tôles automatisé à haute efficacité et haute précision, développé sur mesure par notre société, spécifiquement pour le poinçonnage de poutres longitudinales automobiles à haute résistance. Elle est conçue pour le poinçonnage de poutres longitudinales de véhicules ultra-larges et ultra-épais, y compris les camions miniers et les véhicules spéciaux.
Principaux paramètres techniques :
| N° |
Nom |
Valeur |
| 1 |
Force nominale |
1200KN |
| 2 |
Taille et plage de la plaque de traitement |
| 3 |
Longueur |
4000～8000mm |
| Largeur |
200～550mm |
| Épaisseur |
3～6mm |
| Cintrage en croissant du matériau de la tôle entrant |
≤7mm/10m |
| Irrégularité de la tôle sur l'axe X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irrégularité de la tôle sur l'axe Y |
5mm |
| Voilage de la tôle |
≤50mm |
| Propriétés mécaniques du matériau de la tôle |
σb=510～850N/mm2 |
| 4 |
Diamètre de poinçonnage max. |
φ60mm |
| 5 |
Nombre de modules |
25 |
| 6 |
Vitesse max. |
| Axe X |
Max=50m/min |
| Axe Y |
Max=30m/min |
| 7 |
Précision de traitement |
| Axe X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Axe Y |
±0.2 mm / 600 mm |
| 8 |
Méthode de traitement |
Filtration |
| 9 |
Référence |
L'axe X est le long de la longueur de la plaque, et la coordonnée X du trou est basée sur l'extrémité de la plaque ; l'axe Y est la largeur de la plaque, et la référence est la ligne centrale.
|
| 11 |
Mode de fonctionnement |
Manuel, automatique |
Composition structurelle

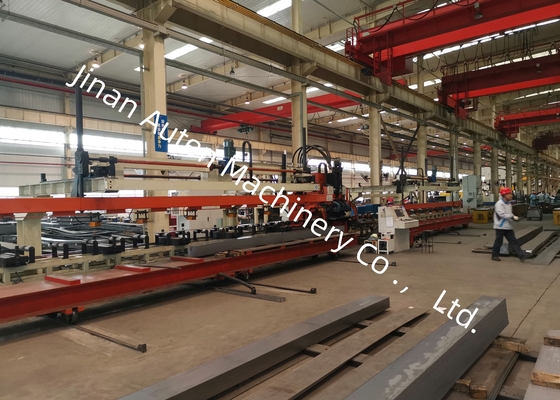

Cette machine est principalement composée d'un mécanisme de chargement et de déchargement automatique, d'un dispositif de centrage à compensation automatique pour les plaques à section variable, d'un mécanisme d'alimentation, d'une unité de poinçonnage, d'un mécanisme d'évacuation automatique des déchets, ainsi que de systèmes hydrauliques, électriques et pneumatiques.
Caractéristiques du produit
1. Le système de contrôle adopte le système CNC SIEMENS 828D, avec une alimentation entraînée par servomoteur. Il offre une grande efficacité de fonctionnement et assure une précision stable de la pièce pendant le traitement.
2. Un dispositif de centrage à servocommande est monté sur les rouleaux de support d'alimentation, capable de prendre en charge le traitement de plaques à section variable avec une différence de hauteur de 0 à 200 mm.
3. Il peut être équipé de 25 moules de différents diamètres, et le processus d'installation des moules est rapide et pratique, minimisant les temps d'arrêt pour les changements d'outils.
4. Le chargement, le poinçonnage et le déchargement des plaques sont entièrement automatisés, ce qui réduit considérablement l'intensité du travail des opérateurs.

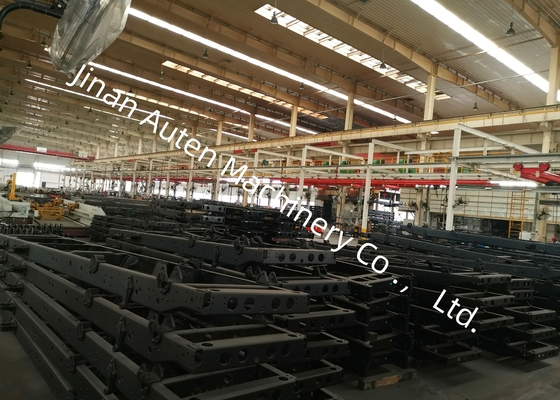

L'exposition présente une gamme d'échantillons de poutres longitudinales finies traitées par cette chaîne de production, couvrant diverses spécifications appliquées dans les camions miniers et les véhicules spéciaux. Ces échantillons démontrent clairement la précision du positionnement des trous, la douceur des bords poinçonnés et l'intégrité structurelle globale atteinte, permettant aux clients et aux inspecteurs de vérifier visuellement les performances de traitement de l'équipement.
Cette machine est un équipement spécialisé conçu pour les opérations de poinçonnage sur les poutres longitudinales plates dans l'industrie automobile. Elle est principalement conçue pour le traitement des poutres principales des camions et des véhicules spéciaux, garantissant une formation précise des trous pour répondre aux exigences d'assemblage structurel de ces composants porteurs automobiles robustes et personnalisés.
