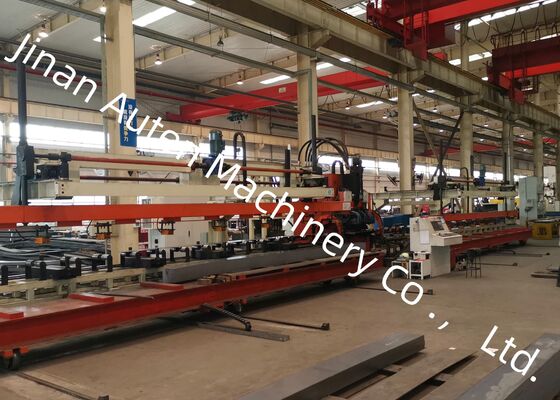

Machine à perforer les plaques CNC avec épaisseur maximale de la feuille 6 mm Vitesse maximale 50 m/min Pour poutre automobile
Objectif et caractéristiques du produit
Conçue comme un système de production intégré spécifique à une application, cette ligne est spécialement conçue pour le processus de perforation de poutres longitudinales plates utilisées dans la fabrication automobile.S'appuyant sur les cadres techniques des principaux équivalents nationaux et internationaux, il synthétise les forces concurrentielles de base de plusieurs produits associés, tout en respectant rigoureusement les normes de ponçage pour les différentes conceptions mondiales de châssis automobiles.Le système s'adapte pleinement aux exigences de traitement flexible des poutres longitudinales dans diverses configurations de châssis automobile, et se caractérise par une stabilité opérationnelle exceptionnelle et un débit de production exceptionnel.
Principaux paramètres techniques:
| Je ne veux pas. |
Nom |
Valeur |
| 1 |
Force nominale |
1200KN |
| 2 |
Taille et gamme de plaques de traitement |
| 3 |
Longueur |
Pour les appareils à combustion |
| Largeur |
200 ̊550 mm |
| Épaisseur |
3 ̊6 mm |
| Le dépôt de feuilles est effectué à la faucille |
≤ 7 mm/10 m |
| Il est possible de modifier la position de la plaque de l'appareil. |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| La couche de la plaque est inégale sur l'axe Y. |
5 mm |
| Déformation des feuilles |
≤ 50 mm |
| Propriétés mécaniques du matériau de tôle |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite. |
| 4 |
Max. diamètre de perforation |
φ60 mm |
| 5 |
Nombre de modules |
Il y en a 25. |
| 6 |
Max. vitesse |
| Axe X |
Max = 50 m/min |
| Axe Y |
Max = 30 m/min |
| 7 |
Précision du traitement |
| Axe X |
Les mesures suivantes doivent être appliquées: |
| Axe Y |
±0,2 mm / 600 mm |
1Table à rouleaux de support longitudinal
Fabriqué avec une base lourde et des rouleaux de support fabriqués avec précision, cet ensemble est spécialement conçu pour fournir un support constant et stable aux pièces en tôle.Chaque rouleau est équipé d'assemblages de roulements de haute qualité aux deux extrémitésLes rouleaux, dotés d'une rigidité structurelle supérieure et d'une résistance robuste aux chocs, facilitent l'uniformité,transport à faible friction des feuilles à travers leur surface.
2. Dispositif de centralisation
Ce dispositif est équipé de cinq ensembles de mécanismes de centralisation et de positionnement, dans lesquels les deux blocs de centralisation sont entraînés et guidés de manière synchrone par des rails de guidage de haute précision.Au cours des cycles opérationnels, la bouteille d'air active les deux paires de blocs de centralisation pour se déplacer l'un vers l'autre, ce qui permet un centralisation précise et un serrage sûr du matériau de la feuille.Sa fonction de positionnement linéaire assure que les écarts de largeur sont uniformément répartis des deux côtés de la feuille, en maintenant une précision de traitement constante tout au long de la production.
3. Dispositif d'alimentation de la pince principale à axe X: 2 ensembles
Cette ligne de machines de poinçonnage de faisceau est composée d'un servo-moteur, d'un réducteur de précision, d'une pince hydraulique flottante, d'un rail de guidage linéaire de précision, d'un support de précision et de structures de soutien.Le servo-moteur fournit de l'énergie pour entraîner l'engrenage hélicoïdal en rotation via un réducteur de précision, et convertit ensuite le mouvement de rotation en mouvement linéaire par le mécanisme de support.les composants d'alimentation effectuent des opérations d'alimentation précisesLa pince d'alimentation adopte une conception structurelle flottante, qui offre une grande adaptabilité aux matériaux légèrement déformés.Il est doté d'une force de serrage élevée, des performances de serrage fiables et une stabilité opérationnelle constante.
La ligne de poinçonnage CNC dédiée aux plaques plates à faisceau longitudinal automobile adopte une configuration de serrage push-pull.Le mécanisme de serrage fixe les segments intermédiaires aux deux extrémités de la poutre longitudinaleCette méthode de serrage assure une fixation fiable des plaques plates avec des déviations de hauteur des bords.
Lors de l'exposition, une collection d'échantillons de poutres longitudinales finies, sélectionnés avec soin et fabriqués exclusivement sur cette ligne de production, est exposée.Ces échantillons comprennent une gamme complète de spécifications adaptées aux camions miniers et aux véhicules spéciaux.Ils constituent une démonstration convaincante des capacités de performance de base de l'équipement, telles que le positionnement précis des trous, les bords perforés lisses,et la stabilité structurelle globale des pièces finies.

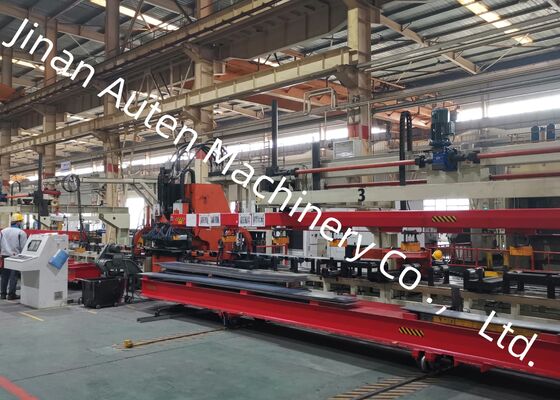

Cette ligne d'équipements de perforation de faisceaux plats pour camions légers est une solution développée sur mesure, spécialement conçue pour le perforation des faisceaux longitudinaux plats automobiles.Il est principalement conçu pour le traitement des poutres principales des camions et des véhicules spéciaux, fournissant une usinage de trous de haute précision pour satisfaire aux exigences d'assemblage structurel de ces composants porteurs automobiles lourds et fabriqués sur mesure.
