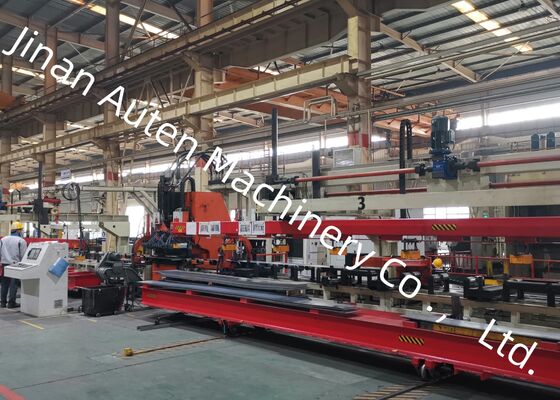

Épaisseur 6 mm Machine à perforer les poutres à l'aide d'un camion CNC Vitesse maximale 50 m/min Pour un traitement flexible des poutres
Objectif et caractéristiques du produit
Conçu comme une ligne de production intégrée spécifique à une application, ce système est conçu sur mesure pour la procédure de perforation de poutres longitudinales plates utilisées dans les opérations de fabrication automobile.En tirant parti des architectures techniques des homologues nationaux et internationaux de premier plan,Il intègre les principaux avantages concurrentiels d'une gamme de produits apparentés, tout en respectant strictement les spécifications de perforation régissant les différentes conceptions mondiales de châssis automobiles.Le système répond pleinement aux exigences de traitement souples des poutres longitudinales dans diverses configurations de châssis automobile.et se distingue par une stabilité opérationnelle supérieure et une excellente efficacité de production.
Principaux paramètres techniques:
| Je ne veux pas. |
Nom |
Valeur |
| 1 |
Force nominale |
1200KN |
| 2 |
Taille et gamme de plaques de traitement |
| 3 |
Longueur |
Pour les appareils à combustion |
| Largeur |
200 ̊550 mm |
| Épaisseur |
3 ̊6 mm |
| Le dépôt de feuilles est effectué à la faucille |
≤ 7 mm/10 m |
| Il est possible de modifier la position de la plaque de l'appareil. |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| La couche de la plaque est inégale sur l'axe Y. |
5 mm |
| Déformation des feuilles |
≤ 50 mm |
| Propriétés mécaniques du matériau de tôle |
Les émissions de CO2 sont calculées à partir de la quantité de CO2 produite. |
| 4 |
Max. diamètre de perforation |
φ60 mm |
| 5 |
Nombre de modules |
Il y en a 25. |
| 6 |
Max. vitesse |
| Axe X |
Max = 50 m/min |
| Axe Y |
Max = 30 m/min |
| 7 |
Précision du traitement |
| Axe X |
Les mesures suivantes doivent être appliquées: |
| Axe Y |
±0,2 mm / 600 mm |
1Table à rouleaux de support longitudinal
Construit avec une fondation résistante et des rouleaux de support usinés de précision, ce composant est conçu sur mesure pour fournir un support stable et cohérent pour les pièces de tôle.Les ensembles de roulements à haute performance sont montés aux deux extrémités de chaque rouleauLes rouleaux, dotés d'une rigidité structurelle exceptionnelle et d'une forte résistance aux chocs, permettent une utilisation uniforme,transport à faible frottement des tôles à travers leur surface.
2. Dispositif de centralisation
Cet appareil est équipé de cinq ensembles de mécanismes de centralisation et de positionnement, dans lesquels les deux blocs de centralisation sont actionnés et guidés de façon synchrone par des rails de guidage de haute précision.Au cours des cycles opérationnels, la bouteille d'air entraîne les deux paires de blocs de centralisation à se déplacer dans des directions opposées l'une vers l'autre, réalisant un centralisation précise et un serrage ferme du matériau de la feuille.Sa capacité de positionnement linéaire assure que les écarts de largeur sont répartis uniformément des deux côtés de la feuille, préservant une précision de traitement constante tout au long du processus de production.
3. Dispositif d'alimentation de la pince principale à axe X: 2 ensembles
Cette ligne de production de perforation de faisceau est composée de servo-motors, de réducteurs de précision, de pinces hydrauliques flottantes, de rails de guidage linéaires de précision, de racks de précision et de structures de support.Le servo-moteur transmet la puissance pour entraîner l'engrenage hélicoïdal à tourner via un réducteur de précision, et convertit ensuite le mouvement de rotation en mouvement linéaire par le mécanisme rack-and-pinion.les composants d'alimentation effectuent des opérations d'alimentation de haute précisionLes pinces d'alimentation adoptent une conception structurelle flottante, ce qui les rend très adaptables aux matériaux légèrement déformés.Ce dispositif est caractérisé par une force de serrage substantielle, des performances de serrage fiables et une stabilité opérationnelle constante.
La ligne de poinçonnage CNC dédiée aux plaques plates de poutres longitudinales automobiles adopte une configuration de serrage push-pullLe mécanisme de serrage fixe les sections moyennes aux deux extrémités de la poutre longitudinaleCette méthode de serrage assure l'immobilisation fiable des plaques plates avec des déviations de hauteur des bords.

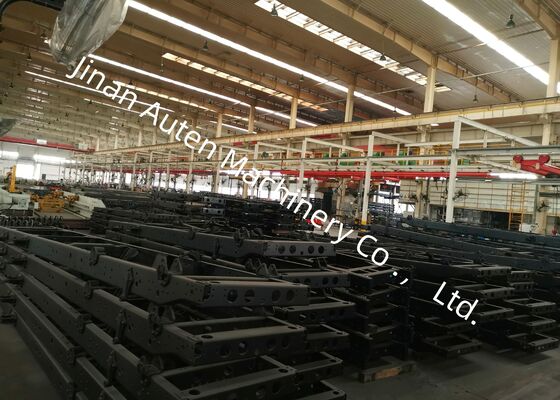

Sur le site de l'exposition, un ensemble soigneusement sélectionné d'échantillons de faisceaux longitudinaux finis, produits exclusivement par cette ligne de production, est exposé.Ces échantillons couvrent une gamme complète de spécifications adaptées aux camions miniers et aux véhicules spéciaux., servant de témoignage convaincant des attributs de performance de base de l'équipement, y compris le positionnement précis des trous, les bords perforés lisses,et la stabilité structurelle globale des pièces finies.
Cette ligne de production de perforation de faisceaux plats pour camions légers est une solution développée sur mesure, spécialement conçue pour le processus de perforation de faisceaux longitudinaux plats automobiles.Destinés principalement à l'usinage des poutres principales des camions et des véhicules spéciaux, il fournit une fabrication de trous de haute précision pour satisfaire aux exigences d'assemblage structurel de ces composants porteurs automobiles lourds et fabriqués sur mesure.
