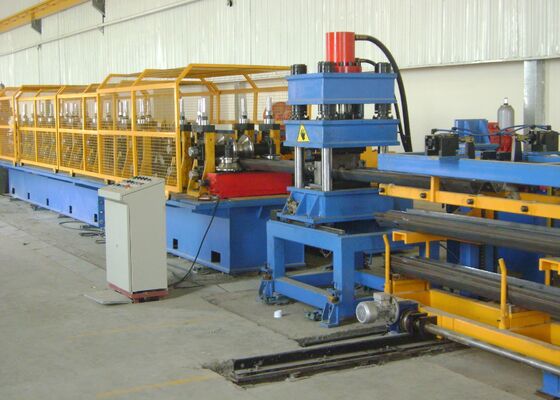

Modèle RF300 Autoroutes à deux vagues de courbure à froid formant une ligne de production automatique pour l'utilisation de garde-corps
Présentation du produit:
Les garde-corps formant la ligne de production de garde-corps peuvent réaliser la feuille unique d'origine de multi-processus, de production ininterrompue, de dépliage en série,le niveauLa ligne de production a une vitesse de production élevée.production de perforation et de moulage continu en ligne, facile à utiliser et nécessitant moins de main-d'œuvre.
Configuration du produit:
| Matériel |
Aciers à faible teneur en carbone laminés à froid |
| Résistance au rendement des matières premières |
23Mpa |
| Résistance à la traction des matières premières |
450 MPa |
| Diamètre extérieur de la bobine |
≤Ф1300 mm |
| Diamètre intérieur de la bobine |
F508 mm |
| Largeur de bande d'acier |
≤ 500 mm |
| Épaisseur de bande d'acier |
3 mm |
| Poids de la bobine unique |
≤ 5000 kg |
| Vitesse de la chaîne de production |
4 pièces/minute (longueur 4320 mm) |
Note: Le dessin du type de carton est soumis au dessin signé et confirmé définitivement par l'acheteur et le vendeur.
Processus de production:
La ligne de production fonctionne selon le flux de processus suivant:Décodage → Boucle (entreposage) → Servo-alimentation de nivellement → 315T perforation (coupe) + perforation et pressage de renforcement → courbure à froid → décharge
Configuration et finalité de l'unité

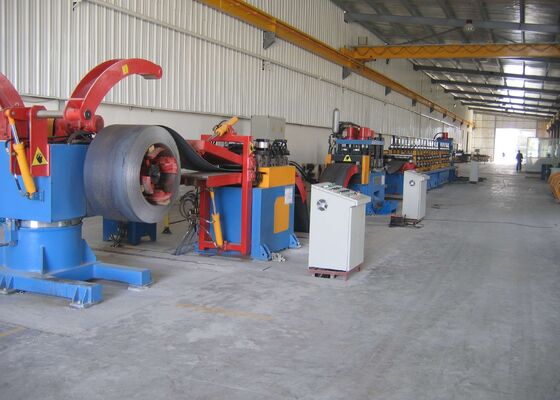

Découler - 1 jeu
Développement: la machine est en mode support unique. Le moteur entraîne l'arbre de décoillement pour libérer la bobine.et l'alimentation hydraulique entraîne le dispositif de tension de l'arbre de décoiler pour fixer la bobine sur l'arbre de décoilerLa structure de tension est de type coin et l'état de fonctionnement est stable et fiable.
Le découler est un découler automatique. Lorsque la bobine est installée sur l'arbre de découler, l'arbre de découler tourne activement pendant le fonctionnement réel de toute la ligne,et sa puissance de traction provient du moteur de décoilerPour assurer la sécurité de fonctionnement réelle du découler, le découler peut libérer automatiquement la bobine en fonction de la vitesse de fonctionnement de l'ensemble de la ligne.le découler est équipé d'un frein pneumatique.
Le découler contient également 4 déflecteurs et un bras de pressage pour empêcher le découler pendant le processus de décoiling et assurer la sécurité de l'opérateur.
| Diamètre intérieur de la bobine |
F508 mm |
| Diamètre extérieur maximal admissible de la bobine |
F1300 mm |
| Largeur maximale admissible de la bobine |
500 mm |
| Poids maximal de la charge de la bobine |
≤ 5000 kg |
| Puissance du moteur du déverrouillage |
≈3kw (sous réserve de la conception finale) |
Dispositif de stockage (silo) - 2 ensembles
Objet: Utilisé pour amortir le décalage de vitesse entre la machine de levage et de perforation de dépliage et la machine de perforation et la machine de formage de flexion de rouleau, et pour corriger l'écart.Il fait fonctionner la ligne entière en douceur et complètement.
Structure: Le dispositif de stockage est constitué de deux parties: des rouleaux à arc et un dispositif de support.Ils sont composés de cadres en arc et d'un groupe de rouleaux flexiblesLa surface des rouleaux est chromée, un interrupteur photoélectrique est installé dans le trou de la cuve de décharge pour contrôler la position du rouleau de matériau entrant dans le trou.de sorte que la vitesse de chaque pièce de travail peut être parfaitement assortie.
Servo-alimentateur de nivellement - 1 jeu
Objectif: Alimentation du matériau de la feuille selon la longueur réelle des pas requise pour le poinçonnage. Plusieurs ensembles de paramètres d'alimentation peuvent être réglés à la fois, ce qui est pratique et rapide.La précision d'alimentation est exacte sans tolérance cumulée.
Il adopte un réglage à 5 rouleaux (2 rouleaux sur la couche supérieure, 3 rouleaux sur la couche inférieure, réglage de vis), 1 paire de rouleaux de guidage, serrage pneumatique des rouleaux d'alimentation,régulation de la vitesse de conversion de fréquence, et commande de commutateur électrique.L'avant de la machine de nivellement est également équipé d'une tête de pelle télescopique et un dispositif de pressage pour assurer que le rouleau de matière première entre dans la machine de nivellement en douceur et en toute sécurité.
Structure: Il est constitué d'un cadre, d'un système de serrage et d'un système de servo-entraînement.
| Vitesse maximale d'alimentation |
40 m/min |
| Largeur maximale admissible d'alimentation |
≤ 500 mm |
| Épaisseur d'alimentation admissible |
≤ 3 mm |
| Erreur d'alimentation unique |
≤ ± 0,15 mm (cette tolérance n'est pas cumulée) |
| Servo moteur |
≈3 kW (sous réserve de la conception finale) |
| Le matériau du rouleau d'alimentation est 9Cr2Mo (ou GCr15), dureté HRC55-60 |
