Machine de fabrication de profilés de poutres de glissières de sécurité routières automatiques Ф508mm Diamètre intérieur de la bobine

Machine de fabrication de panneaux de poutres de profilage de glissières de sécurité routières automatiques Ф508mm Diamètre intérieur de la bobine

Présentation du produit :

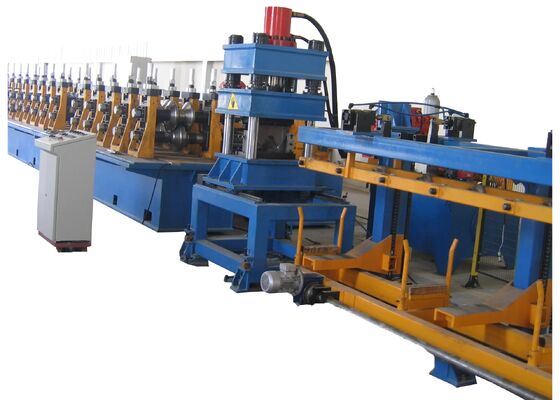

Ligne de formage de glissières de sécurité routières, ligne de production de protection routière, ligne de formage de glissières de sécurité. Peut réaliser la production ininterrompue d'une seule feuille d'origine en plusieurs étapes, en définissant le déroulement, le nivellement, le poinçonnage, le formage, le cisaillement en une production continue, de sorte que l'apparence du produit soit standard, que le poinçonnage soit cohérent et que l'installation soit facile. La ligne de production a une vitesse de production élevée, un poinçonnage en ligne et une production de moulage continue, facile à utiliser et nécessitant moins de main-d'œuvre.

Configuration du produit :

Remarque : Le dessin du type de panneau est soumis au dessin finalement signé et confirmé par l'acheteur et le vendeur.

Processus de production :

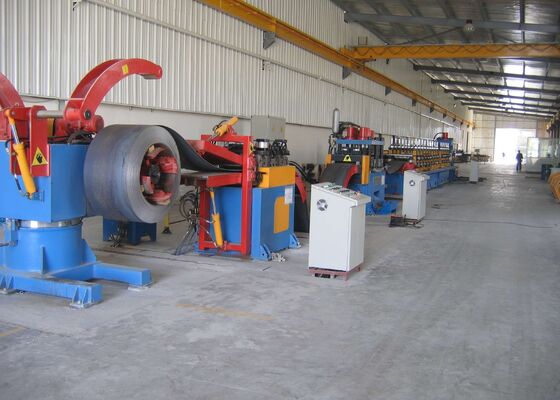

La ligne de production est exploitée selon le flux de processus suivant : Déroulement → Boucle (stockage) → Alimentation de nivellement servo → Poinçonnage (découpe) 315T + presse de poinçonnage et de renforcement → pliage à froid → déchargement

Machine de profilage - 1 ensemble

Objectif : Utilisé pour obtenir la forme d'interface requise grâce au processus de pliage par rouleau.

Structure : L'unité de formage adopte un cadre indépendant (style arche à changement rapide). Entraînée par un moteur et un réducteur, et entraînée par une boîte de réduction. Le rouleau de formage est conçu par un logiciel professionnel. Le matériau est en acier à mouler de haute qualité Cr12, avec une dureté de HRC58~62 après trempe (les caractéristiques physiques sont équivalentes au matériau américain D2). La surface du rouleau est polie après usinage fin. Le rouleau a une grande précision et une longue durée de vie.
L'arbre inférieur est entraîné, et les arbres supérieur et inférieur utilisent des engrenages synchrones si nécessaire. L'entraînement principal est entraîné par une boîte de réduction. Le matériau de l'objet de la boîte de réduction est ZG45 ou le soudage de tôles d'acier.
L'écrou extérieur de l'arche est à gauche (arbre inférieur) et à droite (arbre supérieur).

Système hydraulique -2 ensembles

Objectif : 1 ensemble fournit l'alimentation pour le dérouleur, le chariot de chargement et la poinçonneuse ; l'autre ensemble fournit un support d'alimentation pour la découpe hydraulique.

Structure : La structure combinée de la pompe et de l'accumulateur est adoptée, et la vitesse d'action de poinçonnage et de cisaillement est rapide, ce qui améliore la vitesse de la ligne de production. Le refroidisseur refroidi par air est utilisé pour la dissipation thermique afin de répondre aux exigences de production de charge élevée et de température élevée. Ce système hydraulique est un système hydraulique rapide, adapté aux lignes de production de poinçonnage à grande vitesse, de rouleaux de trous et de pliage à froid par cisaillement. Les principaux composants hydrauliques sont les produits Beijing Huade.
Les principaux composants sont : pompe à huile, moteur, vanne hydraulique, électrovanne, filtre et réservoir d'huile hydraulique, etc.
Le système hydraulique utilise un filtre, et la propreté de l'huile est garantie à des niveaux de 6 à 8.

Unité de commande électrique -1 ensemble

L'ensemble de la ligne adopte un mode de contrôle homme-machine combinant PLC et écran tactile. Les spécifications, la quantité et les paramètres du système des pièces peuvent être définis via l'écran tactile. Plusieurs ensembles d'instructions d'utilisation peuvent être stockés en une seule fois. Il a un degré élevé d'automatisation et dispose d'une fonction d'alarme en cas d'anomalie dans la ligne de production. Le fonctionnement de l'ensemble de la ligne de production peut être surveillé via le système de contrôle. Après une panne de courant ou un arrêt dans un état anormal, le traitement peut continuer en fonction des paramètres de fonctionnement précédemment définis.

Description des principaux composants électriques :
