Modèle DFCP150 ligne de formage de rouleaux de plaques de corrugation avec fonction de trou de perforation

Modèle DFCP150 ligne de formage de rouleaux de plaques de corrugation avec fonction de trou de perforation

Présentation du produit:

La ligne de formage de rouleaux de plaque ondulée peut réaliser la feuille unique d'origine de multi-processus, de production ininterrompue, de dépliage, de nivellement, de perforation, de formage,cisaillement en une seule production continueLa ligne de production a une vitesse de production élevée, perforation en ligne et production de moulage continu,facile à utiliser et nécessitant moins de main-d'œuvre.

Configuration du produit:

Remarque: lors de la confirmation de la commande, les deux parties doivent signer ensemble le dessin du profil, le dessin du trou de perforation et le dessin de la partie arc.

Processus de production:

Découler- réglateur - boucle de matériau servo-alimentateur puncheur boucle de matériau-- rouleau principal ex-coupeur - pièce en extérieur

Principaux composants de la ligne de formage des rouleaux:

Un ensemble de décoilers (incluant la roue à bobine et le support d'assistance)

Ce désocylérateur est un modèle à tête unique, le moteur entraîne l'arbre de décoiler pour ouvrir la bobine d'acier et la puissance hydraulique rend l'arbre de décoiler un dispositif d'expansion pour faire en sorte que la bobine d'acier soit bien fixée sur l'arbre de décoiler.La structure de la pièce dépensière est le modèle “ wedge ”. Lorsque la ligne complète est en état de fonctionnement normal, le décoiler fonctionne automatiquement.

Il protégera l'opérateur pendant le processus de travail.
Le décoiler comprend également 4 pièces de plaque de bloc de matière première, afin de maintenir la bobine d'acier bien fixée sur l'arbre du décoiler lorsque le décoiler est en état de fonctionnement.Plaque de bloc peut être installé et retiré en bas selon les exigences de travail réelles.

Voiture en bobine:
Il est utilisé pour charger et décharger la bobine d'acier de l'arbre de décoiler.un cylindre hydraulique fournit de l'énergie à cet appareil.
Puissance du moteur de la voiture à bobine: ≈3 kW (sous réserve de la conception finale)

Assistance de l' assistant:
Afin de rendre l'arbre de décoiler sûr lorsque la bobine d'acier est chargée dessus, il a un cadre d'assistance pour le soutenir. le cadre d'assistance est un modèle hydraulique, il peut se déplacer vers le haut et vers le bas.Lorsque le cadre assistant fonctionne, la partie articulée de celui-ci sera verrouillée automatiquement, il peut garder le cadre d'assistance pour être le support de l'arbre de décoiler stable.
Poids du support:15000 kg

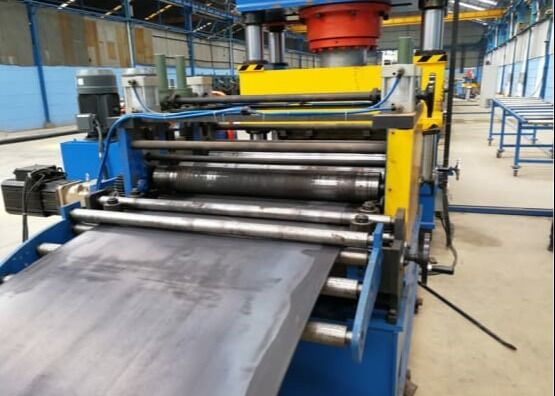

Machine de nivellement 1 jeu

Cette plateforme utilise un modèle de 5 rouleaux. La couche supérieure a 2 rouleaux et la couche inférieure a 3 rouleaux. L'espace entre les rouleaux et la couche inférieure peut être réglé manuellement par mandrin à vis.
Une paire de rouleaux de guidage sont installés à l'avant de la partie du rouleau de nivellement, le rouleau d'alimentation est bien pincé par cylindre pneumatique.L'opérateur peut le contrôler selon les exigences de travail réelles.
Dans la partie avant de l'élévateur principal, une tête de pelle télescopique spéciale est installée sur la plaque de base de l'élévateur.cette pelle va se déplacer et guider la matière première pour entrer dans le dispositif de nivellement en douceur.

Contrôle de conversion de fréquence

Afin de permettre à la bobine d'acier de la matière première de pénétrer facilement et en douceur dans la pièce de nivellement, un guide de matériau et un bras de presse sont installés entre le décoiler et le nivelleur.Ce dispositif comprend principalement le bras de presse, table de support, tête de pelle et etc. bras de presse, table de support et tête de pelle est entraîné par cylindre hydraulique, bras de presse a un rouleau de puissance, il est utilisé pour aider à l'alimentation.Le rouleau de puissance est entraîné par un moteur de 3 kWCette partie peut aider l'opérateur à alimenter la feuille de matière première pour entrer dans la partie de nivellement, cela permettra d'économiser du temps pour l'opérateur.

Dispositif de soudage des boutons de cisaillement 1 jeu

Fonction: Couper la tête et la queue de la feuille pour compléter le soudage de la feuille.
Structure: Il est composé d'une machine à tondre, d'un dispositif de pressage de la tête et de la queue du matériau, d'un dispositif de guidage, d'une plateforme de soudage, d'un dispositif d'alimentation par pincement, d'un système d'entraînement, d'une base, etc.avec rouleaux latéraux réglables devant et derrière. Le cadre est une structure de soudage de profil + plaque d'acier, cisaillement hydraulique, pressage hydraulique et plate-forme de pressage. Plaque de support en cuivre. Soudage manuel à l'arc argon, meulage manuel.L'utilisateur de la machine à souder doit la préparer lui-même..
