Ligne de formage de rouleaux de tôle ondulée pour acier laminé à chaud, épaisseur de matière première 5~7 mm
Présentation du produit :
La ligne de formage de rouleaux de tôle ondulée peut réaliser la production ininterrompue d'une seule feuille d'origine en plusieurs étapes, en intégrant le déroulement, le nivellement, le poinçonnage, le formage et le cisaillement en une production continue, de sorte que l'apparence du produit soit standard, que le poinçonnage soit cohérent et que l'installation soit facile. La ligne de production a une vitesse de production élevée, un poinçonnage en ligne et une production de moulage continue, facile à utiliser et nécessitant moins de main-d'œuvre.
Configuration du produit :
| Type de matière première |
acier laminé à chaud |
| Limite d'élasticité de la matière première |
max 235 MPa |
| Résistance à la traction de la matière première |
max 550 MPa |
| Diamètre extérieur de la bobine d'acier approprié |
≤Φ1500 mm |
| Diamètre intérieur de la bobine d'acier approprié |
Φ610mm |
| Largeur de la matière première |
≤1500mm |
| Épaisseur de la matière première |
2,5~7 mm |
| Poids d'une seule bobine d'acier |
max 15000 kg |
Remarque : lorsque la commande est confirmée, les deux parties doivent signer ensemble le dessin de profil, le dessin des trous de poinçonnage et le dessin de la partie en arc.
Processus de production :

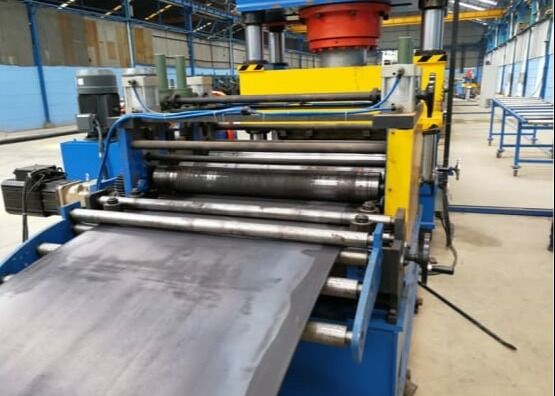

Dérouleur - niveleur - boucle de matériau — alimentateur servo — poinçonneuse — boucle de matériau — profileuse principale — cisailles - pièce à l'extérieur
Cisailles 1 ensemble

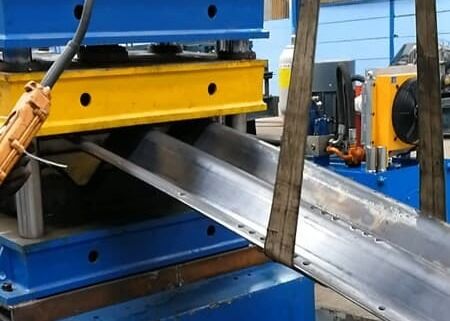

Les principaux composants des cisailles sont la plaque de base, le vérin pneumatique, le rail de guidage linéaire, le bâti de cisailles, la matrice de cisailles et le vérin hydraulique, etc. Le vérin hydraulique fournit la puissance aux cisailles.
La lame de la cisaille est de type cisaillement à double tranchant.
Matériau de la matrice de cisaille : Cr12MoV (HRC58~62)
Tolérance de la longueur de coupe : ±1,5 mm
Système hydraulique 3 ensembles
Ces trois systèmes sont utilisés pour alimenter en énergie le dispositif hydraulique. Le premier système alimente le dérouleur, le chariot à bobines, le bâti auxiliaire, le guide et le bras presseur, la pré-coupe et la partie soudure ; le deuxième système alimente la poinçonneuse ; le troisième système alimente la cisaille finale.
Chaque système utilise une structure composite pompe et accumulateur, toutes les zones de déroulement, de nivellement et de poinçonnage et de coupe ont une vitesse de fonctionnement beaucoup plus rapide et stable. Le système est meilleur pour améliorer la vitesse de fonctionnement de la ligne de production. Un refroidisseur est associé à un refroidissement par air, des exigences de production élevées pour répondre à la charge de travail et aux températures élevées. Le système hydraulique spécialement conçu pour la poinçonneuse à grande vitesse et la cisaille mobile est beaucoup plus professionnel. Les principaux composants hydrauliques sont de marque Atos.
Les principaux composants du système hydraulique comprennent le moteur, la pompe à huile, le filtre, le réservoir d'huile, la vanne hydraulique, l'électrovanne, etc.
L'huile hydraulique de ce type de système doit être maintenue au grade 6~8.
Système de contrôle électrique 1 ensemble
Ce système utilise un automate programmable (PLC) pour contrôler toutes les actions de travail. La quantité de production et la longueur de chaque pièce seront mesurées automatiquement ; l'interface homme-machine, l'écran tactile permet de saisir et d'annuler les données de travail. Il est pratique de contrôler la profileuse.
Le panneau de commande dispose d'une interface de fonctionnement en anglais, ce qui permet à l'opérateur de saisir et d'annuler facilement les données de travail.
