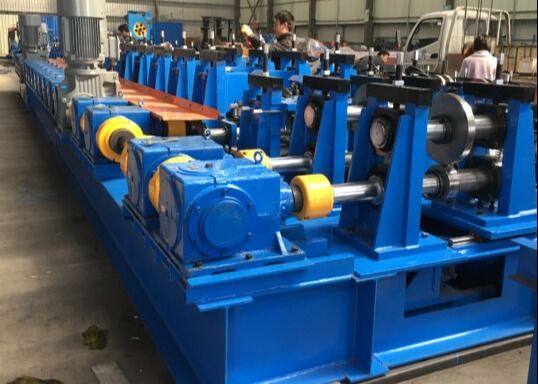

Épaisseur de bande d'acier de 10 mm en forme de U à travers l'arbre, machine de formage réglable automatique modèle UF150

Épaisseur de bande d'acier de 10 mm en forme de U à travers l'arbre, machine de formage réglable automatique modèle UF150

Présentation du produit:

Machine de formage réglable automatique en forme de U à travers l'arbrepeut réaliser la feuille unique d'origine de production continue en plusieurs procédés, en déroulant, en nivelant, en perforant, en formant et en tondant en une seule production continue,afin que la norme d'apparence du produitLa ligne de production a une vitesse de production élevée, la production de perforation en ligne et de moulage continu, facile à utiliser et utilise moins de main-d'œuvre.

Configuration du produit:

Note: Le dessin du type de carton est soumis au dessin signé et confirmé définitivement par l'acheteur et le vendeur.

Processus de production:

La ligne de production fonctionne selon le flux de processus suivant: Décodage → Nivelation et alimentation → Flexion à froid → Coiffure hydraulique → Décharge

Composition et description détaillée de l'équipement

Machines hydrauliques entièrement automatiques de dépliage - 1 jeu

Décoiling: la machine est en mode tête unique (support unique, structure de tension hydraulique à quatre liaisons, réglage rapide et fiable.Pour assurer la sécurité de fonctionnement réelle de la machine de décodage, la machine de décodage est équipée d'un dispositif de freinage pneumatique. La machine de décodage contient également 4 déflecteurs pour empêcher la bobine de se desserrer pendant le processus de décodage.

Appareil d'alimentation et de nivellement -1 jeu

Il est pratique pour l'alimentateur de niveler la machine en douceur,en toute sécurité et rapidement.

Machine de nivellement: elle adopte un nivellement à 5 rouleaux (2 rouleaux sur la couche supérieure, 3 rouleaux sur la couche inférieure, réglage de vis), 1 paire de rouleaux d'alimentation, serrage pneumatique des rouleaux d'alimentation,régulation de la vitesse de conversion de fréquence, et commande de commutateur électrique.L'avant de la machine de nivellement est également équipé d'une tête de pelle télescopique et d'un dispositif de pressage de matériau pour assurer que le rouleau de matière première entre dans la machine de nivellement en douceur et en toute sécuritéLe rouleau de serrage peut être réglé vers le haut et vers le bas pour faciliter le réglage de l'écart de nivellement et de l'inclinaison.

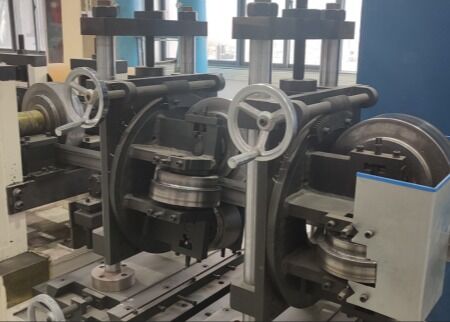

Machine de formage à froid à largeur réglable à travers l'axe -1 jeu

Utilisé pour obtenir la forme de la section transversale désirée par le processus de flexion du rouleau.

Structure: la machine de formage automatique réglable à travers-axe est utilisée pour compléter des profils de différentes largeurs de fond et de hauteurs de taille sans changer de rouleaux.Le réglage de la spécification est effectué par le servo-moteur. Lorsque vous changez de produits de spécifications différentes, il vous suffit d'entrer la taille du produit des spécifications correspondantes sur l'écran tactile.Il est pratique et rapide sans changer les rouleaux.

Puissance du servomoteur réglable en largeur: 3 kW
L'unité de formage adopte une machine de formage de cadre indépendante, un moteur à entraînement réducteur et une transmission réductrice indépendante.
Passe de formage: 16 passes
diamètre de l'arbre de la machine de formage: φ160 mm;
Lorsque l'épaisseur de la plaque d'acier change, l'espace entre les rouleaux supérieur/inférieur est réglé manuellement par la roue de main
Vitesse maximale de la ligne de formage: 15 m/min.
Puissance du moteur: 132 kW
Le rouleau de formage est conçu par un logiciel professionnel. Le matériau est de l'acier moulé de haute qualité Cr12, et la dureté après séchage est de HRC58 ~ 62 (équivalent au matériau américain D2/D3).La surface du rouleau est poli après un usinage finLe rouleau a une grande précision et une longue durée de vie.
