Ligne de production automatique de dévidoir, poinçonnage et pliage à froid de plateaux de câbles pour bobines d'acier simples de 7000 kg

Poids de bobine d'acier unique de 7000 kg Décoiler automatique de plateau de câble perforant ligne de production de pliage à froid

Présentation du produit:

Décoiler automatique du plateau de câble, ligne de production de poinçonnage et de pliage à froid peut réaliser la feuille unique d'origine de multi-processus, production ininterrompue, dérouler, niveler, poinçonner, former,cisaillement en une seule production continueLa ligne de production a une vitesse de production élevée, perforation en ligne et production de moulage continu,facile à utiliser et nécessitant moins de main-d'œuvre.

Configuration du produit:

Processus de production:

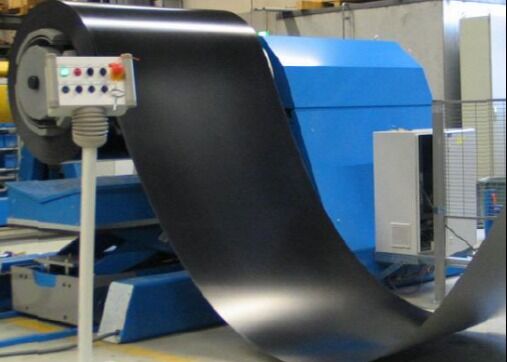

Circuit de décoiling-rééquilibrage-matériel  servo-alimentateur  perforateur à plusieurs stations (coupe)  rouleau principal  sortie du profil final

Principaux composants

Plateforme de transmission d'énergie 1 jeu

Application: transporter la feuille de perforation à la machine de formage
Structure: Il adopte un convoyeur à courroie avec dispositif de guidage, principalement composé d'un cadre, d'un dispositif de puissance, d'un convoyeur à courroie, d'un dispositif de réglage de la largeur, d'un dispositif de guidage, etc. La vitesse d'alimentation est infiniment réglable,correspondant à la vitesse de la machine de moulage.

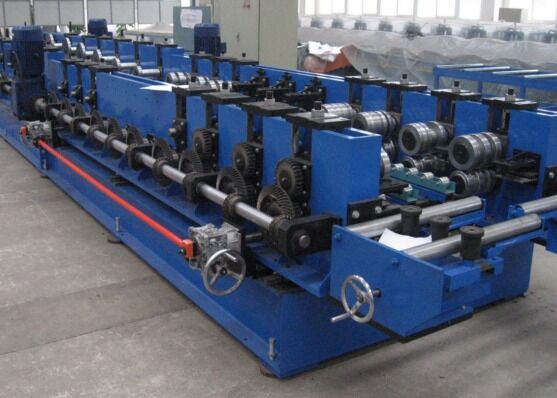

Machine de formage réglable au levier -1 ensemble

Application: Utilisé pour rouler la forme de plaque finie requise à la forme de section transversale finale requise par le processus de flexion du rouleau.
Structure: l'unité de formage adopte le mode de machine de formage en porte-à-faux, entraînée par un moteur, un réducteur et un engrenage en spirale.

Lorsque vous fabriquez des produits avec des largeurs de fond et des hauteurs de taille différentes, il vous suffit de définir les paramètres sur l'écran tactile, ce qui est pratique, rapide et fiable.

Le rouleau de formage est conçu par un logiciel professionnel. Le matériau est fabriqué en acier moulé de haute qualité Cr12, et la dureté après séchage est de HRC58 ~ 62 (équivalent au matériau américain D2/D3).La surface du rouleau est poli après finitionLe rouleau a une grande précision et une longue durée de vie.

La partie de formage principale contient deux machines de formage. La base de la machine de formage est équipée d'un dispositif mobile, qui peut se déplacer longitudinalement sur vos rails de guidage prédéfinis.Deux machines de formage et une pour la fabrication de carreaux en forme de C,
Paramètres: dépassements de formage: 10+12 dépassements

1 ensemble de supports sans alimentation (longueur totale de 12 mètres)

Le rack est en mode non alimenté, avec deux sections au total et chaque section est longue de 6 mètres.qui est pratique pour le transport et l'utilisation dans différents endroits.

Système hydraulique 1 jeu

Application: fournir un support électrique pour le déroulant et le poinçonnage.

Structure: la structure combinée de la pompe et de l'accumulateur est adoptée, l'action de poinçonnage et de cisaillement est rapide et la vitesse de la ligne de production est améliorée.Le refroidisseur refroidi à l'air est utilisé pour dissiper la chaleur pour répondre aux exigences du travail et de la production sous haute charge et à haute températureLe système hydraulique est un système hydraulique rapide, adapté pour les lignes de production de poinçonnage à grande vitesse, de formage de rouleaux et de cisaillement à froid.Les principaux composants hydrauliques adoptent les produits de Beijing Huade.

Les principaux composants sont la pompe à huile, le moteur, la vanne hydraulique, la vanne solénoïde, le filtre et le réservoir d'huile hydraulique, etc.

Unité de commande électrique - 1 ensemble

L'ensemble de la ligne adopte le mode de commande homme-machine combinant PLC et écran tactile.et plusieurs ensembles d'instructions de fonctionnement peuvent être stockés en même temps. Il a un haut degré d'automatisation. Il a une fonction d'alarme en cas d'anomalies dans la ligne de production. Le fonctionnement de l'ensemble de la ligne de production peut être surveillé par le système de contrôle.Après coupure de courant ou arrêt anormal, le traitement peut être poursuivi selon les paramètres de travail préalablement définis.
