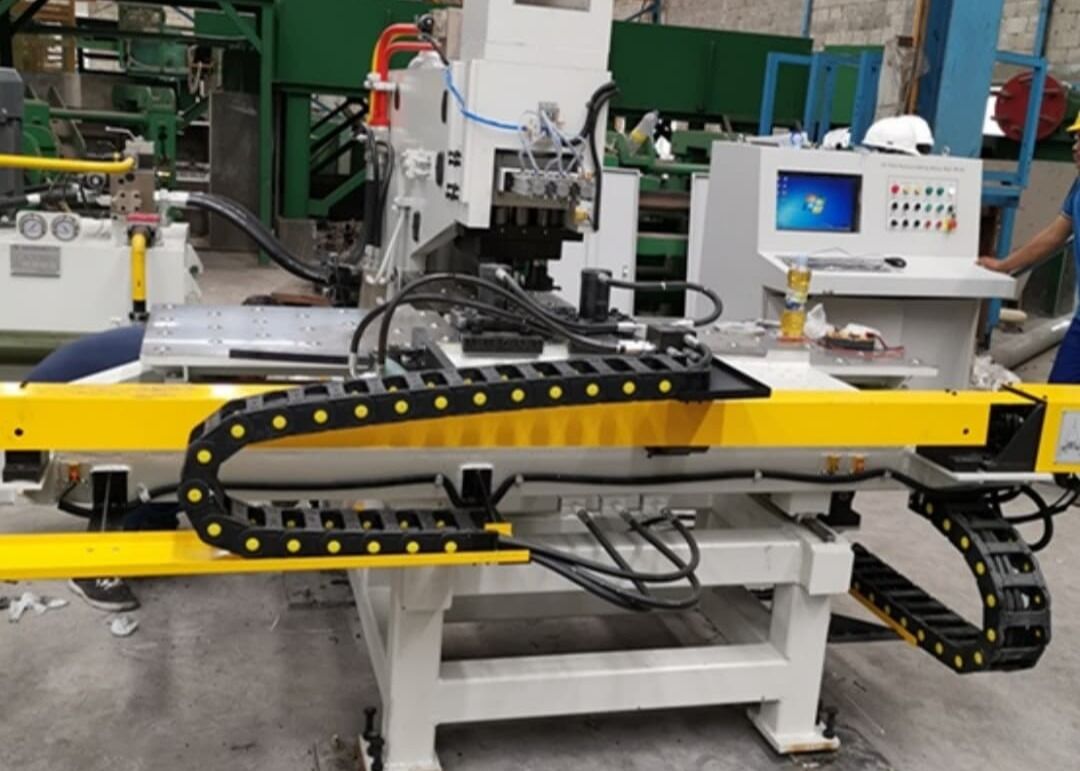

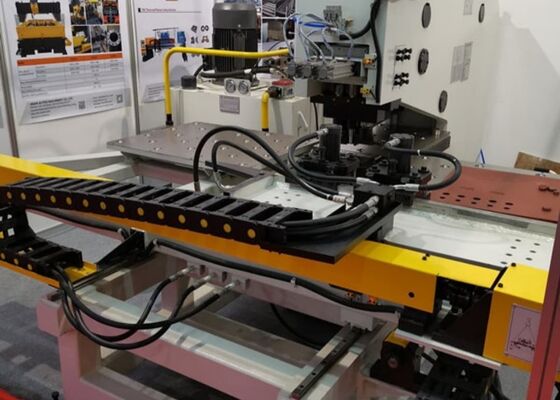

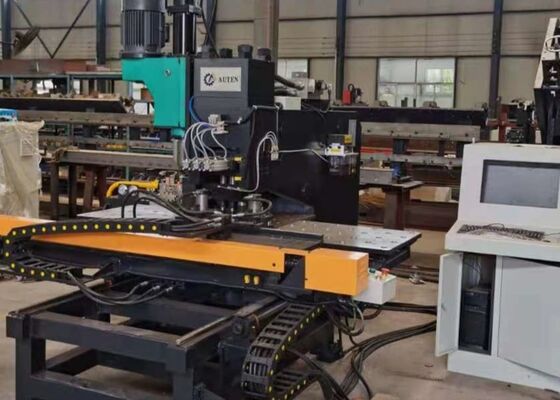

Modèle BNHD120 Machine automatique CNC hydraulique de perforation de plaque d'acier 1500*800 mm pièce à usiner
Introduction du produit:
Cette machine à perforer et percer les plaques CNC est conçue pour l'industrie de la production de tours en acier, offrant une précision exceptionnelle en perforation, marquage,opérations de forage pour les composants de tôles d'acierEn outre, il présente une grande souplesse, ce qui facilite l'exécution des tâches de perçage, de perçage et de marquage sur une large gamme de pièces métalliques.en soutenant ainsi un large éventail d'applications industrielles.
Configuration du produit:
| Modèle |
BNHD120 |
| Taille maximale de la pièce en mm |
1500*800 |
| Diamètre maximal de perforation (mm) |
Φ26 |
| Diamètre maximal du forage (mm) |
Φ50 |
| Tapeur de broche de forage |
NT1 société civile |
| Épaisseur de la plaque (mm) |
Percussion |
5Je ne sais pas.25 (Q235) |
| Forage |
40 |
| Force de frappe (kN) |
1000/1200 |
| Force de marquage (kN) |
800/1200 |
| Distance minimale entre le trou et le bord de la plaque (mm) |
Percussion |
25 |
| Forage |
Cela dépend du diamètre du trou. |
| Taille des caractères (mm) |
14*10*19 |
| Quantité de caractère |
12 |
| Machines de traitement des matières |
4 |
| Vitesse d'alimentation du forage (mm/min) |
0 à 5000 |
| Traction de la broche de forage ((mm) |
350 |
| Vitesse de rotation de la broche de forage ((r/min) |
30 à 3000 |
| Mode de programmation |
Programme de commande, logiciel de dessin ou de mise en page Auto CAD |
| Dimensions globales L*W*H (m) |
3.3*3.2*3 |
Caractéristique du produit:
1La machine à perforer et marquer les canaux en acier CNC est dotée d'un cadre soudé robuste de type C, assurant une intégrité structurelle exceptionnelle et offrant un espace de fonctionnement suffisant.Il est équipé de trois stations de découpe, dont l'un est exclusivement dédié au marquage et prend en charge l'indexation automatique entre les stations pour améliorer l'efficacité du flux de travail.d'une hauteur supérieure ou égale à 300 cm3Les pièces sont placées en toute sécurité sur une table de travail à roulement à billes, ce qui facilite une manipulation en douceur et sans effort.Le mouvement le long des axes X et Y est entraîné par des servomoteurs, avec des vis à billes de haute précision assurant une transmission précise, tandis que la précision de la position de perforation est contrôlée par un contrôleur logique programmable (PLC),permettant une automatisation complète du processus d'usinageLe système prend également en charge le stockage, la récupération et la réutilisation des programmes de pièces de travail, assurant ainsi des cycles de production en lots transparents.
2La machine de perçage d'acier CNC intègre une technologie de pointe de contrôle numérique par ordinateur (CNC), associée à des systèmes d'alimentation à servo-moteur,assurer une efficacité opérationnelle exceptionnelle et une précision constante sur une grande variété de pièces.
3Les principaux composants fonctionnels de la machine sont conçus avec une structure modulaire, ce qui facilite l'entretien et optimise les processus de réparation.
4. La machine de perforation et de marquage de plaques métalliques CNC intègre les fonctions de perforation, de marquage et de perçage dans un seul processus cohérent,offrant des capacités polyvalentes dans un cycle opérationnel unifié.
5Le module de forage est équipé de caractéristiques clés telles qu'une alimentation rapide vers le bas, une progression d'usinage précise et une rétraction rapide,amélioration considérable de l'efficacité opérationnelle dans les environnements de travail pratiques.
6Grâce à un système avancé d'auto-diagnostic de détection des défauts, la machine identifie rapidement tout problème opérationnel, permettant une maintenance en temps opportun et assurant une fiabilité de production continue.
7Le processus de programmation a été conçu en tenant compte de la facilité d'utilisation: les opérateurs peuvent directement saisir dans le système de commande les diamètres des trous, les coordonnées de position et les quantités de lot.le système est entièrement compatible avec les programmes créés par un logiciel spécialisé de lofting et prend en charge la conversion transparente des fichiers CAD/CAM, assurant une exécution harmonieuse et efficace du programme.
Détails de la machine:
Ce système spécialisé de traitement des métaux est soigneusement conçu pour effectuer des opérations de poinçonnage, de marquage et de perçage sur des plaques d'acier dans l'industrie de fabrication de tours en acier.Il offre une précision d'usinage exceptionnelleAu-delà de sa fonction principale dans le secteur des tours en acier, cet équipement polyvalent effectue systématiquement des perforations, des forages, deset tâches de marquage sur plaques métalliques pour un large éventail d'applications industriellesIl assure une efficacité opérationnelle supérieure et un traitement précis pour diverses pièces métalliques, rationalisant ainsi les flux de travail et améliorant la qualité des produits dans plusieurs secteurs industriels.
