Modèle BPF250 Ligne de production CNC de formage par poinçonnage de supports solaires pour acier à faible teneur en carbone laminé à chaud
Introduction du produit
La ligne de production automatique de ponçage et de formage de supports solaires peut réaliser la seule feuille originale de production ininterrompue en plusieurs processus, en déroulant, en nivelant, en perforant, en formant,cisaillement en une seule production continueLa ligne de production a une vitesse de production élevée, perforation en ligne et production de moulage continu,facile à utiliser et nécessitant moins de main-d'œuvre.
Configuration du produit
| Matériel |
acier à faible teneur en carbone laminé à chaud |
| Résistance au rendement des matières premières |
235 MPa |
| Diamètre extérieur de la bobine |
≤F1600 mm |
| Diamètre intérieur de la bobine |
F508 mm |
| Largeur de bande |
≤ 250 mm |
| Épaisseur de bande d'acier |
1.5 à 2.5 mm |
| Poids du rouleau unique |
≤ 2500 kg |
| La ligne de production couvre une zone |
Pour les appareils à commande numérique |
Note: Les dessins de type de plaque sont soumis aux dessins signés et confirmés par l'acheteur et le vendeur.
Processus de production
La ligne de production est réalisée selon le procédé technologique suivant: Décoiling→Nivelation Servo Feeding→Punching→Formation à froid→Coupe hydraulique→Décharge
Configuration et fonction de l'unité

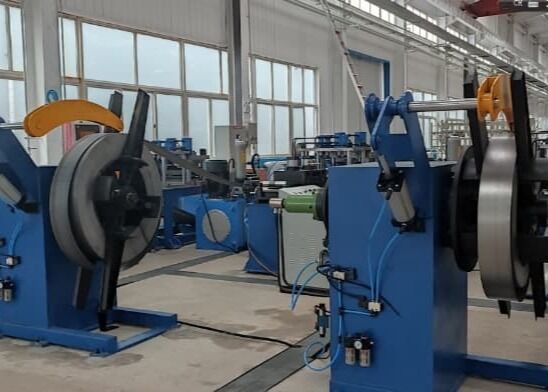

Décapsuleur
Dépliage: la machine est en mode tête unique, support unique, entraîne manuellement l'expansion et la contraction de l'arbre du matériau du dépliant.
La structure de tension est un type de tige de connexion, et l'état de fonctionnement est stable et fiable.
Le découler est équipé d'un dispositif de freinage pneumatique.
Afin d'éviter que le matériau ne se relâche pendant le défilement, le défileur est équipé d'un bras de pressage pneumatique pour assurer la sécurité des opérateurs.
Le découler contient également 4 déflecteurs pour empêcher le rouleau d'être mal aligné ou déroulé.
| Diamètre intérieur admissible de la bobine |
F508 mm |
| Diamètre extérieur maximal admissible de la bobine |
F1600 mm |
| Largeur maximale autorisée du rouleau |
250 mm |
| Poids maximal du roulement |
≤ 2500 kg |
Servo-alimentateur de nivellement 1 jeu
Utilisations: Alimentation du matériau de la feuille en fonction de la longueur d'étape requise réelle pour le poinçonnage, et peut définir plusieurs groupes de paramètres d'alimentation à la fois, ce qui est pratique et rapide.La précision d'alimentation est exacte sans tolérance cumulée.
Le servo-alimentateur contient 1 paire de rouleaux d'alimentation, utilisant le pressage au ressort et le relâchement pneumatique.
Structure: composée d'un cadre, d'un système de pressage et d'un système de servo-entraînement
| Vitesse maximale d'alimentation |
40 m/min |
| Largeur maximale admissible d'alimentation |
≤ 250 mm |
| Épaisseur d'alimentation admissible |
≤ 2,5 mm |
| Erreur d'alimentation unique |
≤ ± 0,2 mm (la tolérance n'est pas cumulative) |
| Le matériau du rouleau d'alimentation est 9Cr2Mo (ou GCr15), la dureté est HRC55-60 |
Une presse à percussion (y compris les matrices à percussion)
Application: en utilisant une presse hydraulique spéciale de 80T, la position de perforation peut être réglée le long de la largeur du matériau et présente les caractéristiques d'une structure raisonnable,longue durée de vie et réglage pratique.
Le système hydraulique équipé de cette machine à perforer est spécialement conçu pour la machine à perforer à plusieurs stations.et adopte un module de commande hydraulique spécial, qui présente les caractéristiques d'une vitesse de perforation rapide et d'un faible bruit, et est équipé d'un chauffe-eau de refroidissement pour dissiper la chaleur afin de répondre aux besoins de production continue.(Ce système hydraulique a été utilisé avec succès dans de nombreuses lignes de production)
Structure: Le modèle de presse hydraulique de cadre de soudage de plaque d'acier est adopté, ce qui est économique et applicable, et la vitesse est rapide.La distance de perforation peut être réglée dans la direction transversale de la plaque, et la distance de perforation peut être modifiée par le système de commande électrique.
Percussion: 1 jeu de 8 trous oblongs de 11x30 sont perforés à la fois.

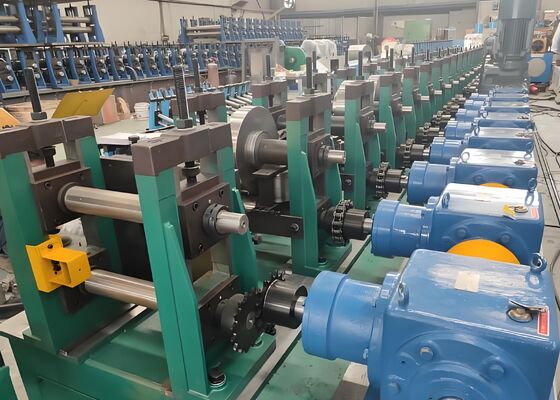

Machine à former des rouleaux 1 jeu
Application: Il est utilisé pour rendre la forme de la plaque finie souhaitée à la forme finale de l'interface souhaitée par le processus de flexion du rouleau.
Lors du remplacement de produits ayant des spécifications différentes, seule une partie de l'espacement doit être remplacée.
Structure: l'unité de formage adopte un rack indépendant (mode de style torii).Le matériau est fabriqué en acier de haute qualité Cr12La dureté après étanchéité est de HRC58 ~ 62. La surface du rouleau est poli après finition.
L'arbre inférieur est entraîné, et les arbres supérieur et inférieur utilisent des engrenages synchrones pour les passages nécessaires.
L'écrou extérieur de l'arche est gaucher (arbre inférieur) et droit (arbre supérieur).
| Matériau de l'arche |
Cast Iron, c' est tout. |
| Matériau de rouleaux |
45, éteint et trempé, dureté HRC42~45 |
| Paramètres: passages de formage |
16 passes |
| Diamètre de l'arbre de la machine de formage |
φ70 mm (sous réserve de la conception finale) |
| Puissance du moteur |
environ 22 kW (sous réserve de la conception finale) |
| Vitesse linéaire maximale |
5 à 20 m/min |
