Introduction du produit

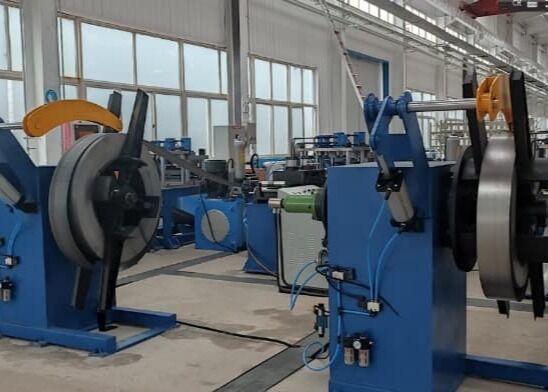

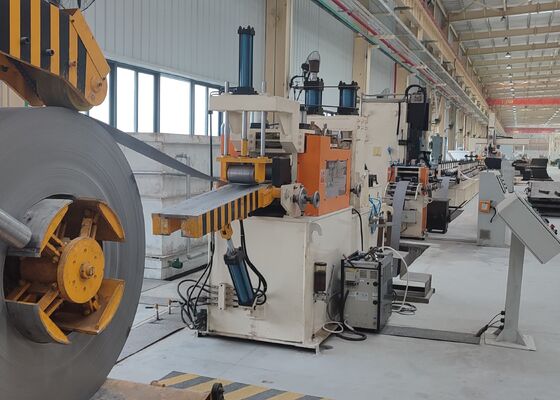

La ligne de production automatique de ponçage et de formage de supports solaires peut réaliser la seule feuille originale de production ininterrompue en plusieurs processus, en déroulant, en nivelant, en perforant, en formant,cisaillement en une seule production continueLa ligne de production a une vitesse de production élevée, perforation en ligne et production de moulage continu,facile à utiliser et nécessitant moins de main-d'œuvre.

Configuration du produit

Note: Les dessins de type de plaque sont soumis aux dessins signés et confirmés par l'acheteur et le vendeur.

Processus de production

La ligne de production est réalisée selon le procédé technologique suivant: Décoiling→Nivelation Servo Feeding→Punching→Formation à froid→Coupe hydraulique→Décharge

Configuration et fonction de l'unité

Machines de cisaillement hydraulique 1 jeu

Il est utilisé pour couper les pièces moulées jusqu'à une certaine longueur.
Structure: Les principaux composants comprennent le cadre de cisaillement, le matériel de découpe, le système hydraulique et d'autres composants.

Outil de coupe: 3 ensembles au total
Matériau du couteau: Cr12MoV (dureté après éteinte HRC58~62)

Système hydraulique 1 jeu

Application: fournir de l'énergie pour les machines à perforer et à couper.
Structure: la structure combinée de la pompe et de l'accumulateur est adoptée, et la vitesse d'action de perforation et de cisaillement est rapide, ce qui améliore la vitesse de la ligne de production.Le refroidisseur refroidi à l'air est utilisé pour dissiper la chaleur pour répondre aux exigences de production sous haute charge et à haute températureLe système hydraulique est un système hydraulique rapide, adapté aux lignes de production de poinçonnage, de laminage et de cisaillement à froid à grande vitesse.Les principaux composants hydrauliques adoptent les produits de Beijing Huade.

Les principaux composants sont la pompe à huile, le moteur, la vanne hydraulique, la vanne magnétique, le filtre et le réservoir d'huile hydraulique.
Le système hydraulique adopte des filtres, et la propreté de l'huile est garantie de grade 6-8.

Pression du système hydraulique: 22 Kpa
Puissance du système hydraulique: 15 kW

Unité de commande électrique 1 ensemble

L'ensemble de la ligne adopte le mode de commande homme-machine combinant PLC et écran tactile.Plusieurs ensembles d'instructions de fonctionnement peuvent être stockés en même tempsLe degré d'automatisation est élevé, il dispose d'une fonction d'alarme en cas d'anomalie de la ligne de production,et le fonctionnement de l'ensemble de la chaîne de production peut être surveillé par le système de contrôle. Après coupure d'alimentation ou arrêt d'état anormal, il peut continuer à traiter selon les paramètres de travail préalablement définis.

Machine à former des rouleaux 1 jeu

Application: Il est utilisé pour rendre la forme de la plaque finie souhaitée à la forme finale de l'interface souhaitée par le processus de flexion du rouleau.
Lors du remplacement de produits ayant des spécifications différentes, seule une partie de l'espacement doit être remplacée.

Structure: l'unité de formage adopte un rack indépendant (mode de style torii).Le matériau est fabriqué en acier de haute qualité Cr12La dureté après étanchéité est de HRC58 ~ 62. La surface du rouleau est poli après finition.
L'arbre inférieur est entraîné, et les arbres supérieur et inférieur utilisent des engrenages synchrones pour les passages nécessaires.
L'écrou extérieur de l'arche est gaucher (arbre inférieur) et droit (arbre supérieur).
