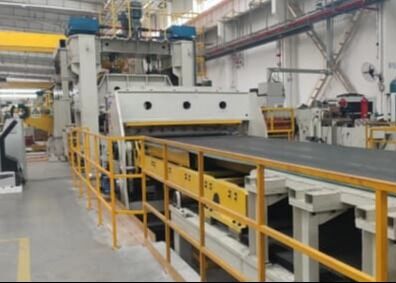

Modèle RFHJ2-30x2500 Ligne de levage et de cisaillement de la plaque d'enroulement de plaque épaisseur de plaque 12 ∼ 30 mm

Modèle RFHJ2-30x2500 Ligne de levage et de cisaillement de la plaque d'enroulement de plaque épaisseur de plaque 12 ∼ 30 mm

Résumé du produit:

Nom de la chaîne de production: chaîne de production de déroulage, de nivellement et de tonte
Modèle de chaîne de production: RFHJ1230×2500
Cette chaîne de production est utilisée pour le décodage, le nivellement, le cisaillement et l'empilement de bobines d'acier d'une épaisseur de 12 à 30 mm et d'une largeur de 800 à 2500 mm.

Configuration du produit

Le flux de processus est le suivant:

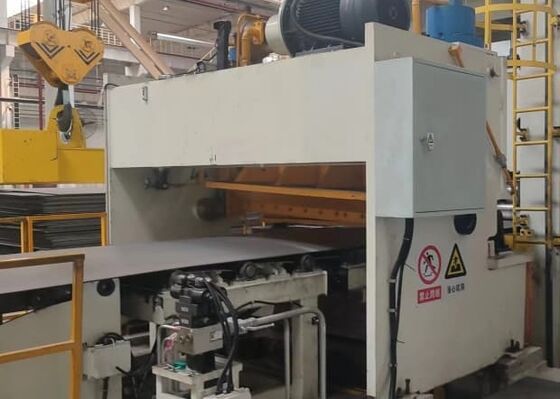

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Configuration et fonction de l'unité

Sillons à bobine en acier

Vue d'ensemble: La selle en acier est composée de deux parties symétriques en forme de V et est installée des deux côtés du fossé au-dessus du chariot de chargement.Il est utilisé pour stocker des bobines d'acier à traiter sans électricitéLe chariot de chargement peut soulever directement les bobines d'acier de la selle de bobine d'acier pour le chargement.

Spécifications techniques

2- Le chariot de chargement.

a. vue d'ensemble: utilisation d'un mouvement électrique et d'un levage hydraulique. Le poids de chargement est de 35 tonnes. Le chariot de chargement sert à charger le décoiler,et les doubles rouleaux au sommet du chariot forment une structure en forme de "V"Il est principalement composé d'un châssis, d'un cylindre hydraulique, d'un châssis de support et de 2 essieux de roue.et est ensuite soulevé par le cylindre hydraulique pour soulever la bobine à la hauteur requise, qui est la position centrale du mandrin du découler. Après le resserrement de la bobine, le cylindre est abaissé et le chariot retourne à son emplacement d'origine. La puissance moteur du chariot est de 4 kW;les câbles et les tuyaux d'huile sont protégés par des chaînes de support.

b. Spécifications techniques
Forme: marche électrique, levage hydraulique
Quantité: 1 unité
Matériau des pièces principales:
Matériel de support, plaque de chargement: soudage de plaques d'acier
Axe de roue: trempé 40Cr
Roue: 45 traitement d'éteinte HRC4550
Lubrification: lubrification centralisée manuelle

Paramètres techniques:

3Découler

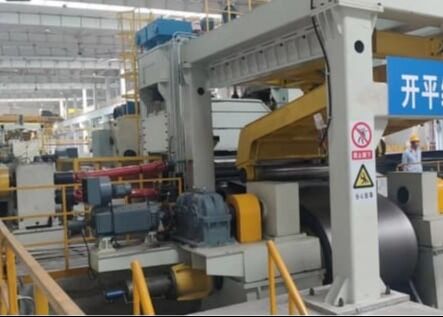

a. Vue d'ensemble: le découler est un dispositif utilisé pour placer des bobines d'acier et les dérouler. Le découler a une structure symétrique gauche-droite composée de 2 ensembles de tambours hydrauliques d'expansion et de contraction,2 séries de mouvements hydrauliquesLe tambour est constitué d'une broche de support, d'un siège coulissant en forme de coin, de quatre plaques arquées imbriquées dans le siège coulissant en forme de coin,un cylindre hydraulique tournantLe cylindre hydraulique est fixé à l'arrière de l'arbre d'appui et tourne ensemble, et sa tige passe à travers l'arbre d'appui et est reliée au siège coulissant en forme de coin.La tige de traction pousse et tire le siège coulissant en forme de coin à glisser, et la plaque d'arc élargit et contracte le tambour sous l'action du coin incliné.Le système d'expansion et de contraction a hydrauliquement contrôlé le maintien de la pression à sens unique pour empêcher les fuites de soupape interne et assurer efficacement la force de tension du mandrinLa broche est entraînée pour tourner par un moteur à travers un réducteur, et peut tourner vers l'avant et vers l'arrière.
Le découler fournit l'alimentation principale pour le conducteur de bobine d'acier et génère une contre-tension pendant le fonctionnement automatique, ce qui rend la chaîne de production fonctionnelle en douceur et en fiabilité.

Composition: (1) Base de la machine (2) Moteur et réducteur (3) support mobile (4) Mandrin (expandable) (5) Système hydraulique d'expansion et de contraction (6) Système hydraulique de déplacement

b. Spécifications techniques
Forme: expansion et contraction hydraulique à double tête (deux étapes Ф762mm, Ф950mm)
Quantité: 1 unité
Matériau des pièces principales:
Tubes de support d'expansion et de contraction: pièces de structures en acier
Cadre, base: pièces soudées en tôle d'acier
Spindle: trempé au 40Cr
Dépannage: 40Cr trempé et éteint
