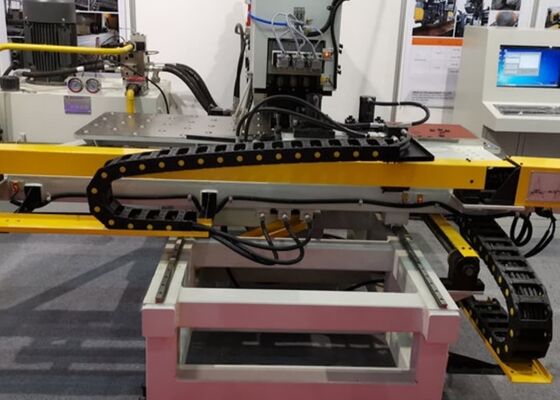

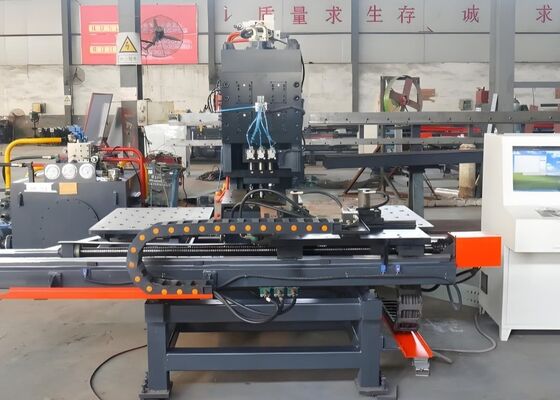

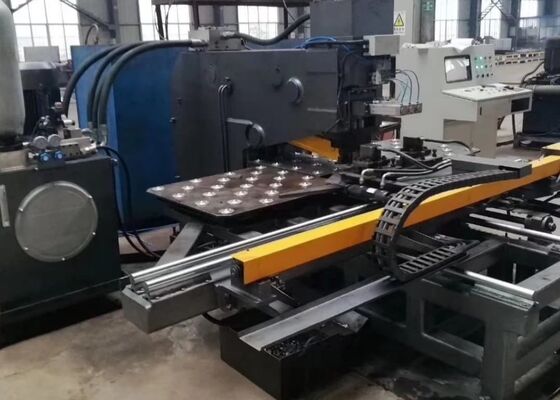

40 mm épaisseur de plaque de forage connexion de tour CNC machine de perforation de plaque hydraulique 4 stations de matériau
Introduction du produit:
Cette machine de perforation et de perçage de plaque CNC est méticuleusement conçue pour le secteur de la fabrication de tours en acier, fournissant une précision exceptionnelle en perforation, marquage,et processus de forage pour les composants de plaques en acierEn outre, il démontre une remarquable polyvalence, permettant la performance de perforation, forage, et des tâches de marquage sur un large spectre de pièces métalliques,Ainsi accueillant une grande variété d'applications industrielles.
Configuration du produit:
| Modèle |
BNHD120 |
| Taille maximale de la pièce en mm |
1500*800 |
| Diamètre maximal de perforation (mm) |
Φ26 |
| Diamètre maximal du forage (mm) |
Φ50 |
| Tapeur de broche de forage |
NT1 société civile |
| Épaisseur de la plaque (mm) |
Percussion |
5Je ne sais pas.25 (Q235) |
| Forage |
40 |
| Force de frappe (kN) |
1000/1200 |
| Force de marquage (kN) |
800/1200 |
| Distance minimale entre le trou et le bord de la plaque (mm) |
Percussion |
25 |
| Forage |
Cela dépend du diamètre du trou. |
| Taille des caractères (mm) |
14*10*19 |
| Quantité de caractère |
12 |
| Machines de traitement des matières |
4 |
| Vitesse d'alimentation du forage (mm/min) |
0 à 5000 |
| Traction de la broche de forage ((mm) |
350 |
| Vitesse de rotation de la broche de forage ((r/min) |
30 à 3000 |
| Mode de programmation |
Programme de commande, logiciel de dessin ou de mise en page Auto CAD |
| Dimensions globales L*W*H (m) |
3.3*3.2*3 |
Caractéristique du produit:
1La machine de perforation et de marquage en acier à canal CNC est construite avec un cadre soudé robuste de type C, garantissant une stabilité structurelle supérieure et fournissant un espace opérationnel suffisant.Il est équipé de trois stations de découpe, dont l'un est uniquement désigné pour le marquage, et dispose de l'indexation automatique entre les stations pour optimiser l'efficacité du flux de travail.Accommodant une grande variété de piècesLes pièces de travail sont bien placées sur une table à rouleaux, permettant une manipulation fluide et sans effort.Le mouvement le long des axes X et Y est alimenté par des servomoteurs., avec des vis à billes de haute précision assurant une transmission précise, tandis que la précision de la position de perforation est gérée par un contrôleur logique programmable (PLC),permettant une automatisation complète du processus d'usinageDe plus, le système prend en charge le stockage, la récupération et la réutilisation des programmes de pièces, assurant des cycles de production de lot sans interruption.
2La machine de forage CNC utilise la technologie de contrôle numérique par ordinateur (CNC) de pointe, combinée à des systèmes d'alimentation à moteur servo,assurant une efficacité opérationnelle exceptionnelle et une précision constante sur une large gamme de pièces.
3Les composants fonctionnels critiques de la machine sont conçus avec une conception modulaire, améliorant la facilité de maintenance et simplifiant les procédures de réparation.
4La machine à perforer et marquer les plaques métalliques CNC combine de manière transparente les fonctions de perforation, de marquage et de forage dans un processus unifié, offrant des capacités polyvalentes au sein d'un seul,cycle opérationnel intégré.
5Le module de forage est équipé de caractéristiques essentielles telles que l'alimentation rapide vers le bas, la progression d'usinage précise, et la rétraction rapide,améliorer significativement l'efficacité opérationnelle dans les environnements de travail du monde réel.
6Avec un système de détection de défaut avancé, la machine détecte rapidement les problèmes opérationnels, facilitant la maintenance en temps opportun et assurant la fiabilité de la production sans interruption.
7L'interface de programmation est conçue pour la facilité d'utilisation: les opérateurs peuvent directement entrer les diamètres des trous, les coordonnées positionnelles, et les quantités de lot dans le système de contrôle.le système est entièrement compatible avec les programmes générés par des logiciels spécialisés et supporte la conversion transparente des fichiers CAD/CAM, assurant une exécution efficace et ininterrompue du programme.
Détails de la machine:
Ce système spécialisé de traitement des métaux est méticuleusement conçu pour effectuer des opérations de ponçage, de marquage et de forage sur des plaques d'acier dans le secteur de la fabrication de tours d'acier.Il offre une précision d'usinage exceptionnelle.En plus de sa fonction principale dans l'industrie des tours en acier, cet équipement adaptable effectue systématiquement des perforations, des forages, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fracturations, des fractures, des fractures, des fractures, des fractures, des fractures, des fractures, des fractures, des fractures, des fractures, des douleurs, des douleurs, des douleurs, des douleurs, des douet opérations de marquage sur les plaques métalliques pour un large éventail d'applications industriellesIl garantit une efficacité opérationnelle supérieure et un traitement précis de diverses pièces métalliques, optimisant les flux de travail et améliorant la qualité des produits dans divers domaines industriels.
