φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement

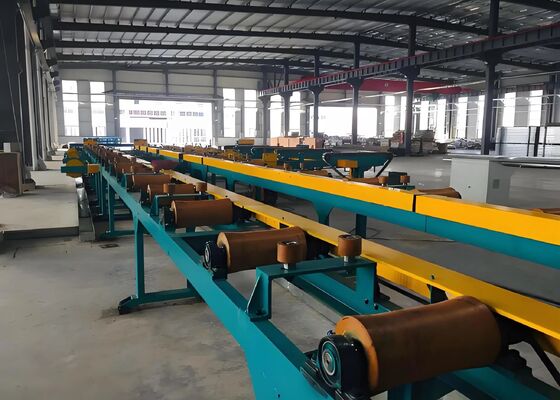

Image Grand : φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Auten
Certification:	ISO9001
Numéro de modèle:	WPF165

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	negotiable
Détails d'emballage:	caisse en bois
Délai de livraison:	30 jours
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	500 ensembles/an

Contact

Description de produit détaillée

tuyau rond:	φ60 - φ165mm	Tuyau carré:	50x50 - 125x125mm
tuyau rectangulaire:	40x60 - 150x100mm	Épaisseur de paroi:	2,0 - 6,0 mm (tuyau rond), 2,0 - 5,5 mm (tuyau carré)
Diamètre intérieur:	φ650-φ710mm (à déterminer)	Diamètre extérieur:	φ1100-φ2000mm
Poids de refroidissement:	≤10 tonnes	Largeur de bande:	Coupe de couleur
Mettre en évidence:	ligne de production de soudage de tuyaux ronds , machine à tubes en acier soudés électriquement , équipements de tuyauterie soudés à couture droite

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement

Plage de traitement:

Plage de production de tubes ronds: φ60 à φ165 mm
Plage de production de tuyaux carrés: 50×50-125×125 mm
Plage de production de tuyaux rectangulaires: 40×60-150×100 mm
Épaisseur de paroi: 2,0 à 6,0 mm (tube rond), 2,0 à 5,5 mm (tube carré)

Résumé du produit:

Cette ligne est principalement conçue pour la production de tubes en acier soudés électriquement dont le diamètre varie de 60 à 165 mm et l'épaisseur de paroi de 2,0 à 6,0 mm.et tuyaux de forme spéciale dans la gamme des tuyaux rondsEn ajoutant l'équipement nécessaire, il peut ensuite produire des tuyaux API 5L.Cette ligne de production a été conçue et fabriquée en intégrant des équipements similaires provenant de sources nationales et internationalesIl est doté d'un fonctionnement économique, fiable et stable.

Gamme de production de tubes en acier

Pipe ronde	φ60 à φ165 mm
Pipe carrée	50x50 - 125x125 mm
Pipe rectangulaire	40x60 à 150x100 mm
Épaisseur de paroi	2.0 - 6,0 mm (pipe ronde), 2,0 - 5,5 mm (pipe carrée)

Processus de production:

Décodage → Légalisation, serrage et nivellement → Coiffure et soudage à l'arrière-train → Boucle → Formage, soudage à haute fréquence, élimination de l'écorce externe, remplissage en ligne de zinc, refroidissement, dimensionnement,Légalisation approximative → Ajustement de la longueur de la scie volante → Inspection et collecte → Emballage → Pesage → Étiquetage → Entreposage

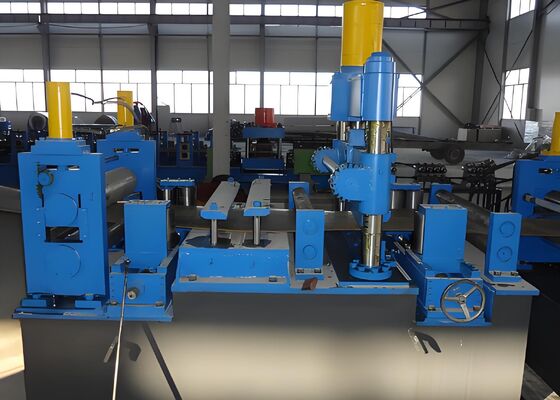

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement 0

Composition de l'équipement et principaux paramètres de chaque unité

1- Voiture de chargement:

Utilisation	Utilisé pour recevoir la bobine d'acier, le transporter vers le découler, et soulever la bobine d'acier au centre de la tête de cône de découler
La structure	Il est constitué d'un support de matériau, d'un mécanisme de déplacement, d'un cylindre, d'un rail de guidage, etc.
support de charge	≤ 15 tonnes	Méthode de levage	hydraulique
Le style de marche	Moteur à actionnement réducteur cycloïde

2Découler

Utilisation	Utilisé pour suspendre et soutenir des bobines d'acier pour fournir des matières premières pour la ligne de production
support de charge	≤ 15 tonnes	Méthode de freinage	Le freinage pneumatique, le contrôle de la soupape électronique
Méthode d'expansion et de contraction	Type hydraulique à cône unique d'expansion et de contraction

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement 1

3. Machine de redressement ZTZ (Y):

Utilisation	Utilisé en conjonction avec le découler, la tête de bande d'acier est retirée du découler et introduite dans le nivelleur de pincement pour le nivellement.
La structure	Dispositif de rouleau de pression, dispositif de tête de pelle, dispositif de tête droite
Largeur de bande d'acier	190- Je ne sais pas.500 mm	Diamètre de bande d'acier	φ1100- Je ne sais pas.φ2000 mm
Puissance du moteur	11 kW

4. machine de levage par pincement:

Utilisation	Les bandes d'acier tirées du découler et de la machine de levage sont nivelées à la tête et à la queue, puis livrées à la machine de cisaillement et de soudage.
La structure	Il est constitué de rouleaux de pincement, de rouleaux de nivellement et de dispositifs de transmission
Largeur de bande d'acier	190- Je ne sais pas.500 mm	Diamètre de bande d'acier	φ1100- Je ne sais pas.φ2000 mm

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement 2

5.Machines de soudage à base de ciseaux:

Utilisation	Utilisé pour le cisaillement et le soudage des pièces irrégulières à la tête et à la queue d'acier à bande pour assurer la production continue d'unités de tuyauterie soudés
Acier à bande de cisaillement	Largeur de bande	190- Je ne sais pas.500 mm	Épaisseur de bande	2.0- Je ne sais pas.6.0 mm
classer	Machines de soudage à base de ciseaux		Coiffure hydraulique, serrage mécanique, soudage manuel

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement 3

6- Boucle de stockage:

Utilisation	Utilisé pour stocker la bande d'acier et alimenter continuellement la machine de soudage de tuyaux pour assurer la production continue de la machine de soudage de tuyaux
Largeur de bande	190- Je ne sais pas.500 mm		Épaisseur de bande		2.0 à 6.0 mm
Loupes en spirale horizontale	Il se compose d'un dispositif de serrage et d'alimentation, d'un ensemble de boucles, d'un dispositif de décharge et d'un dispositif de commande électrique.
	moteur	22 kW		Vitesse d'alimentation		la température max = 100 m/min;
	Diamètre du plateau de stockage	6.0m		Réservation		1 000 m

φ60-φ165mm tuyaux ronds ligne de production de tuyaux soudés à couture droite tuyaux en acier soudés électriquement 4
