Plage de traitement:

Plage de production de tubes ronds: φ60 à φ165 mm
Plage de production de tuyaux carrés: 50×50-125×125 mm
Plage de production de tuyaux rectangulaires: 40×60-150×100 mm
Épaisseur de paroi: 2,0 à 6,0 mm (tube rond), 2,0 à 5,5 mm (tube carré)

Résumé du produit:

Cette ligne est principalement conçue pour la production de tubes en acier soudés électriquement dont le diamètre varie de 60 à 165 mm et l'épaisseur de paroi de 2,0 à 6,0 mm.et tuyaux de forme spéciale dans la gamme des tuyaux rondsEn ajoutant l'équipement nécessaire, il peut ensuite produire des tuyaux API 5L.Cette ligne de production a été conçue et fabriquée en intégrant des équipements similaires provenant de sources nationales et internationalesIl est doté d'un fonctionnement économique, fiable et stable.

Gamme de production de tubes en acier

Processus de production:

Décodage → Légalisation, serrage et nivellement → Coiffure et soudage à l'arrière-train → Boucle → Formage, soudage à haute fréquence, élimination de l'écorce externe, remplissage en ligne de zinc, refroidissement, dimensionnement,Légalisation approximative → Ajustement de la longueur de la scie volante → Inspection et collecte → Emballage → Pesage → Étiquetage → Entreposage

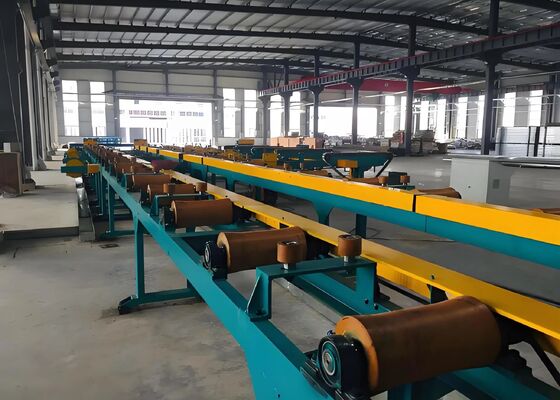

Composition de l'équipement et principaux paramètres de chaque unité

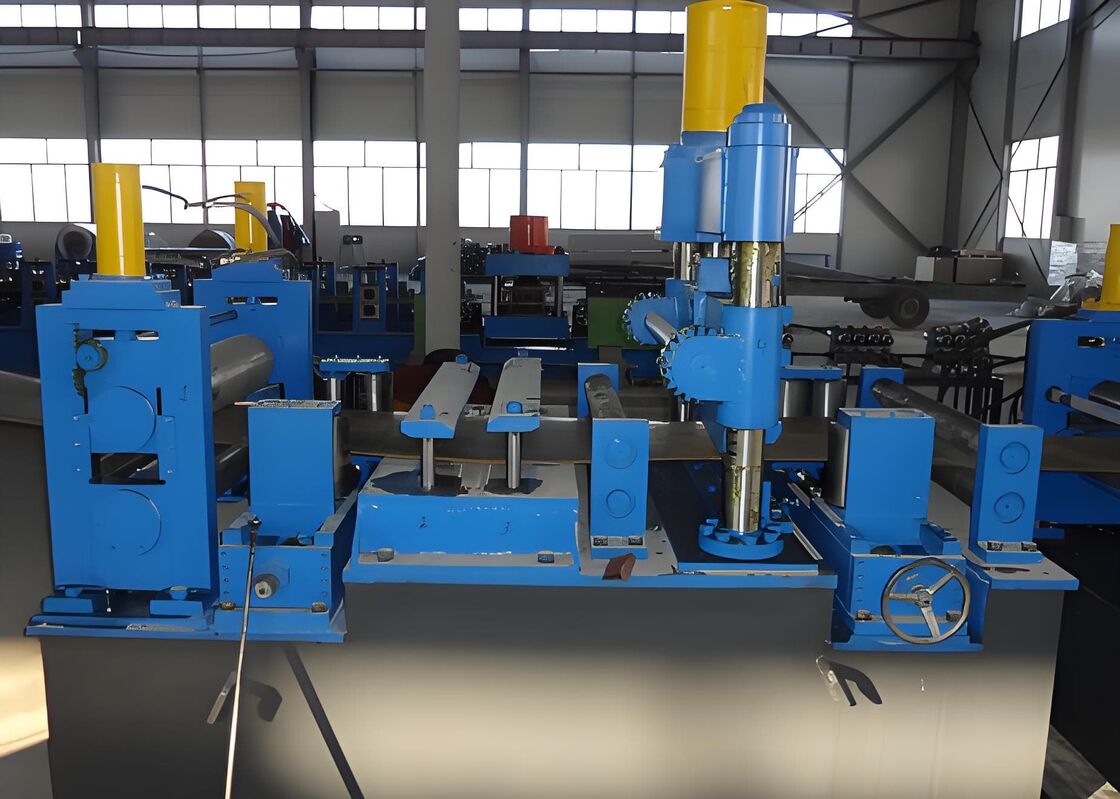

1. Machine de détermination du diamètre de formage:

La machine de formage est l'équipement principal d'une chaîne de production de tuyaux soudés.Il peut produire à la fois des tuyaux ronds et en forme. Utilisant le principe de formage des rouleaux, cette machine peut produire des tuyaux en acier de spécifications spécifiées. Le soudage par induction est utilisé comme méthode de chauffage.Une bande d'acier spécifique est introduite dans la machine, où il est roulé dans un tube en formant des rouleaux.Le courant à haute fréquence utilise ensuite la peau et les effets de proximité pour concentrer fortement le courant sur la surface de soudure du bord du tuyauAprès refroidissement, dimensionnement et redressement, le tuyau est formé dans les spécifications souhaitées.d'une épaisseur n'excédant pas 50 cm3L'unité est constituée d'une machine de formage, d'une machine de soudage, d'une unité de refroidissement, d'un moulin de dimensionnement, d'une unité de redressement brut et d'une boîte de transmission.

a) Moteur et système d'entraînement principal: Les moteurs sont des moteurs à courant continu de la série Z4, modèle Z4-250-42, 160 kW, 1000 tr/min. Deux réducteurs principaux ZLY sont également inclus.

b) Boîte de vitesses:
La boîte de vitesses utilise des engrenages coniques en spirale, en 20CrMnTi, durcis, avec un module de 14.

c) support de roulement horizontal: (changement de roulement à sortie latérale de type gantry)
1) Diamètre horizontal de l'arbre de roulement: φ120 mm, en 42CrMo, durci à haute fréquence.
2) Diamètre du fond du rouleau: 200 mm.
3) Les arbres à rouleaux horizontaux sont équipés de plaquettes de sécurité pour assurer une protection contre la surcharge, protégeant la transmission et les engrenages de la boîte de vitesses.
d) support de roulement vertical: diamètre de l'arbre de roulement vertical: φ70 mm, en 40Cr, durci à haute fréquence.

e) Rouleaux à extrusion: rouleaux à extrusion à cinq rouleaux.

f) Grattage et soudage: Levé et abaissé manuellement rapidement, avec un réglage facile de l'avant vers l'arrière et de haut en bas.

g) Les arbres à entraînement Steyr sont utilisés pour le formage et le dimensionnement.

h) Disposition de formage: verticale, alimentation à cinq rouleaux avec dispositif anti-saut, verticale, horizontale, verticale...
L'arrangement de soudage: guide, extrusion à cinq rouleaux, grattoir, polissage, refroidissement.
Disposition des dimensions: verticale, horizontale, verticale, horizontale... 2 rouleaux de mesure de vitesse avec tête turque.

i) Vitesse de soudage: 15 à 45 m/min.

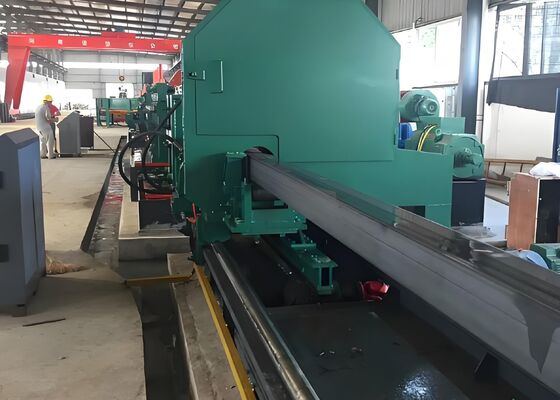

2- Une scie volante.

La scie volante informatisée FJZ(Y) est un équipement clé de la chaîne de production de tuyaux soudés.système de contrôle des MST de haute précision et système mécanique, la scie offre d'excellentes performances de dimensionnement et de synchronisation et une transmission mécanique fiable, ce qui se traduit par une grande vitesse et une grande précision.
Cette machine se compose de neuf composants: un lit, une boîte de vitesses, un chariot de scie, un appareil, un système de mesure de vitesse, un système d'aération, un système d'entraînement, un système électrique et un châssis à rouleaux.

3Le moteur à haute fréquence et la console de commande centrale:

500KW de haute fréquence et de régulation de vitesse en courant continu (y compris le champ magnétique faible) Les moteurs en courant continu sont tous des moteurs en courant continu de la série Z4 (tension d'excitation est de 440V)
