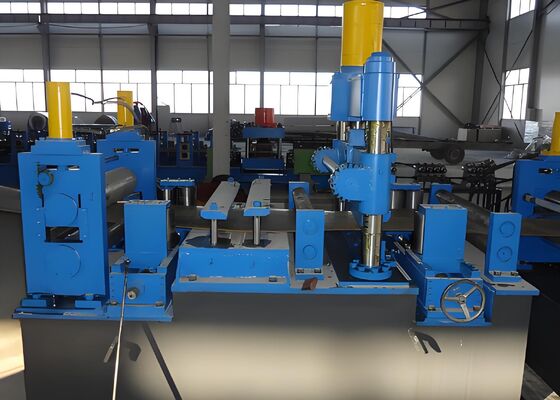

Machine de ligne de formage de rouleaux CNC pour le traitement de tuyaux en acier Q235 Q345, pression 10 MPa

Q235 Q345 Traitement du matériau de tuyauterie en acier Machine de formage à rouleaux CNC Ligne de pression 10 MPa

Plage de traitement:

Plage de production de tubes ronds: φ60 à φ165 mm
Plage de production de tuyaux carrés: 50×50-125×125 mm
Plage de production de tuyaux rectangulaires: 40×60-150×100 mm
Épaisseur de paroi: 2,0 à 6,0 mm (tube rond), 2,0 à 5,5 mm (tube carré)

Résumé du produit:

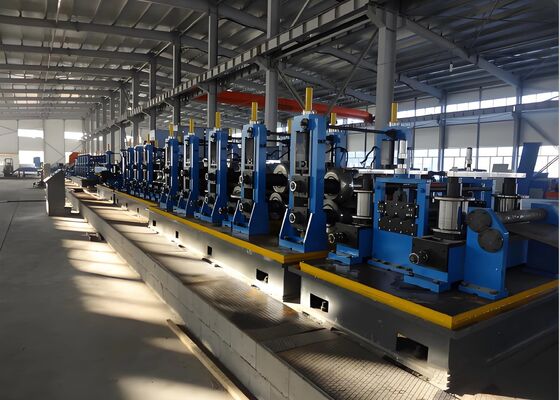

Cette ligne est principalement conçue pour la production de tubes en acier soudés électriquement dont le diamètre varie de 60 à 165 mm et l'épaisseur de paroi de 2,0 à 6,0 mm.et tuyaux de forme spéciale dans la gamme des tuyaux rondsEn ajoutant l'équipement nécessaire, il peut ensuite produire des tuyaux API 5L.Cette ligne de production a été conçue et fabriquée en intégrant des équipements similaires provenant de sources nationales et internationalesIl est doté d'un fonctionnement économique, fiable et stable.

Gamme de production de tubes en acier

Processus de production:

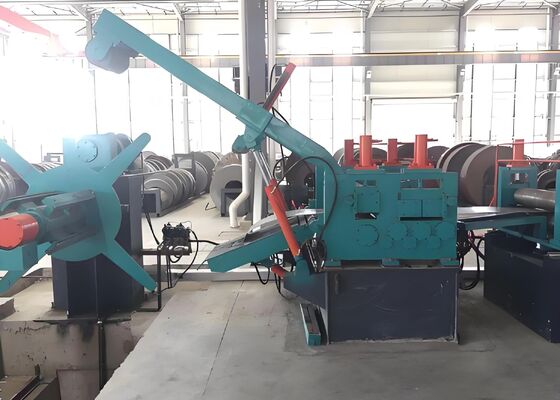

Décodage → Légalisation, serrage et nivellement → Coiffure et soudage à l'arrière-train → Boucle → Formage, soudage à haute fréquence, élimination de l'écorce externe, remplissage en ligne de zinc, refroidissement, dimensionnement,Légalisation approximative → Ajustement de la longueur de la scie volante → Inspection et collecte → Emballage → Pesage → Étiquetage → Entreposage

Performance de l'équipement

1Système électrique:

Le système de commande électrique est constitué de deux parties: une unité de commande et une unité de surveillance informatisée, qui fonctionnent indépendamment.
Les modes de fonctionnement comprennent manuel et automatique.

1) Fonctions de contrôle de base de la machine d'essai de pression hydraulique:

Collecte et gestion des données sur la production
Les résultats des essais de pression hydraulique sont enregistrés en format papier et en format papier.La pression d'essai de la machine d'essai de pression hydraulique est surveillée en temps réel par le logiciel de surveillance de la machine d'essai de pression hydrauliqueParamètres tels que la pression réglée, le temps de maintien, la valeur de précharge, le nombre de tuyaux, les spécifications des tuyaux, le matériau des tuyaux, l'opérateur, la norme de mise en œuvre, la longueur des tuyaux, l'équipe d'essai,et les conclusions de l'essai peuvent être saisies.
La valeur actuelle de la pression hydraulique est enregistrée automatiquement.
Après l'essai, les données peuvent être enregistrées et les données détaillées de l'essai, telles que le temps de pressurisation, peuvent être affichées et imprimées.
La fonction de requête d'enregistrement comprend la requête des données actuelles et historiques, et prend en charge la requête locale et distante, la sauvegarde et l'impression.
La fonction de sauvegarde des données permet de sauvegarder les données d'essai récentes ou mensuelles, selon les exigences du fabricant.

2) Sélection du mode de fonctionnement des équipements:
Trois modes de fonctionnement sont disponibles: manuel, semi-automatique et automatique.
Il dispose d'un contrôle de démarrage/arrêt normal et d'un contrôle d'arrêt d'urgence en cas d'urgence.les indicateurs d'entrée et de sortie du PLC restent allumés, facilitant la recherche et le diagnostic des informations sur les défauts.

3) Surveillance par ordinateur:
Elle assure, en fonction des besoins de production et de contrôle, un fonctionnement et un suivi intuitifs et fiables de l'ensemble du processus de production.
Il offre la possibilité de définir, de stocker, de télécharger et de télécharger les paramètres du processus de production et les paramètres de fonctionnement des équipements.
Il permet d'afficher dynamiquement l'état de fonctionnement global et local des équipements du système de contrôle.
Il génère, stocke et imprime automatiquement des rapports de production.
Il affiche, enregistre et imprime les signaux de panne et d'alarme.

4) Équipement électrique:
Cabinet de commande, cabinet de commande PLC, console d'exploitation (1 unité)
Composants de détection (1 jeu)
Le PLC utilise une série de produits mature;
L'écran tactile de la console de commande utilise un écran couleur;
Les composants électriques basse tension utilisent des marques nationales bien connues.

2Système hydraulique - 1 ensemble

Fonction: contrôle le fonctionnement de tous les composants hydrauliques de l'ensemble de l'unité.
Composants: Composé d'une station hydraulique indépendante, de plusieurs stations de vannes et de tuyauterie hydraulique.

A. La station hydraulique est constituée d'un réservoir d'huile, d'une pompe principale et de vannes hydrauliques.

B. La station de valves est constituée de blocs de valves individuels, chacun comprenant une vanne de retour, une vanne à pression, une vanne d'accélération, un bloc de vannes, une vanne à billes, un plateau de collecte d'huile,une boîte de jonction électrique, et des conduites sur le bloc de vanne, contrôlant le fonctionnement des actionneurs hydrauliques de chaque unité.

C. Les tuyaux hydrauliques sont constitués de tuyaux en acier sans soudure, de pinces à tuyaux, de joints de tuyaux et de tuyaux à haute pression.La pression du système est configurée selon les exigences régionales et d'utilisation et est située à proximité.
Le réservoir de la station hydraulique est équipé d'un système de refroidissement hydraulique externe de l'huile et une cuve de collecte d'huile est située sur la surface supérieure du réservoir.
Le système est équipé de dispositifs de sécurité pour prévenir la surcharge et les chocs hydrauliques.
La structure du système est simple et pratique, les actionneurs sont stables et flexibles, et le réglage et l'entretien sont faciles.
La disposition et l'installation des composants hydrauliques (dispositifs) doivent être sûres et fiables, conformément aux normes de sécurité et manuels du produit pertinents.
Un filtre à huile est installé dans le système et la précision de filtration est conforme aux exigences des composants du système.
Un refroidisseur est installé dans le système pour assurer un fonctionnement continu à température ambiante, les indicateurs de température et de viscosité de l'huile ne dépassant pas les valeurs spécifiées.
La disposition des tuyaux est soignée, sûre et répond aux exigences, facilitant le démontage, l'entretien et le remplacement complets de la machine.
