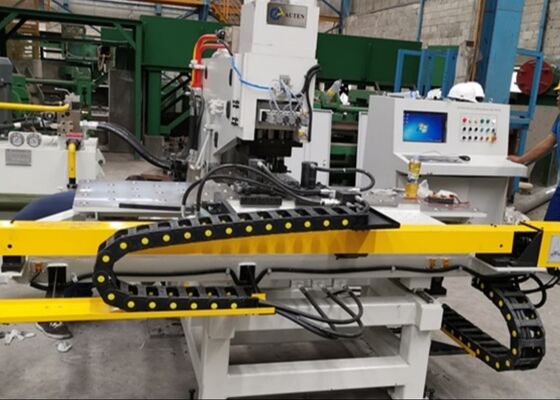

Traitement des plaques d'acier de construction, perforation des plaques, marquage des lignes de forage, équipement de transmission électrique
Industrie concernée:
Machine CNC spéciale pour perforer et marquer des plaques d'acier dans le domaine de l'industrie des tours d'acier.
Composant principal:
Cette machine est composée de la machine principale, de la table de travail, des pinces hydrauliques, de l'unité de forage, de l'unité de perforation, de la station hydraulique, de l'armoire électrique et du système de lubrification automatique.
Les spécifications:
| Modèle |
BNCZ100 |
| Taille maximale de la pièce en mm |
1500*800 |
| Diamètre maximal de perforation (mm) |
Φ26 |
| Diamètre maximal du forage (mm) |
Φ50 |
| Tapeur de broche de forage |
/ |
| Épaisseur de la plaque (mm) |
Percussion |
5Je ne sais pas.25 (Q235) |
| Forage |
40 |
| Force de frappe (kN) |
1000/1200 |
| Force de marquage (kN) |
800/1200 |
| Distance minimale entre le trou et le bord de la plaque (mm) |
Percussion |
25 |
| Forage |
Cela dépend du diamètre du trou. |
| Taille des caractères (mm) |
14*10*19 |
| Quantité de caractère |
12 |
| Machines de traitement des matières |
4 |
| Vitesse d'alimentation du forage (mm/min) |
25 à 280 |
| Traction de la broche de forage ((mm) |
180 |
| Vitesse de rotation de la broche de forage ((r/min) |
120 à 560 |
| Mode de programmation |
Programme de commande, logiciel de dessin ou de mise en page Auto CAD |
| Dimensions globales L*W*H (m) |
3.2 fois 3 fois 2.6 |
Caractéristique du produit:
1Le cadre de la machine est réalisé par soudage de plaque de type C, avec une bonne rigidité et un grand espace de manutention.Le système de serrage peut être adapté à différentes pièces, avec bloc de référence et pièce à usiner supportée par une table de travail à rouleaux.afin de rendre l'ensemble du processus d'usinage automatiqueL'opérateur entre le programme de la pièce, il peut être utilisé à plusieurs reprises.
2Adoptez la technologie CNC, l'alimentation du moteur servo, avec une efficacité élevée, une précision de pièce stable.
3Les composants fonctionnels importants adoptent un assemblage modulaire, facile à réparer.
4Il suffit de frapper et de marquer sur une seule plaque.
5. Facile de programmation, peut lire le dessin CAD et peut également utiliser le programme généré par le logiciel de lofting. Il peut préparer des fichiers logiciels de lofting TEKLA, tels que le format NC1.
6- Avec l'autodiagnostic des défaillances de fonction.
7. les axes X, Y sont entraînés par un servo moteur + vis à bille + guide linéaire, la précision est meilleure.
8Le fuselage est une structure en acier soudé en plaque en forme de C avec une bonne rigidité et un grand espace d'exploitation.
9La machine est équipée de trois postes de travail (dont une position de frappe), le commutateur de postes est effectué automatiquement.
10Système de serrage adapté aux différentes épaisseurs de la pièce, avec le bloc de référence zéro, la pièce est soutenue par une table à billes.
11Les axes X et Y sont entraînés par le servo-moteur + vis à bille + guide linéaire de précision entraîné par le système CNC à double axe pour contrôler la position de perforation.
12L'ensemble de la procédure de traitement est entièrement automatique, l'opérateur n'a qu'à saisir le dessin de la pièce dans l'ordinateur.

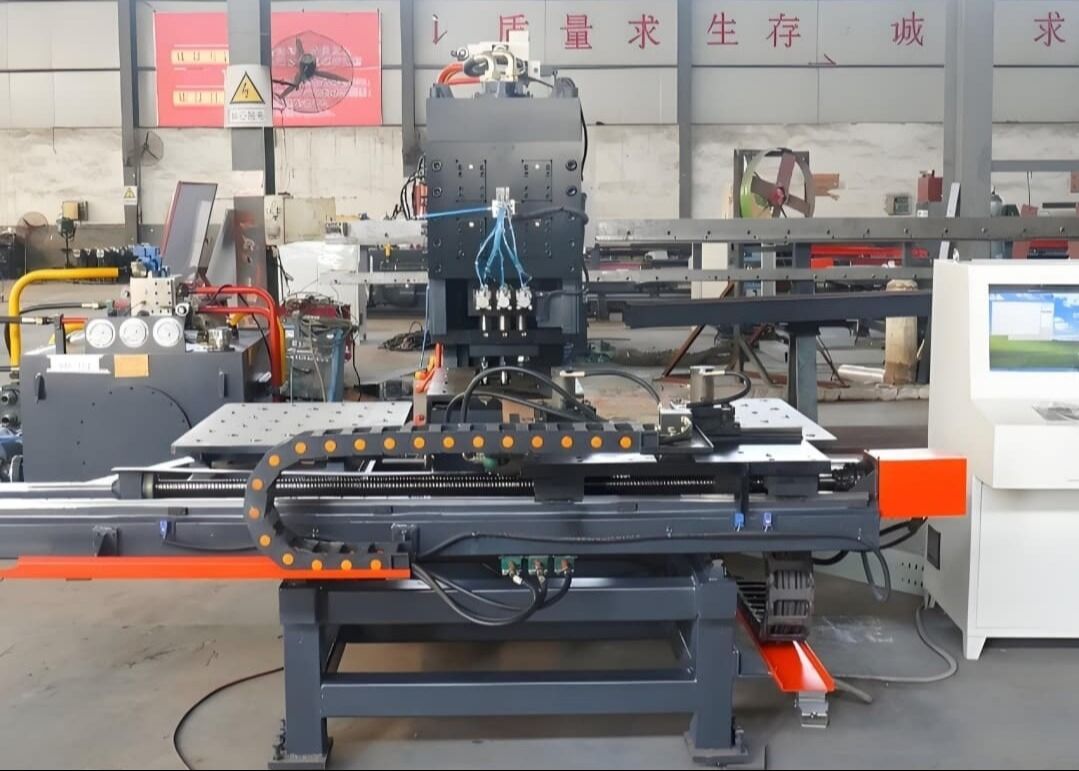

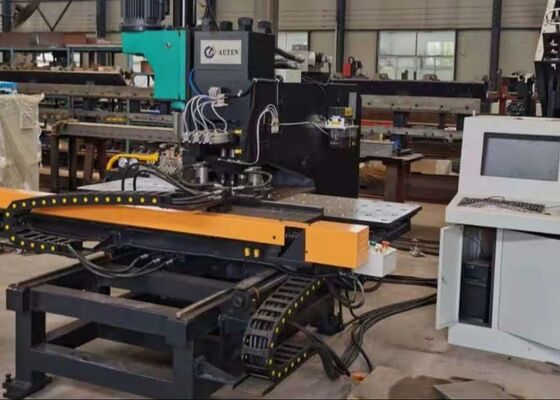

Détails de la machine:
Ce système professionnel de traitement des métaux est conçu sur mesure pour effectuer des opérations de poinçonnage, de marquage et de perçage sur des plaques d'acier pour le secteur de la fabrication de tours en acier.Il offre une précision d'usinage supérieureAu-delà de l'industrie des tours en acier, cet équipement hautement polyvalent fournit également des perforations, des forages, deset fonctionnalités de marquage pour les plaques métalliques dans un large éventail de domaines industrielsIl maintient un débit opérationnel et une précision de traitement constants pour toutes les catégories de pièces métalliques,en rationalisant ainsi l'efficacité du flux de travail et en améliorant la qualité des produits dans diverses applications industrielles.
