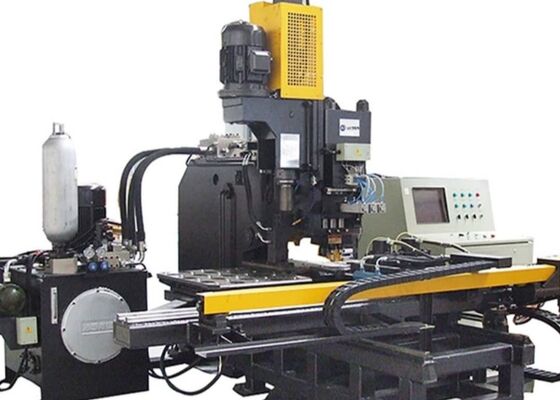

Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC

Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC
Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC

Image Grand :  Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Auten
Certification: ISO9001
Numéro de modèle: BNCZ100
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: negotiable
Détails d'emballage: caisse en bois
Délai de livraison: 30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 300 ensembles/an
Contact
Description de produit détaillée
longueur: 1500x800mm Épaisseur de la plaque: 5~25mm
Force de poinçonnage: 1000/1200kN Force de marquage: 800/1000kN
CNC ou pas: CNC Matrice-stations: 4

Traitement de plaque de gousset BNCZ100 Machine de poinçonnage et de perçage CNC pour plaques lourdes



Industrie applicable:



La machine est principalement utilisée pour le poinçonnage et l'estampage de plaques métalliques dans les secteurs de l'énergie électrique, des communications, de l'automobile, des structures en acier et autres. L'usinage automatique CNC de la machine offre une grande efficacité de travail et une grande précision de localisation des trous, et convient à de nombreux types de traitements. La combinaison machine de poinçonnage et de perçage, poinçonnage de petits trous et perçage de grands trous, une machine pour répondre à une production diversifiée.



Spécifications:



Modèle BNCZ100
Taille max. de la pièce (mm) 1500*800
Diamètre de poinçonnage max. (mm) Φ26
Diamètre de perçage max. (mm) Φ50
Cône de la broche de perçage /
Épaisseur de la plaque (mm) Poinçonnage 5～25 (Q235)
Perçage 40
Force de poinçonnage (kN) 1000/1200
Force de marquage (kN) 800/1200
Distance min. entre le trou et le bord de la plaque (mm) Poinçonnage 25
Perçage Dépend du diamètre du trou
Taille des caractères (mm) 14*10*19
Qté. de caractères 12
Stations de matrices 4
Vitesse d'alimentation du perçage (mm/min) 25~280
Course de la broche de perçage (mm) 180
Vitesse de rotation de la broche de perçage (tr/min) 120~560
Mode de programmation Programmation par commandes, dessin Auto CAD ou logiciel de mise en page
Dimensions hors tout L*l*H (m) 3.2*3*2.6

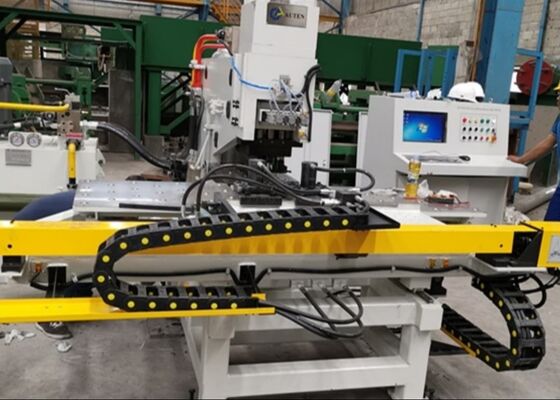

Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 0



Caractéristique du produit:



1. Machine intégrée avec système mécanique, électrique et hydraulique. Commande par API et entraînement par servomoteur.


2. Assemblage modulaire des pièces fonctionnelles principales, maintenance facile, fonction d'auto-diagnostic.

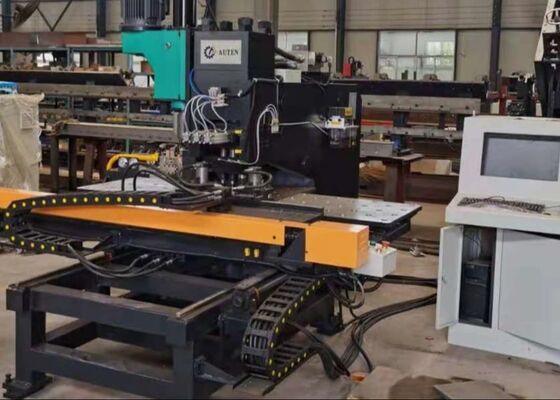

Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 1



3. Opérations de poinçonnage, de marquage et de perçage sur une seule plaque avec moins de main-d'œuvre et une précision constante.


4. Pour la programmation, soit saisir le diamètre de poinçonnage, la position et la quantité de la pièce, soit partager directement la source de données du bureau de conception par le réseau local.


5. Le corps est une structure soudée en plaque d'acier de type C, bon acier et espace de travail.



Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 2



6. La machine est équipée de trois postes de travail (dont une position de frappe), et le changement de poste s'effectue automatiquement.


7. Système de serrage adapté à différentes épaisseurs de la pièce, avec bloc zéro de référence, la pièce est supportée par une table de travail à billes.



Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 3



8. Les axes X et Y sont entraînés par servomoteur + vis à billes + guidage linéaire de précision entraîné par le système CNC double axe pour contrôler la position de poinçonnage.


9. L'ensemble du processus est automatique, l'opérateur n'a qu'à saisir le dessin.



Détails de la machine:



Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 4

Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 5

Ce système professionnel de travail des métaux est conçu sur mesure pour effectuer des opérations de poinçonnage, de marquage et de perçage sur des plaques d'acier pour le secteur de la fabrication de tours en acier. Il offre une précision d'usinage de premier ordre, conforme à des critères de tolérance et des normes de finition de surface rigoureux. Au-delà de l'industrie des tours en acier, cet équipement très polyvalent fournit en outre des fonctionnalités fiables de poinçonnage, de perçage et de marquage pour les plaques métalliques dans un large éventail de domaines industriels. Il maintient un débit opérationnel constant et une précision de traitement pour toutes les catégories de pièces métalliques, rationalisant ainsi l'efficacité du flux de travail et améliorant la qualité des produits dans diverses applications industrielles.Traitement des plaques en coussin BNCZ100 Machine de perforation et de perçage de plaques CNC 6
