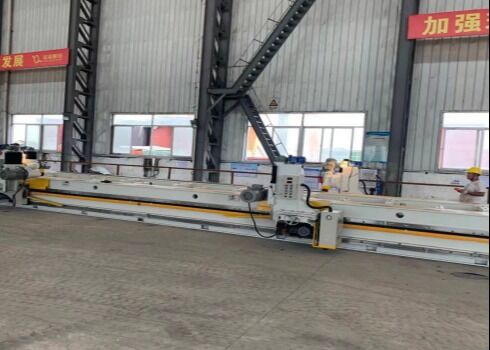

3000 mm longueur de fraisage sans poutre à double entraînement à double tête de fraisage à double puissance Modèle XB-3

3. Rails de guidage segmentés entièrement trempés : (Configuration haut de gamme) Dimensions des rails de guidage : 40*80*600mm, matériau : 40CrMo, trempé et revenu intégralement, trempé à haute fréquence à une dureté de HRC48-50, rectifié avec précision pour assurer un épissage segmenté précis. Si l'équipement a été utilisé pendant une longue période, les rails de guidage peuvent être retirés pour réparation ou remplacement afin de restaurer la précision et de prolonger la durée de vie de l'équipement ; rectitude ne dépassant pas 0.40mm/3000mm.

4. Colonne de levage : La colonne est boulonnée au coulisseau. Le coulisseau est en fonte à haute résistance (HT-250), moulé intégralement puis usiné. Le coulisseau peut se déplacer de gauche à droite sur les rails de guidage du bâti, tandis que la colonne peut se déplacer d'avant en arrière perpendiculairement au bâti. La vis de coulisseau de levage sur la colonne est entraînée par un moteur et un réducteur pour réaliser le levage et l'abaissement électriques, ou le levage manuel. Des interrupteurs de fin de course sont installés sur les côtés supérieur et inférieur de la colonne de levage pour garantir que la tête de puissance ne dépasse pas sa plage de déplacement en raison d'une négligence de l'opérateur lors du levage, évitant ainsi les accidents.

5. La tête de fraisage utilise une tête de fraisage de haute qualité, fabriquée en interne, spécialement conçue pour les fraiseuses de chant (un produit stable conçu et fabriqué indépendamment par la société). La tête de fraisage est montée sur un coulisseau de levage sur le côté gauche de la colonne et peut être levée et abaissée électriquement avec la vis du coulisseau de la colonne. Pour les ajustements fins, un réglage manuel est requis pour assurer la sécurité et la précision lors du réglage de l'outil. L'arbre de vis sans fin sur le coulisseau peut être incliné à un angle correspondant au plan horizontal, permettant l'usinage de la face avant (0-85°) et de la face d'extrémité ou du chanfrein de la face inférieure (0--45°). La vitesse d'avance de fraisage peut être ajustée à tout moment pour répondre aux besoins de fraisage à n'importe quelle vitesse et de retour rapide. Elle dispose également d'une fonction de fraisage alternatif.

6. Le chariot d'alimentation présente une conception agrandie non standard et est une unité conçue séparément. Les engrenages et les réducteurs sont montés sur le grand coulisseau, les engrenages s'engrenant sur la crémaillère du rail de guidage. Un réducteur à couple élevé et à faible bruit avec des engrenages hélicoïdaux à arbre parallèle trempés entraîne la machine via un moteur à fréquence variable. Le convertisseur de fréquence, via un contrôleur, permet une régulation de vitesse progressive du mécanisme de déplacement. Les vitesses de déplacement et de fraisage détaillées sont affichées sur l'affichage numérique du panneau de commande de la fraiseuse. C'est pratique, rapide et très efficace. Cette machine dispose de deux chariots d'alimentation indépendants, qui peuvent être contrôlés indépendamment ou conjointement. Un dispositif de sécurité anti-collision est installé entre les deux chariots.

7. Tête de fraise : La tête de fraise de cette machine-outil utilise une tête de fraise de haute qualité produite nationalement, spécifique aux fraiseuses, conforme aux normes nationales. Sur la base des exigences d'usinage du client pour les tôles d'acier à haute résistance Q345D, une tête de fraise Φ125-160 haute résistance à 75° est utilisée pour réduire la zone de contact de coupe, abaisser la température de coupe et réduire l'usure de l'outil. Des plaquettes en carbure de haute alliage de la série YW peuvent être utilisées.
