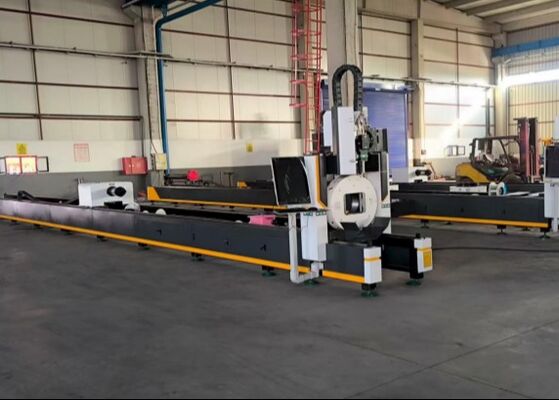

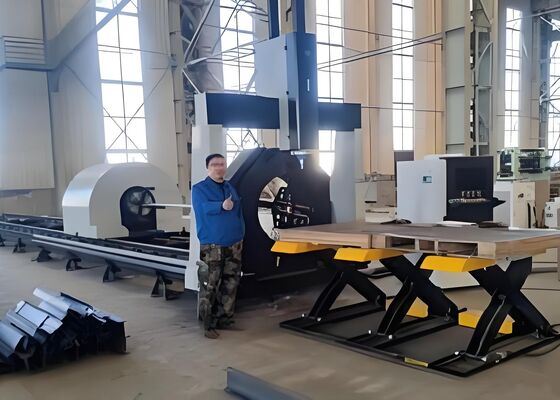

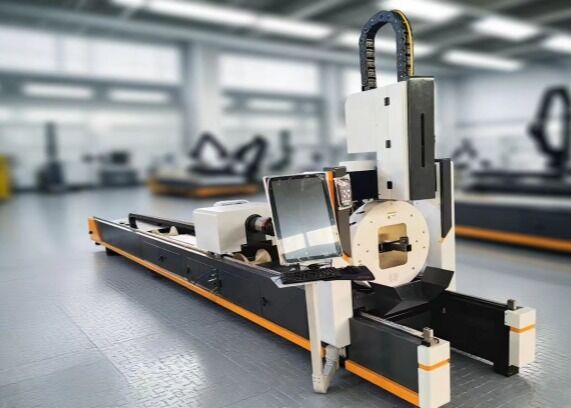

Modèle LC2412 Machine de découpe de tube laser CNC Utilisez la puissance laser MAX6000

Modèle LC2412 Machine de découpe de tube laser CNC Utilisez la puissance laser MAX6000

Présentation du produit:

La machine de découpe de tubes laser est principalement conçue pour le traitement d'un large éventail de tubes et de matériaux tubulaires, y compris les tubes ordinaires en acier au carbone, les tubes en acier inoxydable, les tubes en alliage d'aluminium,et tuyaux en cuivreIl offre une coupe de haute précision avec des bords lisses et sans déchirure, assurant une distorsion thermique minimale et une précision dimensionnelle supérieure.y compris les coupes angulairesIl est très polyvalent pour les applications dans la fabrication de métaux, l'ingénierie structurelle et la fabrication industrielle.fonctionnement automatisé tout en maintenant une qualité constante sur plusieurs types de matériaux et épaisseurs.

Paramètres techniques du produit

1.2Composition principale du produit

Les principaux composants de la machine de découpe de tuyaux en fibre optique en série sont: moteur de la machine, système de commande, laser, refroidisseur, etc.

1.3.Utilisateur de machine-outil partie principale du moteur

La partie principale de la machine-outil est la partie principale de la machine de découpe de tuyaux en fibre optique, la fonction de coupe et la précision de coupe sont réalisées par la partie hôte,la partie hôte du lit et la chuck avant, rouleau arrière, dispositif pour le faisceau et l'axe x, dispositif pour l'axe z, tête laser, dispositif de support de roue à diamètre variable, système auxiliaire (lubrification, voie d'air et voie navigable), cabine de commande électrique,écran de fonctionnement, panneau de commande etc.

1.4 Partie de commande électrique

Le système de commande électrique de la machine de découpe de tubes à fibre optique est un élément important pour assurer la trajectoire de fonctionnement de divers graphiques.Le système de commande électrique est principalement composé d'un système de commande numérique et d'un système électrique basse tension..

Le système CNC de la machine est équipé d'un système CNC de haute performance, qui est basé sur une plate-forme de fonctionnement de fenêtre, un fonctionnement stable et fiable et présente les caractéristiques d'une vitesse d'insertion rapide,fonctionnement pratique, de bonnes performances dynamiques et une grande capacité de charge.

1.5 Système électrique basse tension

Le système électrique basse tension est situé dans la cabine de commande électrique, qui est la partie d'interface de la commande électrique de l'ensemble de la machine.Divers composants originaux du système électrique sont produits par des fabricants bien connus au pays et à l'étranger pour assurer la stabilitéLe moteur d'entraînement est un servo-moteur à courant alternatif, le servo-moteur à courant alternatif est utilisé pour entraîner les axes X et Y de la machine-outil, caractérisé par de bonnes performances d'accélération,vitesse de réponse rapide, axe Z de la machine-outil pour l'axe d'alimentation, avec action de servo-moteur CA (avec verrouillage de maintien): tête de coupe axe Z, caractéristiques pour de bonnes caractéristiques de réponse dynamique,à la fois le contrôle de suivi et le contrôle NC.

2.Structure, fonction et principe de fonctionnement des principaux composants ou unités fonctionnelles

2.1 Partie du corps du lit

Grâce au système de commande numérique pour contrôler son entraînement du servo-moteur CA, le porte-engrenages de l'entraînement du moteur pour atteindre la direction Y du mouvement réciproque, pour atteindre un mouvement rapide.Le support à arbre Y et le rail de guidage linéaire adoptent des produits de haute précision pour assurer efficacement la précision de la transmission; contrôler les interrupteurs limités aux deux extrémités du tour, et installer un dispositif de limite dure pour assurer efficacement la sécurité de la machine-outil.Le moteur principal est équipé d'huile de lubrification automatique pour les pièces mobiles du lit afin d'assurer le fonctionnement des pièces mobiles en bon état et d'améliorer la durée de vie du rail de guidage., équipement et support.

2.2 Membre transversal et dispositif pour les axes X et Z
Le faisceau élimine la contrainte interne après recuit, et le temps de vibration est ensuite traité après usinage brut pour assurer la rigidité et la stabilité du membre mobile de la tête laser.Les axes X et Z sont entraînés par un module de haute précision. Dans le processus de mouvement, l'interrupteur de limite contrôle la course de limite, et il y a des coussins élastiques limite mécanique aux deux extrémités pour assurer la sécurité du fonctionnement du système.

Le dispositif à axe Z réalise principalement le mouvement supérieur et inférieur de la tête laser.Le mouvement supérieur et inférieur de la tête laser est complété par le système de commande numérique contrôlant le servo-moteur, et le moteur entraîne le module linéaire, qui entraîne le mouvement réciproque vers le haut et vers le bas du skateboard à axe Z. Les extrémités supérieure et inférieure utilisent des interrupteurs de proximité pour contrôler le déplacement,pour assurer la sécurité et la fiabilité du mouvement.

Conçu principalement pour couper une variété de matériaux de tuyaux, cet équipement convient aux tuyaux ordinaires en acier au carbone, en acier inoxydable, en alliage d'aluminium et en cuivre.Il est capable de manipuler ces différents matériaux avec précisionCette polyvalence le rend idéal pour des applications dans la fabrication de métaux, la construction,et la production industrielle où plusieurs types de tuyaux sont traités.
