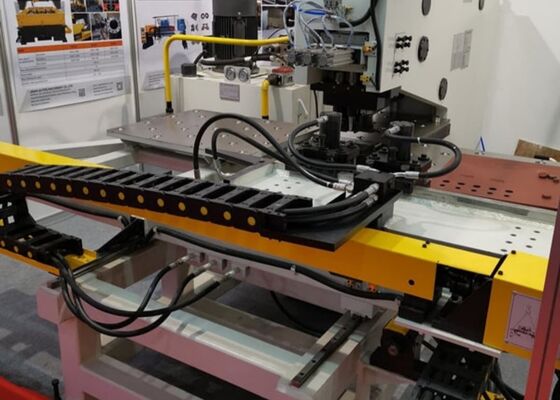

Utilisé pour l'industrie de la tour d'acier Machine de perforation de plaque CNC 4 stations de matériau de la machine de perforation CNC
Introduction du produit:
La machine de perforation et de perçage de plaque CNC est spécialement conçue pour l'industrie de la fabrication de tours en acier, fournissant une perforation, un marquage et un perçage de haute précision de composants de plaque d'acier.Fabrication de tours de transmission, l'équipement offre une polyvalence exceptionnelle pour l'usinage de différents types de plaques métalliques,ce qui en fait une solution idéale pour un large éventail d'applications industrielles de fabrication de métaux nécessitant une productivité élevée, précision et fiabilité.
Configuration du produit:
| Modèle |
BNHD120 |
| Taille maximale de la pièce en mm |
1500*800 |
| Diamètre maximal de perforation (mm) |
Φ26 |
| Diamètre maximal du forage (mm) |
Φ50 |
| Tapeur de broche de forage |
NT1 société civile |
| Épaisseur de la plaque (mm) |
Percussion |
5Je ne sais pas.25 (Q235) |
| Forage |
40 |
| Force de frappe (kN) |
1000/1200 |
| Force de marquage (kN) |
800/1200 |
| Distance minimale entre le trou et le bord de la plaque (mm) |
Percussion |
25 |
| Forage |
Cela dépend du diamètre du trou. |
| Taille des caractères (mm) |
14*10*19 |
| Quantité de caractère |
12 |
| Machines de traitement des matières |
4 |
| Vitesse d'alimentation du forage (mm/min) |
0 à 5000 |
| Traction de la broche de forage ((mm) |
350 |
| Vitesse de rotation de la broche de forage ((r/min) |
30 à 3000 |
| Mode de programmation |
Programme de commande, logiciel de dessin ou de mise en page Auto CAD |
| Dimensions globales L*W*H (m) |
3.3*3.2*3 |
Caractéristique du produit:
1La machine est dotée d'une construction solide en acier soudé en C-frame, offrant une rigidité structurelle exceptionnelle et une grande surface de fonctionnement.y compris une station de marquage dédiéeLe système de serrage hydraulique peut accueillir des pièces de travail de différentes tailles et épaisseurs,tandis qu'un bloc de positionnement à référence zéro de précision assure un alignement précis. Une table de travail à transfert de bille permet une manipulation fluide du matériau et un positionnement sans effort.d'une hauteur supérieure ou égale à 300 mmLes programmes d'usinage peuvent être stockés, rappelés et réutilisés, ce qui rend la machine très efficace pour une production en série continue.
2La machine intègre une technologie de contrôle CNC avancée avec un système d'alimentation servo, offrant une efficacité d'usinage supérieure tout en maintenant une excellente précision dimensionnelle.précision de positionnement, et la répétabilité sur une grande variété de pièces.
3Les principaux ensembles fonctionnels adoptent un concept de conception modulaire, simplifiant l'entretien de routine, réduisant le temps de service et minimisant les temps d'arrêt des équipements.améliorer ainsi la fiabilité opérationnelle à long terme.
4L'équipement combine le poinçonnage, le marquage et le forage en une seule plateforme d'usinage entièrement intégrée.permettant de réaliser efficacement plusieurs opérations de fabrication dans un seul cycle de production, réduisant le temps de manutention et améliorant la productivité globale.
5Le module de forage est conçu avec un positionnement rapide, un contrôle d'alimentation de précision et des fonctions de rétraction à grande vitesse.Cette conception optimisée améliore considérablement l'efficacité de l'usinage tout en assurant des performances de forage stables, une excellente qualité des trous et une précision de traitement constante.
6Un système avancé d'auto-diagnostic surveille en permanence les conditions de fonctionnement de la machine, détectant automatiquement les anomalies et les défauts.réduit au minimum les temps d'arrêt inattendus, et assure un fonctionnement fiable à long terme.
7. L'interface de programmation CNC est conçue pour un fonctionnement simple et efficace. Les utilisateurs n'ont qu'à entrer des paramètres de base tels que le diamètre du trou, les coordonnées du trou,et quantité de production pour générer automatiquement des programmes d'usinageLe système de commande prend également en charge l'importation directe de fichiers de traitement générés par le logiciel CAD/CAM et de lofting, assurant une conversion des données transparente et une programmation de production très efficace.
Détails de la machine:

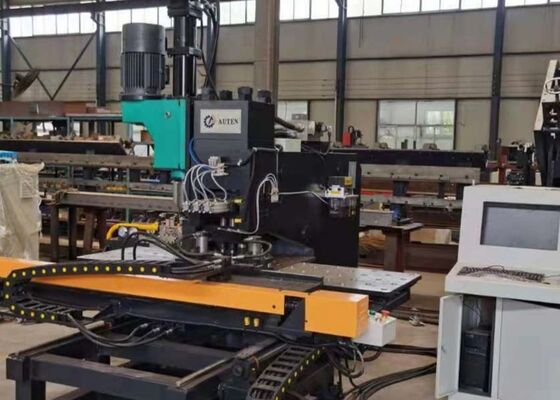

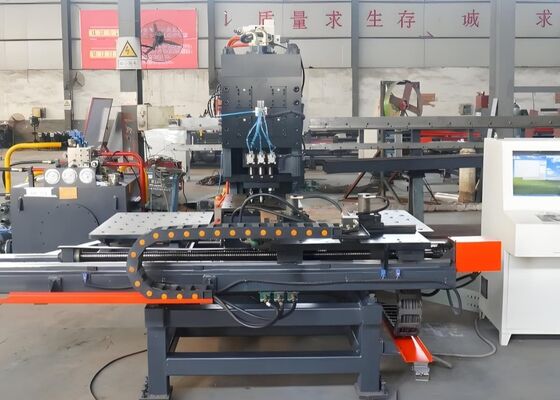

Ce système spécialisé de traitement des plaques métalliques CNC est conçu pour le poinçonnage, le marquage et le perçage de haute précision des plaques d'acier utilisées dans la fabrication de tours de transmission.Il répond toujours aux exigences strictes de précision dimensionnelleEn plus de son utilisation principale dans l'industrie des tours en acier, il est également utilisé pour la fabrication de tours en acier.la machine fournit des capacités de traitement fiables et efficaces pour une large gamme d'applications de fabrication de plaques métalliques dans plusieurs secteurs industrielsCombinant une haute efficacité de production, une précision d'usinage exceptionnelle et des performances opérationnelles stables, il aide les fabricants à optimiser les flux de travail de production, à augmenter la productivité de fabrication,et produire constamment des composants finis de haute qualité.
