Poste de soudage robotisé standard flexible pour les équipements d'ingénierie et la construction navale

Station de travail de soudage robotique standard flexible pour les équipements d'ingénierie et la construction navale

Introduction au poste de travail de soudage standard

Un poste de travail de soudage robotisé est principalement composé d'un robot de soudage industriel, d'une alimentation électrique de soudage, d'une torche de soudage, de fonctions avancées de processus de soudage, d'un système de rails de portique, d'un positionneur,et appareils de tenue de travail dédiésEn intégrant un système robotique intelligent avec des axes externes flexibles, le poste de travail étend l'enveloppe de travail efficace, améliore la qualité du soudage,et prend en charge les opérations de soudage en plusieurs positions, fournissant une solution automatisée complète pour des pièces de travail structurelles complexes.

Caractéristiques de performance

Caractéristiques intégrées

1. Haute productivité et fonctionnement continu fiable
Le système prend en charge la production continue 24 heures sur 24, augmentant considérablement le débit de fabrication.En réduisant la dépendance à la soudure manuelle et en minimisant les erreurs liées à l'exploitation humaine, il aide les fabricants à réduire les coûts de main-d'œuvre et à améliorer l'efficacité globale de la production.

2. Amélioration de la sécurité et des performances environnementales
La technologie de soudage intelligente réduit efficacement l'exposition aux rayonnements d'arc, aux fumées de soudage et aux éclaboussures, ce qui contribue à un milieu de travail plus sûr et à de meilleures conditions d'exploitation.Lorsqu'il est intégré au système d'extraction et de purification des fumées de Sicheng, le poste de travail favorise en outre un environnement de production plus propre et plus écologique.

3Contrôle précis du processus et qualité de soudage constante
Des paramètres de soudage stables et contrôlés avec précision aident à maintenir une formation de soudage uniforme et à réduire les exigences de retravail.Les technologies de détection et de surveillance intelligentes réduisent également l'influence des variations environnementales et opérationnelles sur la qualité du soudage.

4Opération flexible pour diverses applications de soudage
Le poste de travail offre une large gamme de fonctionnement et prend en charge le soudage multi-angle et multi-position.Sa configuration flexible le rend adapté à des composants structurels complexes et permet une production automatisée dans un large éventail d'applications industrielles.

Série de postes de travail standard

Le poste de travail de soudage robotisé standard prend en charge plus de 200 combinaisons de configuration impliquant des robots, des positionneurs, des rails de mise à la terre et des systèmes de portique.Cette architecture modulaire accueille le virage, le reposi­tionnement et la manutention des différentes pièces de travail, tout en respectant leurs exigences spécifiques en matière de processus de soudage.

Points forts du produit

1. Conception de la table de contour des petites pièces:
Pour relever les défis liés aux petits composants présentant des géométries et des configurations diverses, le poste de travail intègre une table de contournement dédiée.Cette solution maintient une précision de positionnement allant jusqu'à 0.1 mm entre les petits composants, améliorant la précision de reconnaissance et résolvant les difficultés liées à l'identification de nombreuses pièces de forme irrégulière.

2Positionnement par détection de contact 3D intelligent:
Le robot de soudage intègre un système de positionnement 3D intelligent basé sur un algorithme propriétaire.le système calcule la posture du robot et applique automatiquement la compensation de position, permettant de remédier efficacement aux écarts dimensionnels des composants structurels et d'améliorer la précision de positionnement des petites pièces.

3. Garde-angle adaptatif tamponné:
Le robot de manutention est équipé d'un tamponune poignée d'angle adaptatif conçue pour compenser le positionnement suspendu ou inégal de petits composants causé par des variations dimensionnelles dans les ensembles soudésCette configuration assure une manipulation sûre et stable des composants tout au long du processus de production.

4. Positionneurs de tête et de queue mobiles:
Pour accueillir des composants structurels de différentes longueurs et configurations, le système adopte un positionneur de coque mobile.Sa capacité de positionnement réglable améliore la souplesse du poste de travail et facilite une manipulation efficace des différentes dimensions de la pièce.

5Système de glissement à deux robots:
La configuration à double robot permet à deux robots de soudage de partager une plateforme de déplacement commune tout en fonctionnant indépendamment.améliore l'utilisation des postes de travail, et raccourcit considérablement les cycles de production globaux.

6Amélioration de l'efficacité de la production et de la qualité du soudage:
En prenant comme exemple le soudage de petits composants pour le châssis arrière d'un chargeur 955, le système automatisé réduit le temps de soudage d'un seul composant à environ 45 minutes,représentant une amélioration de 25% par rapport au soudage manuel classiqueDans le même temps, le taux de qualification du produit passe de 91% à 97,5%, ce qui démontre une amélioration significative de l'efficacité de la production, de la cohérence des processus et de la qualité du produit fini.

Applications

Machines et appareils de construction:Utilisé dans la production de diverses pièces mécaniques de précision, telles que celles des industries automobile et aérospatiale.

Construction navale:Soudage à haute résistance pour les composants structurels des navires, les cadres de cabine, etc.

Construction de structures en acierUtilisé dans les bâtiments en acier pour améliorer la capacité de charge et les performances sismiques de la structure.

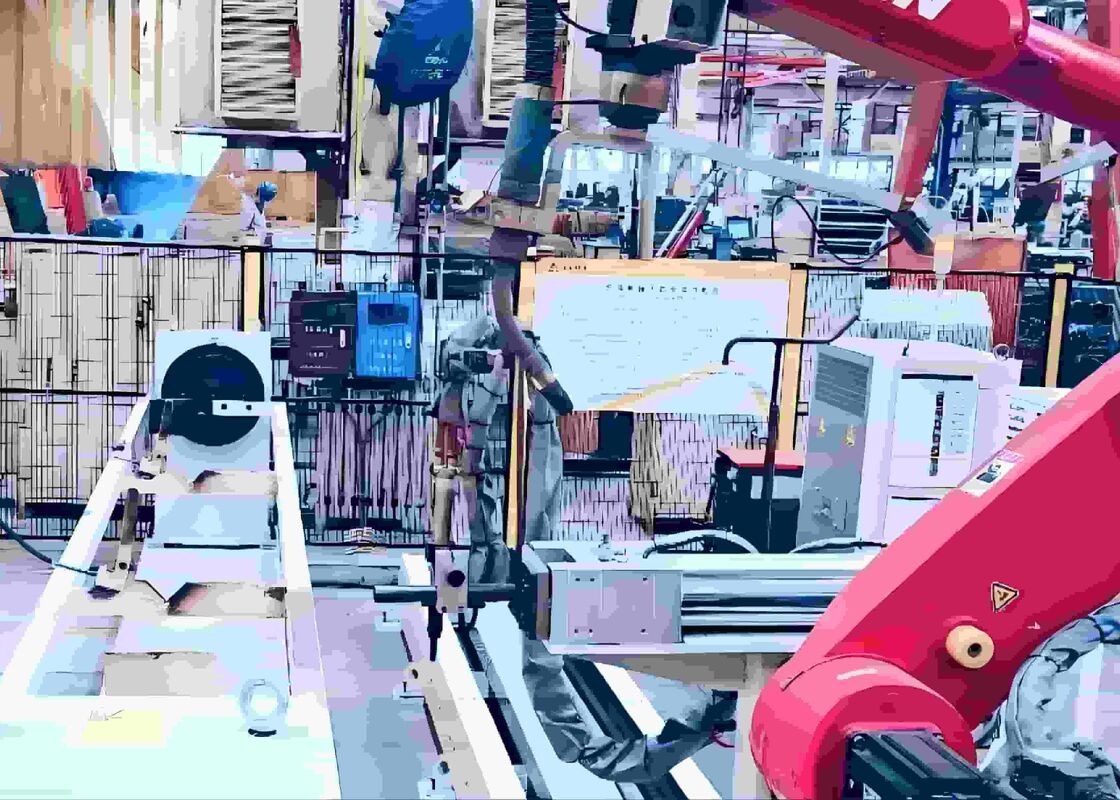

Les cas d'application:
