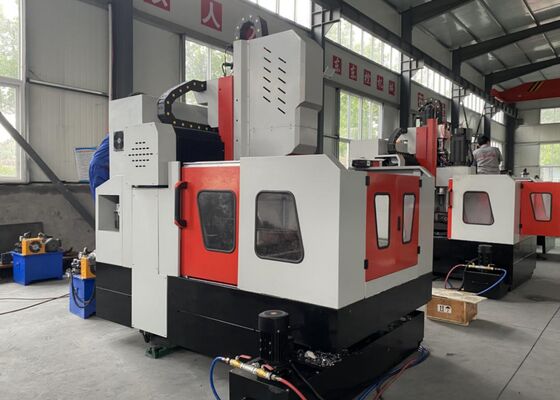

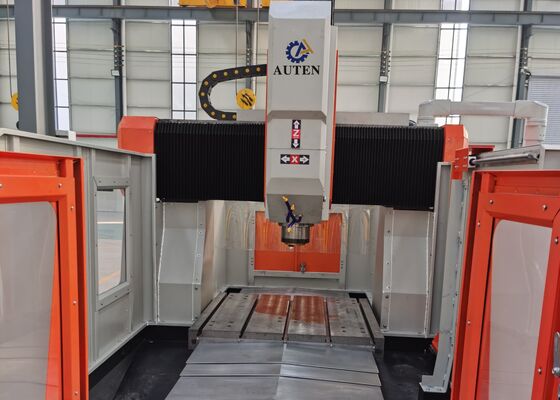

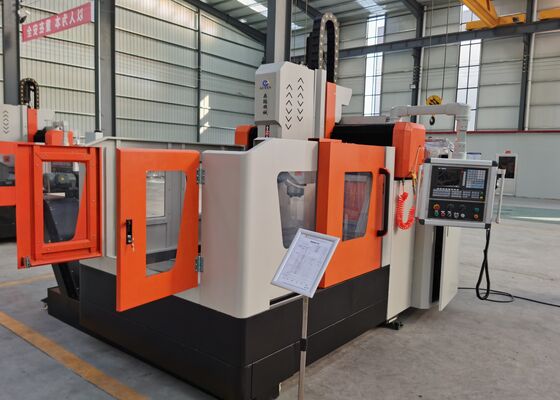

Machine de perçage et de fraisage CNC pour plaques à fente en T de 28 mm de largeur, diamètre de perçage max. de 30 mm

Large aléseuse-fraiseuse CNC à rainure en T de 28 mm, diamètre de perçage max. de 30 mm

Application:

Cette aléseuse-fraiseuse CNC à portique pour plaques est conçue sur mesure pour exécuter un spectre complet d'opérations d'usinage, y compris le perçage, le chanfreinage, le taraudage, le fraisage et l'alésage, sur des plaques d'acier et des pièces structurelles. Elle offre des solutions d'usinage de trous à haute efficacité pour plusieurs pièces dans la plage d'épaisseur autorisée, telles que les brides, les disques, les anneaux et les structures de type plaque. L'unité prend en charge l'usinage de trous débouchants et de trous borgnes, et peut traiter des pièces en un seul matériau ainsi que des assemblages composites multicouches. Intégrant une technologie CNC de pointe, l'équipement offre une utilisation conviviale, des fonctions d'usinage autonomes et une précision supérieure en fabrication. Il constitue une option optimale pour la fabrication industrielle à grand volume qui privilégie l'efficacité, la précision dimensionnelle et la fiabilité opérationnelle.

Spécifications :

Caractéristiques du produit

1. La machine est équipée de rails de guidage linéaires et de blocs de glissement de précision provenant de Taiwan, garantissant un mouvement fluide de chaque axe, un comportement dynamique constant et une capacité de charge améliorée pour répondre aux tâches d'usinage intensives et lourdes.
1). L'axe X adopte deux rails de guidage linéaires à roulement pour assurer le guidage transversal et un support structurel robuste, ce qui répond pleinement aux exigences du perçage à grande vitesse. Un servomoteur AC alimente une unité de transmission à vis à billes de précision pour obtenir un positionnement précis, un déplacement d'axe stable et des performances d'avance linéaire fiables.

2). Pour l'axe Y, deux rails de guidage linéaires à roulement robustes sont montés de chaque côté, avec trois blocs de glissement carrés montés sur chaque rail pour former un cadre de déplacement de portique rigide et stable. Cette configuration offre une rigidité structurelle et une stabilité de fonctionnement exceptionnelles, ainsi qu'une faible résistance au frottement, une vitesse de déplacement rapide, un amortissement efficace des vibrations et une durée de vie prolongée. Le portique utilise un système d'entraînement synchrone à double servo. Les servomoteurs montés des deux côtés entraînent simultanément les unités de vis à billes correspondantes pour réaliser un mouvement de portique synchrone et un usinage CNC de haute précision.

3). Le chariot de broche est supporté par quatre rails de guidage linéaires robustes, conférant à la machine une grande rigidité structurelle, une précision de positionnement exceptionnelle, une réponse dynamique favorable et des performances de mouvement constantes dans des conditions de coupe à haute et basse vitesse.

2. La machine est équipée d'un système de lubrification automatique à déplacement positif fabriqué à Taiwan, qui permet un dosage précis de l'apport de lubrifiant. La graisse de lubrification est automatiquement distribuée aux composants mobiles clés tels que les rails de guidage linéaires, les vis à billes et les ensembles d'entraînement à crémaillère. Cela permet une lubrification complète et prolonge considérablement la durée de vie des pièces maîtresses de la machine. Des protections anti-poussière sont installées pour les ensembles des axes X et Y, tandis que des protections anti-éclaboussures étanches sont disposées autour de la table de travail. Ces protections protègent les composants majeurs et améliorent encore la fiabilité opérationnelle de l'équipement.

3. La machine utilise des servomoteurs absolus de haute précision pour la régulation du mouvement, et est équipée d'un port de communication RS232, d'un écran couleur et d'une interface d'exploitation en chinois. Le système CNC prend en charge le fonctionnement direct sur machine ainsi que l'importation de données USB externe, permettant une gestion pratique des programmes, un transfert de données rapide et une régulation d'usinage flexible.

Cette aléseuse-fraiseuse CNC à portique pour plaques haute performance est spécialement conçue pour l'usinage de haute précision de pièces de type plaque et de composants en acier de construction. Elle convient au traitement des brides, des disques, des anneaux, des plaques planes et d'autres composants similaires, l'épaisseur de la pièce étant maintenue dans la plage d'usinage effective spécifiée de la machine.

Dans les usines de fabrication d'acier de construction, l'équipement effectue des opérations de perçage et de fraisage de précision sur les plaques structurelles, les plaques de connexion et les composants associés, prenant en charge le positionnement précis et l'assemblage fiable des structures en acier. Dans le secteur de l'énergie éolienne, il fournit un usinage de haute précision pour les sections de tour d'éolienne et les composants de bride à grande échelle, contribuant à maintenir la précision dimensionnelle et l'intégrité structurelle dans des conditions d'exploitation exigeantes, y compris des charges de vent fortes et des fluctuations de température importantes. Dans la construction de ponts, la machine est utilisée pour traiter les poutres de pont, les composants de support et les assemblages de connexion structurelle, produisant des joints précis et durables capables de résister aux charges dynamiques à long terme. En combinant une haute précision d'usinage, des performances de fonctionnement stables et des capacités de traitement polyvalentes, l'équipement fournit une solution de fabrication fiable pour la fabrication d'acier de construction, la production d'équipements d'énergie éolienne et les grands projets d'infrastructure.
