BT40 Modèle de machine de forage à faisceau H CNC à grande précision à fuseau principal à grande vitesse Diamètre du trou 5-30 mm

BT40 Modèle de machine de forage à faisceau H CNC à grande précision à fuseau principal à grande vitesse Diamètre du trou 5-30 mm

Industrie des applications:

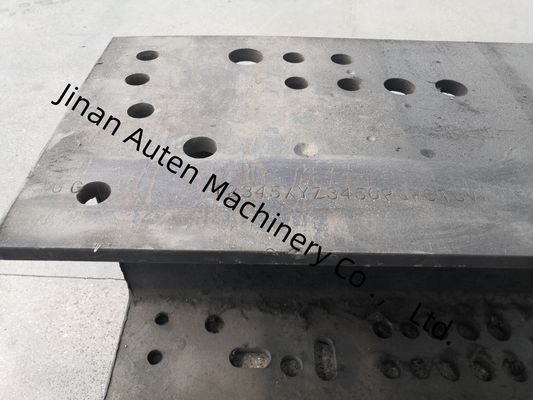

Cette machine-outil est principalement utilisée pour le forage de l'acier en forme de H. La machine-outil utilise trois fuseaux de forage de haute précision à grande vitesse pour forer la pièce.Il présente les caractéristiques d'une précision d'usinage élevée et d'un fonctionnement pratiqueIl s'agit d'un équipement indispensable à haut rendement dans l'industrie des structures en acier et est largement utilisé dans la construction, les ponts, les mâts des tours et les réseaux et d'autres industries.

Composants de machines de forage CNCLigne:

La machine de forage est principalement composée du corps de la machine principale, du système d'alimentation CNC, du convoyeur de sortie, du système de refroidissement, du système hydraulique, du système pneumatique, du système de lubrification, du système électrique,et déchets de matériaux automobilesLa ligne de production adopte une structure fixe de lit et une structure mobile de pièce à usiner.

Corps de la machine principale:

Il se compose principalement d'une base, d'un lit, d'une table coulissante mobile, d'un support de tête, d'un pressage supérieur, d'un pressage latéral et d'un chargeur à outils en rangée.

Le lit a une bonne rigidité et stabilité, peut résister à la charge et aux vibrations générées par l'usinage à grande vitesse et assurer la précision de la machine-outil.

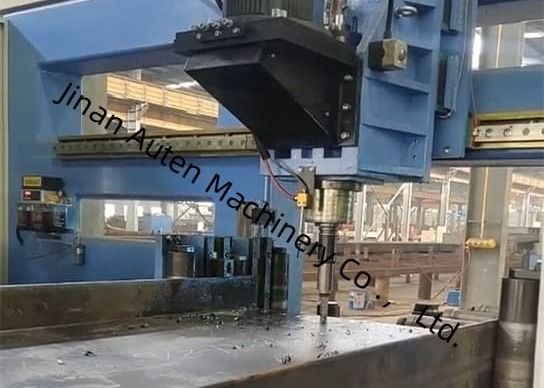

Il y a au total 3 supports de tête installés sur la machine principale, à savoir le côté fixe, le côté mobile et le supporte-tête de l'unité supérieure,pour le forage dans les directions horizontale et verticale respectivementChaque tête de forage peut être exploitée indépendamment et peut également effectuer des opérations de forage en même temps, ce qui améliore considérablement l'efficacité de la production.Chaque tête est équipée d'un ensemble de broches mécaniques à grande vitesse BT40, et le chargeur d'outils de type rangée correspondant peut installer jusqu'à 4 diamètres de perceuses (lorsqu'il n'y a pas d'outil sur la broche),et 4 ouvertures différentes peuvent être traitées automatiquement lorsque la pièce est serrée une seule fois. . L'alimentation de broche est entraînée par un servo-moteur, qui peut réaliser rapidement vers l'avant, travailler vers l'avant, et revenir en arrière rapidement par le contrôle du programme; le moteur de broche est entraîné par un servo-moteur de broche,la vitesse est réglée sans pas, et la plage de vitesse est large.

Trois unités de tête sont accrochées sur le lit, et chaque unité de tête est entraînée par deux ensembles de servo-moteurs pour réaliser le mouvement horizontal et vertical de la tête,qui est entraîné par des vis à billes et guidé par des guides de roulement linéaires de précision. Cet équipement comprime la pièce en deux directions pendant le processus de forage.il y a une bouteille d'huile qui entraîne un mécanisme de pressage pour presser la pièce sur le rouleau de support horizontal, et une bouteille d'huile entraînant un mécanisme de pressage pour presser la pièce par le côté.
