Détails sur le produit:
Conditions de paiement et expédition:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Mettre en évidence: | Machine à perforer à angle CNC à grande vitesse,Machine à marquer les angles à commande numérique à grande vitesse,Machine de forage à angle CNC à grande vitesse |
||
ApplicableJe suis...l'industrie:

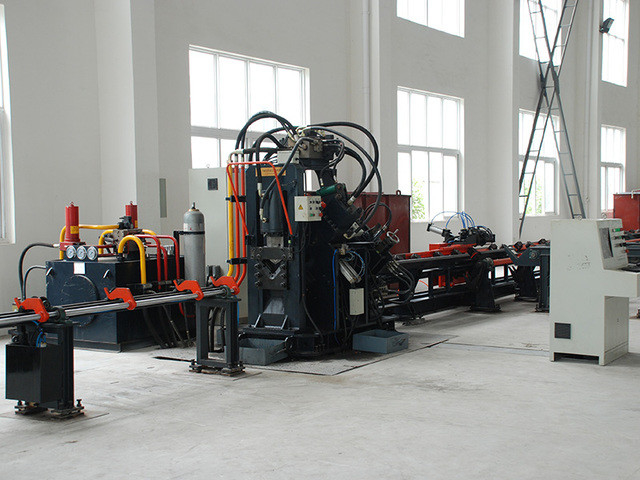

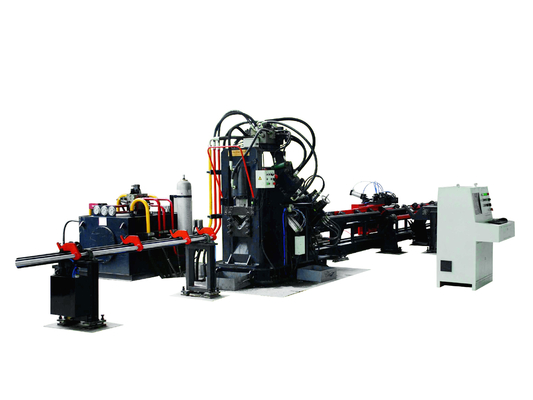

Cette machine est utilisée pour le marquage, le poinçonnage et le cisaillement d'acier d'angle principalement dans le domaine de l'industrie des tours d'acier d'angle, des raccords électriques, des installations de stockage de structures,et les industries de la construction de structures en acier, etc..
Caractéristique du produit:
1. Adoptez la technologie CNC, le servo moteur, avec une efficacité élevée, une précision de pièce stable.
2Il peut lire les fichiers.NC1 générés par TEKLA.
3Le véhicule d'alimentation CNC est entraîné par un servo-moteur. L'encodeur photoélectrique renvoie les informations.
4Toutes les marquages, percées et cisaillements sont effectués automatiquement, tous les angles finis peuvent être déchargés par un dispositif de rotation pneumatique afin d'alléger la force de travail.

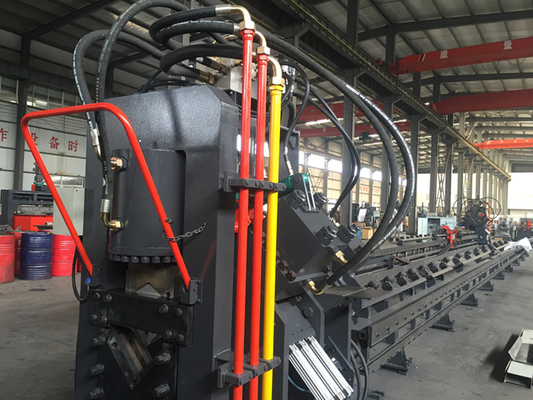

5. L'unité de marquage adopte un cadre fermé avec une bonne rigidité. Quatre groupes de boîtes de caractères sont fixés sur l'unité de marquage qui peut être sélectionné par programme.
Les avantages
Mieux que les autres fabricants pour réduire l'intensité de travail des travailleurs.
Lors de la programmation, il vous suffit de saisir la taille de la pièce, le diamètre du trou, la distance de collimation, le nombre de pièces ou d'utiliser le CAD/CAM pour la conversion directe.
La machine est équipée d'un dispositif de palettisation et de pressage actuellement supérieur à celui des autres fabricants nationaux, et peut accueillir des angles avec de grandes courbes.

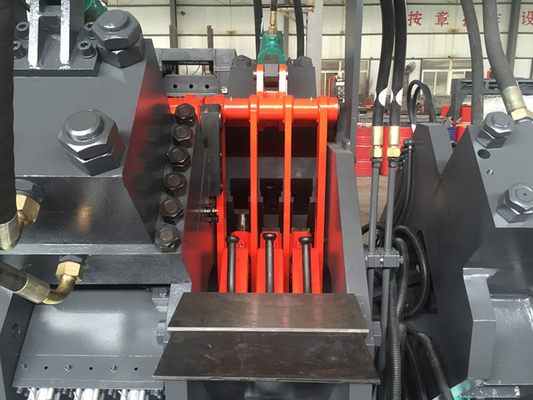

L'unité de cisaillement adopte une boîte de couteau de cisaillement de type porte, le remplacement du coupeur est sûr, pratique et rapide.
Il a la fonction de ne pas couper, peut traiter le matériau à pied fixe, et la fonction d'auto-diagnostic de défaillance.
La fonction d'empilement automatique peut être ajoutée lorsque le produit fini est déchargé (au choix de l'utilisateur).
| 机器型号 Nom de l'appareil Modèle de machine |
JNC2020 | |
| Fonctionnement du dispositif Fonction de la machine |
冲孔,打字,剪切 Je suis désolée. Perçage, marquage et découpe |
|
| Au niveau de l'échelle de taille de l'acier à angle d'usinage (mm) Plage de taille de l'acier sous angle de traitement (mm) |
L63 × 63 × 4 ~ L200 × 200 × 20 |
|
|
capacité de perçage maximale |
φ26×20 ((matériauQ345 510N/mm2) |
|
| Chaque côté est le numéro de tête Nombre de coups de poing par côté |
3 |
|
| 切断方式 Le mode de coupure Mode de cisaillement |
双刃剪切 (un seul coup de couteau) La coupe double (option de coupe simple) |
|
|
Capacité à décider Capacité de coupe maximale |
L63×63×4~L200×200×20 (matériau Q345 510N/mm2) L63×63×4~L200×200×20 ((Matériau Q345 510N/mm2) |
|
| 打字力 (KN) force de marquage (KN) |
630 (1200 sélection) 630 (1200 en option) |
|
| 打印组数 (组) Nombre de groupes de marquage |
4 (8 choix) 4 (8 en option) |
|
| Chaque groupe de mots Numéro de titre de chaque groupe |
12 ((18 choix) 12 (18 en option) |
|
| 字头尺寸 (mm) Nom du produit Taille de la tête du caractère (mm) |
14 × 10 × 19 |
|
| Maximum de longueur en acier (m) Longueur maximale de l'acier à angle vierge (m) |
14 |
|
| maximum de la longueur de l'acier de l'angle de fabrication (m) Longueur maximale de l'acier angulaire fini (m) |
14 |
|
| précision de traitement La précision de l'usinage |
满足GB2694的要求 répond aux exigences de la norme GB2694 |
|
| 角钢送进速度 (m/min) Vitesse d'alimentation de l'acier angulaire (M / min) |
50 |
|
| taille de forme (mm) Dimension totale (mm) |
32000 × 6500 × 2350 |
|
