Robot de soudage de haute précision pour la structure en acier

Robot de soudage de haute précision pour la structure en acier

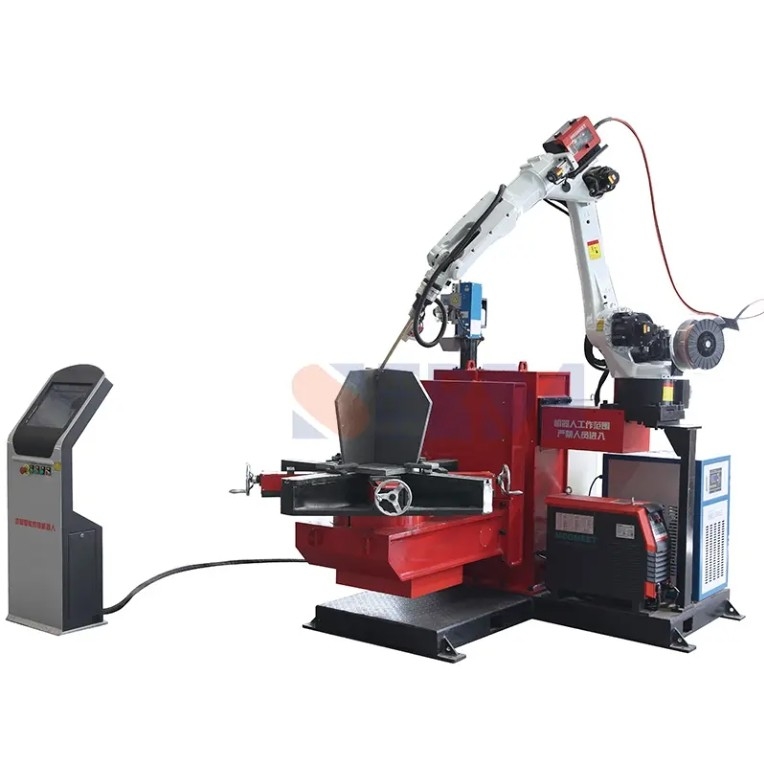

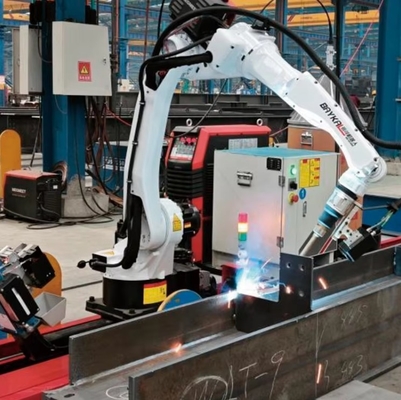

Le poste de travail de soudage intelligent à une seule machine à voie terrestre est principalement utilisé pour le soudage automatisé par robot de diverses soudures à filets de structure d'acier.Le poste de travail répond aux exigences de soudage des soudes à filets des structures en acier en H, les diaphragmes, etc.
Chaque poste de travail de soudage par rails de terre comprend un système de commande, un mécanisme de marche par rails de terre, un robot de soudage par arc, une alimentation en électricité de soudage et un réservoir d'eau de refroidissement, un système de vision de soudage intelligent,pistolet de soudage refroidi à l'eau et station de nettoyage de pistolets, etc.
La largeur du composant ne doit pas dépasser 1,2 m; la longueur standard du rails de terre est de 9 m; le rails de terre
la position doit être installée et placée conformément à la disposition de l'atelier et au processus de production.
Forme des coutures de soudage: soudage à angle droit, soudage à angle ligne de pliage plat, soudage à angle vertical, soudage à angle (à l'exclusion des soudage à plusieurs couches et à plusieurs passages).
Produits de structure en acier: y compris les colonnes en acier en forme de H, les poutres de toit, les poutres de grue ( poutres de voies ferrées), les supports, les poutres et autres produits de structure en acier relativement ouverts.

1) Le système peut répondre au fonctionnement normal de deux équipes par jour (8 heures par équipe) et
maintenir une précision stable.
2) Les dessins de conception du poste de travail ont été démontrés et simulés à plusieurs reprises.
Il s'agit d'un dispositif qui est fiable et facile à assembler et à entretenir.
3) Toutes les pièces achetées pour l'équipement de poste de travail sont fournies par des fabricants bien connus de l'industrie (voir les
La qualité de toutes les pièces traitées a été strictement vérifiée, la résistance est conforme à la norme,
Les performances sont excellentes et le mouvement stable.
5) Les unités de mesure des pièces et des instruments du matériel du poste de travail ainsi que tous les dessins et matériaux sont conformes à la norme nationale (GB);la fabrication et les matériaux utilisés pour tous les instruments et composants doivent être conformes aux normes ISO et CEI ou à d'autres normes équivalentes.
6) Les pièces du poste de travail sont fabriquées avec des matériaux de haute qualité et les composants mécaniques et électriques sélectionnés sont
des produits de série de haute qualité, matures et fiables.
7) Il y a un capteur anti-collision à l'extrémité avant du robot, qui peut arrêter la machine à temps pour la protéger en cas de collision.le système de nettoyage automatique du pistolet et de coupe du fil peut être configuré en fonction des besoins.
8) Fonctions de soudage intelligentes telles que la modélisation paramétrique du poste de travail, la conduite du modèle numérique 3D, la planification intelligente du chemin de soudage, le chemin de correction de la photo du capteur de vision laser,alarme pour dépassement de la plage de déviation limite, les paramètres correspondants et la bibliothèque de processus pour créer automatiquement des programmes de soudage.
