Machine de ligne d'angle CNC automatisée à haut rendement pour le perçage et l'estampage d'acier d'angle de grande taille

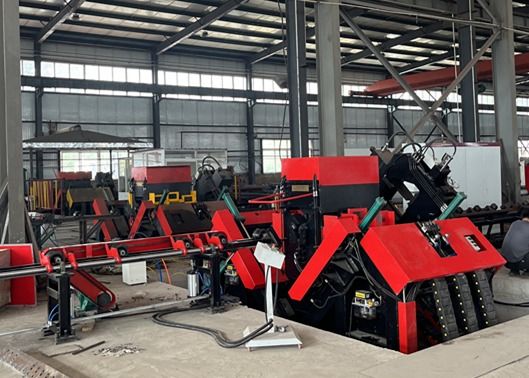

Image Grand : Machine de ligne d'angle CNC automatisée à haut rendement pour le perçage et l'estampage d'acier d'angle de grande taille

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Auten
Certification:	ISO9001
Numéro de modèle:	Le numéro d'immatriculation

Conditions de paiement et expédition:

Quantité de commande min:	1 Ensemble
Prix:	negotiable
Détails d'emballage:	par conteneur
Délai de livraison:	30 jours
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	100 ensembles par mois

Contact

Description de produit détaillée

Puissance du moteur:	4 kW	Vitesse de traitement:	20 à 25 m/min
Diamètre du trou de forage:	Ф13.5~Ф40mm	Condition:	Neuf
Diamètre du trou:	26 mm	Caractéristique:	Une grande fiabilité
vitesse d'alimentation:	100~500 mm/min	Longueur de l'angle de traitement:	Min. 300 mm
Application du projet:	Structure en acier Tour Soudage des pieds	Taille de traitement de l'angle:	L63x6~L250x32 mm
Type:	Ligne d'angle CNC	Dimensions globales:	12000 mm x 5000 mm x 2000 mm
Système de contrôle:	Les États membres doivent respecter les règles en matière de protection des données.	Taille de l'angle de traitement:	40x40x3~125x125x10mm
Force de marquage:	700KN
Mettre en évidence:	Machine de ligne d'angle à haut rendement , Perceuse-estampeuse d'acier d'angle , Machine de ligne d'angle CNC automatisée

Utilisation du produit :

Cet équipement est principalement utilisé pour le perçage et l'estampage d'acier d'angle de grande taille et à haute résistance pour les pylônes de lignes de transmission. Tous les trous sur l'acier d'angle peuvent être traités sur cette chaîne de production, avec une qualité de trou élevée, une précision de positionnement, ainsi qu'une efficacité de production et un niveau d'automatisation remarquables.

Caractéristiques du produit :

Niveau d'automatisation élevé : La chaîne de production est intégrée à un système de chargement automatique (comprenant un canal d'alimentation transversal et un cadre de chargement rotatif), un mécanisme de déchargement automatique et un dispositif d'alimentation automatisé. Cela permet le traitement complet de tous les trous et des marquages sur l'acier d'angle en un seul passage dans la chaîne de production, éliminant ainsi le besoin d'intervention manuelle. Par conséquent, cela réduit considérablement l'intensité du travail des opérateurs.

(1) Le châssis et la plaque de base sont fabriqués en acier de construction de haute qualité (Q345) par des procédés de soudage. L'ensemble de la machine est conforme aux normes de l'industrie, y compris Conditions techniques générales pour le système CNC des machines-outils, Conditions techniques pour les pièces soudées des machines de forgeage et de pressage, Conditions techniques pour les machines-outils de coupe des métaux, et Principes généraux pour l'inspection de précision des machines de forgeage et de pressage.

(2) La qualité du soudage de chaque composant de l'équipement respecte strictement les exigences spécifiées dans JB/T8609. La longueur et l'espacement des soudures intermittentes sont précisément contrôlés pour assurer l'uniformité.

(3) Les composants forgés subissent un contrôle de qualité rigoureux pour garantir qu'ils sont exempts de défauts tels que les délaminations, les plis, les fissures, les trous de sable et les vides.

(4) Tous les composants métalliques soudés, ainsi que les pièces moulées et forgées (y compris le corps de la machine, la table de travail, la base et le bloc-cylindres), sont soumis à un traitement de revenu pour soulager efficacement les contraintes internes.

(5) Les pièces forgées, les soudures et les moulages critiques sont inspectés à l'aide de méthodes d'essais non destructifs pour détecter tout défaut interne ou fissure. Ces composants sont entièrement conformes aux normes industrielles pertinentes.

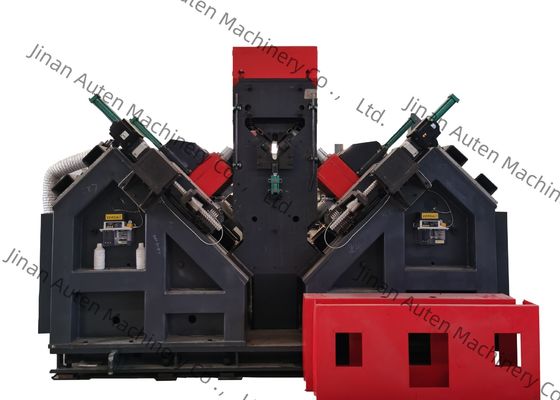

Machine de ligne d'angle CNC automatisée à haut rendement pour le perçage et l'estampage d'acier d'angle de grande taille 0

Principaux paramètres :

Modèle	ADM2532
Taille de l'angle (mm)	14014010~25025032
Longueur maximale de la matière première (m)	14
Force de marquage (kN)	1000
Nombre de groupes de caractères	1
Nombre de caractères	18
Taille des caractères (mm)	141019
Plage de distance précise (mm)	50~220 (sans palier)
Nombre de perçages de chaque côté	3 (2 groupes, 6 au total)
Nombre de lames de chaque côté	3
Cône de la broche de perçage	BT40
Diamètre de perçage maximal (mm)	Φ40
Vitesse de rotation maximale de la broche (tr/min)	6000
Unité de refroidissement du foret	MQL 360-2 (refroidissement à sec)
Capacité de stockage d'huile de l'unité de refroidissement	2L
Huile de coupe	Huiles de coupe micro-végétales (2000-25)
Consommation de carburant	5~50ml/h
Type d'entraînement du chariot CNC	Servomoteur AC, entraînement par crémaillère et pignon
Vitesse d'alimentation maximale de l'angle (m/min)	40
Méthode d'entraînement du mouvement d'alignement des axes AB	Guide de mouvement linéaire ; servomoteur AC ; vis à billes Entraînement secondaire
Vitesse de déplacement maximale du chariot de la tête de perçage (m/min)	10
Type d'entraînement de la tête de perçage	Guide de mouvement linéaire ; servomoteur AC ; vis à billes Entraînement secondaire
Vitesse d'alimentation maximale de la tête de perçage (m/min)	14
Méthode de travail du bras du chariot d'alimentation	Type de levage vertical
Nombre de vérins basculants côté décharge	4
Méthode de refroidissement de la station hydraulique	Refroidissement par air
Nombre d'axes CNC	9
Pression d'air (MPa)	1
Puissance totale	Environ 150KW
Dimensions hors tout (m)	338.52.5
