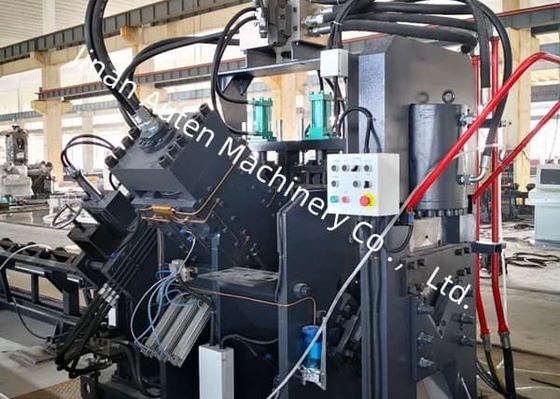

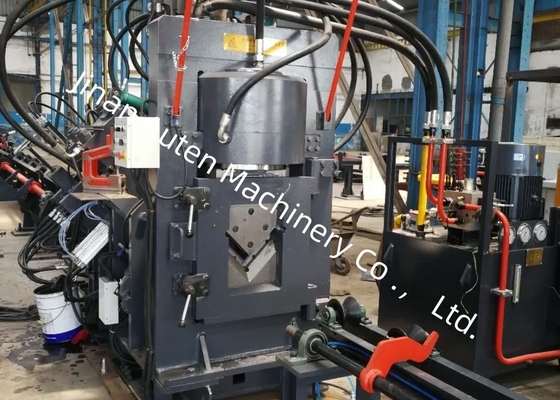

Machine de ligne de poinçonnage, marquage et cisaillage d'angles CNC 630KN avec 2 poinçons par côté
Industrie applicable :
Cette machine est un équipement spécialisé conçu pour les opérations de poinçonnage, de marquage et de cisaillage d'acier d'angle dans le secteur des pylônes en acier d'angle.
Caractéristiques du produit :
1. Intègre la technologie CNC et l'alimentation par servomoteur, assurant un rendement élevé et une précision constante de la pièce. Les principaux composants hydrauliques, pneumatiques et électriques sont tous importés.
2. Chaque côté est équipé de trois jeux de poinçons et de matrices, capables d'accueillir trois poinçons de diamètres variables. Sous contrôle PLC, les trois jeux de moules peuvent se déplacer de manière synchrone pour ajuster la marque arrière de poinçonnage.
3. Équipé d'un ordinateur avec une interface chinois/anglais pour une utilisation intuitive, avec la possibilité d'afficher des schémas de pièces. La programmation est simplifiée et il peut directement utiliser les données de programme générées par le logiciel de traçage. Lors de la modification des programmes, seules les dimensions de la pièce, les diamètres des trous, la marque arrière et la quantité de pièces doivent être saisies.
4. Le chariot d'alimentation CNC est entraîné par un servomoteur, avec un codeur photoélectrique fournissant une rétroaction en temps réel. Le contrôle en boucle fermée assure une grande précision de positionnement.

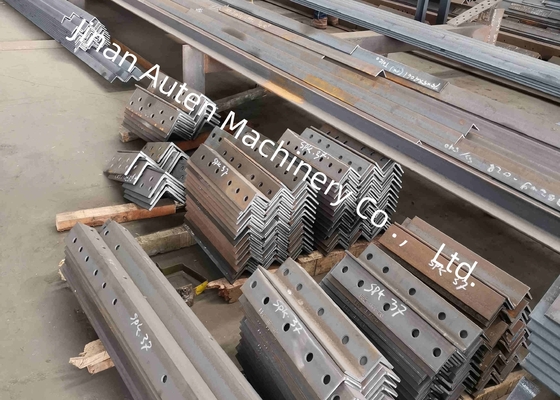

5. Les processus de marquage, de poinçonnage et de cisaillage sont entièrement automatisés ; l'acier d'angle fini peut être déchargé via un dispositif de retournement pneumatique, réduisant l'intensité opérationnelle.
6. Le système de contrôle comprend un ordinateur hôte, un système CNC, un servomoteur, un automate programmable et des capteurs de détection externes, entre autres composants. Les opérations de traitement sont lancées simplement en saisissant les dimensions de la pièce. De plus, les programmes peuvent être stockés, sélectionnés, affichés et transmis en fonction des numéros de pièces.
7. L'unité de marquage adopte une structure à cadre fermé pour une rigidité accrue. Quatre groupes de boîtes de caractères sont fixés sur l'unité de marquage, sélectionnables via le programme, et la marque arrière de marquage peut être définie arbitrairement.
8. Les vérins de poinçonnage, de marquage et de cisaillage sont de spécifications élargies ; le chariot NC présente une conception améliorée et plus robuste ; et les pinces sont renforcées pour une durabilité supérieure.
Spécifications :
| Fonctions |
Poinçonnage, marquage, découpe |
| Taille de l'angle (mm) |
℮40×40×3～℮140×140×12 |
| Longueur maximale de l'ébauche (m) |
12 |
| Longueur maximale du produit fini (m) |
10 |
| Poinçonnage maximal (dia. × ép.) (mm) |
Φ26×12(Matériau : Q345 510N/mm2) |
| Poinçons par côté |
2 |
| Force de poinçonnage (kN) |
630 |
| Force de marquage (kN) |
630 |
| Groupe de lettres de marquage |
4 |
| Nombre de lettres par groupe |
12 |
| Dimension de la lettre (mm) |
14×10×19 |
| Mode de coupe |
Coupe à une seule lame |
| Axes CNC |
3 |
| Vitesse d'alimentation de l'angle (m/min) |
80 |

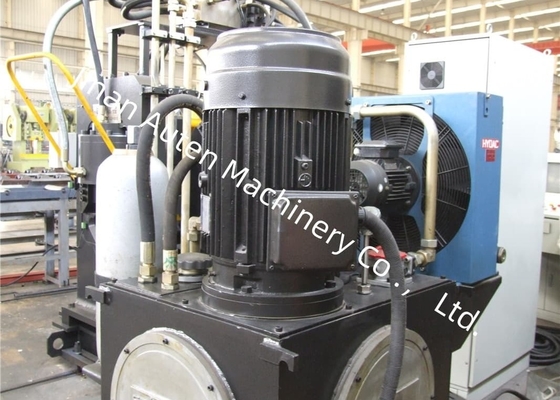

| Méthode de refroidissement du système hydraulique |
Refroidissement à l'eau |
| Précision de traitement |
Conformément à GB2694 |
| Fonction du programme |
Saisie par clavier et interface USB |
| Dimension (mm) |
28000×6500×2200 |
| Poids (tonne) |
Environ 13 |
