40 mm Diamètre de forage Automatisation Machine à ligne CNC à angle BT40 Fuseau de forage à affleurement

Image Grand : 40 mm Diamètre de forage Automatisation Machine à ligne CNC à angle BT40 Fuseau de forage à affleurement

Détails sur le produit:

Place of Origin:	China
Nom de marque:	Auten
Certification:	ISO9001
Model Number:	ADM2532

Conditions de paiement et expédition:

Minimum Order Quantity:	1 set
Prix:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Contact

Description de produit détaillée

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
Mettre en évidence:	Machine de ligne à angle CNC de forage , Automatisation de la machine de ligne à angle CNC , Machine à ligne à angle CNC de 40 mm

Machine de ligne de perçage d'angle CNC de 40 mm de diamètre, 3 lames de chaque côté

Utilisation du produit :

Il est principalement conçu pour les opérations de perçage et d'estampage sur des cornières de grande taille et à haute résistance utilisées dans les pylônes de lignes de transmission.Tous les trous requis sur la cornière peuvent être traités sur cette ligne de production, offrant une qualité de trou supérieure, une grande précision de positionnement, ainsi qu'une efficacité de production et des capacités d'automatisation exceptionnelles.

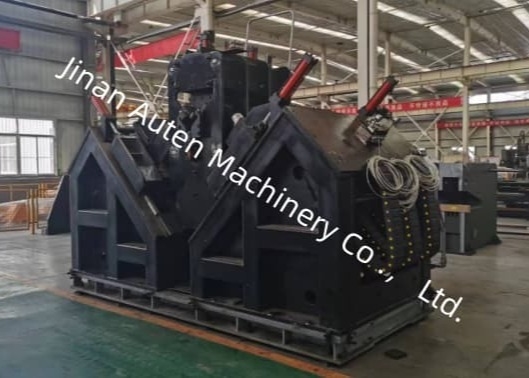

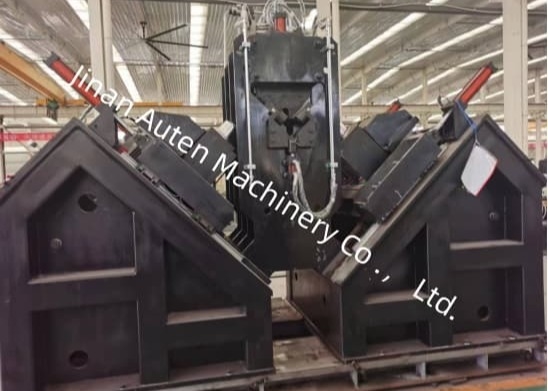

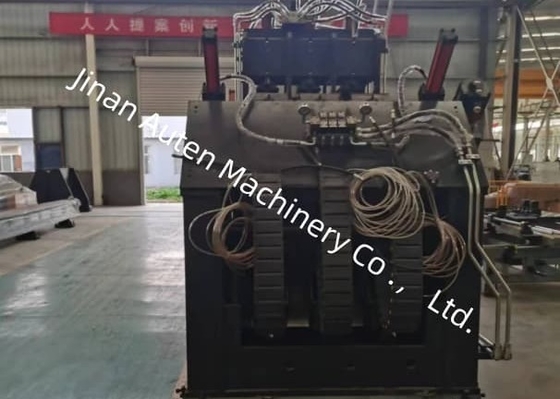

40 mm Diamètre de forage Automatisation Machine à ligne CNC à angle BT40 Fuseau de forage à affleurement 0

Caractéristiques du produit :

L'unité de marquage utilise une structure à cadre fermé, caractérisée par une résistance élevée et des performances stables. L'unité d'impression comprend un support de lit fixé à la base de la machine, un lit mobile et un boîtier de caractères à tête de presse à entraînement hydraulique. L'impression est effectuée aux positions spécifiées dans les dessins conformément aux instructions de l'ordinateur. Pour étendre la plage de traitement de la machine, un mécanisme de réglage manuel a été ajouté, ce qui permet de modifier la position vers le bas du lit mobile (c'est-à-dire la position de la tête de caractère) pour s'adapter aux positions de marquage des cornières avec différentes spécifications.

Le processus de perçage permet d'obtenir une grande précision de positionnement. Le dispositif d'alimentation de cette ligne de production est entraîné par un servomoteur via un système de transmission à crémaillère, équipé d'un mécanisme de détection pour la crémaillère et le pignon ainsi que d'un encodeur de détection pour la rétroaction de la précision de positionnement, formant un système de contrôle en boucle fermée complète. Le mouvement de la tête de perçage le long de la direction des deux flancs de la cornière est entraîné par un servomoteur via une transmission à vis à billes, assurant une grande précision dans le positionnement des trous sur les pièces de cornière.

Une efficacité de perçage et une qualité de perçage supérieures sont les caractéristiques de ce système.L'unité de perçage est équipée de six ensembles de têtes de perçage CNC, avec trois alloués à chaque aile de la cornière.Des trous de diamètre identique et de distance d'extrémité identique sur les deux ailes peuvent être percés simultanément par les têtes de perçage correspondantes de chaque côté.La broche de perçage utilise une broche de précision BT40 de Taiwan (avec refroidissement interne), tandis que la tête de perçage utilise un foret en carbure cémenté, atteignant une vitesse de coupe allant jusqu'à 200 m/min—significativement plus élevée que les 25-35 m/min typiques des forets hélicoïdaux en acier rapide conventionnels.

La tête de perçage CNC est alimentée par un servomoteur, avec son avance rapide, son alimentation de travail et sa rétraction rapide contrôlées et automatisées par le système CNC.La position de rétraction du foret peut être préréglée via l'ordinateur hôte, minimisant les courses à vide et améliorant encore l'efficacité de la production.Les trous fabriqués présentent une tolérance de diamètre inférieure à 0,1 mm et un état de surface (Ra) inférieur à 6,3μm, garantissant une qualité de traitement des trous exceptionnelle.

Principaux paramètres :

Modèle	ADM2532
Taille de l'angle (mm)	14014010~25025032
Longueur maximale de la matière première (m)	14
Force de marquage (kN)	1000
Nombre de groupes de caractères	1
Nombre de caractères	18
Taille des caractères (mm)	141019
Plage de distance précise (mm)	50~220 (Sans palier)
Nombre de forets de chaque côté	3 (2 groupes, 6 au total)
Nombre de lames de chaque côté	3
Cône de la broche de perçage	BT40
Diamètre de perçage maximal (mm)	Φ40
Vitesse de rotation maximale de la broche (tr/min)	6000
Unité de refroidissement du foret	MQL 360-2 (Refroidissement à sec)
Capacité de stockage d'huile de l'unité de refroidissement	2L
Huile de coupe	Huiles de coupe micro-végétales (2000-25)
Consommation de carburant	5~50ml/h
Type d'entraînement du chariot CNC	Servomoteur AC, entraînement par crémaillère et pignon
Vitesse d'alimentation maximale de l'angle (m/min)	40
Méthode d'entraînement du mouvement d'alignement des axes AB	Guide de mouvement linéaire ; Servomoteur AC ; Vis à billes Entraînement secondaire
Vitesse de déplacement maximale du chariot de la tête de perçage (m/min)	10
Type d'entraînement de la tête de perçage	Guide de mouvement linéaire ; Servomoteur AC ; Vis à billes Entraînement secondaire
Vitesse d'alimentation maximale de la tête de perçage (m/min)	14
Méthode de travail du bras du chariot d'alimentation	Type de levage vertical
Nombre de vérins basculants du côté décharge	4
Méthode de refroidissement de la station hydraulique	Refroidissement par air
Nombre d'axes CNC	9
Pression d'air (MPa)	1
Puissance totale	Environ 150KW
Poids de la machine (kg)	Environ 33 tonnes
Dimensions hors tout (m)	338.52.5
