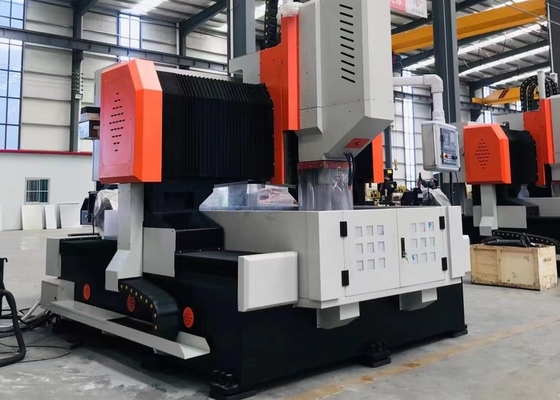

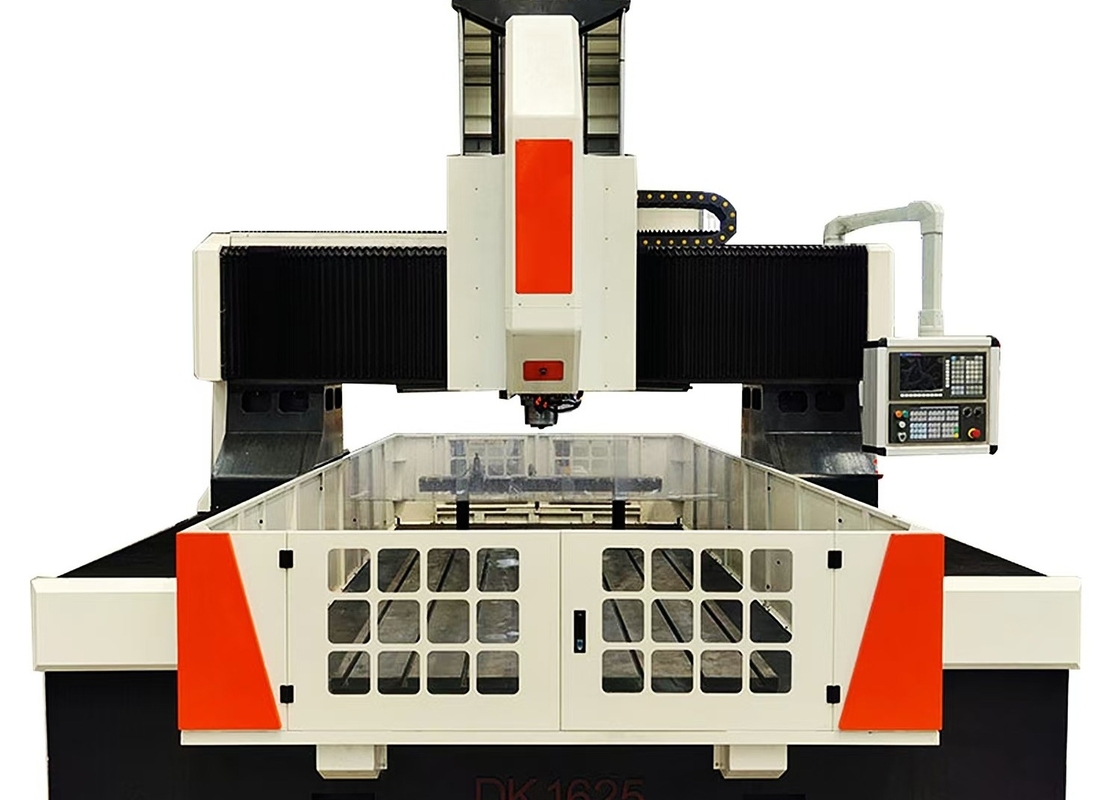

PHD2016 Modèle de machine de forage à plaque CNC 40 mm Max diamètre de forage 100 mm Max épaisseur

Perceuse à plaque CNC modèle PHD2016, diamètre de perçage max. 40 mm, épaisseur max. 100 mm

Application :

La perceuse et fraiseuse à portique CNC est principalement conçue pour le perçage, le chanfreinage, le taraudage et le fraisage de plaques et de composants structurels, y compris les brides, les disques, les anneaux et les plaques, avec des épaisseurs de pièces dans la plage de traitement effective. Elle permet le perçage de trous traversants et de trous borgnes dans des pièces en matériau unique et en matériaux composites. Le processus d'usinage est contrôlé numériquement pour une plus grande commodité opérationnelle, et il prend en charge une production automatisée, de haute précision, sur plusieurs variétés et en grandes quantités.

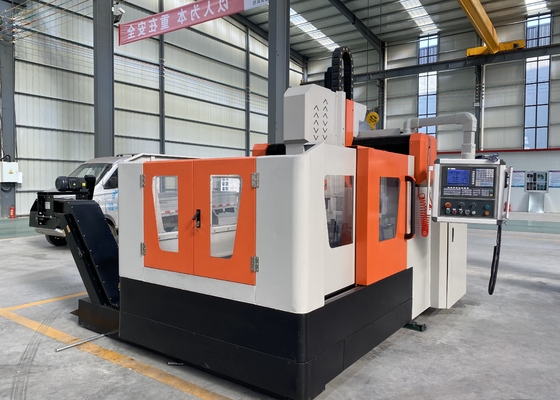

Structure de l'équipement :

Elle est principalement composée d'une table de travail, d'un portique mobile, d'une selle coulissante mobile, d'une tête de perçage et de fraisage, d'un dispositif de lubrification automatique, d'un dispositif de protection, d'un dispositif de refroidissement par circulation, d'un système de contrôle numérique, d'un système électrique et d'autres composants. Supportée et guidée par des paires de guides à rouleaux et entraînée par des paires de vis à billes de précision, la machine-outil atteint une grande précision de positionnement et une précision de positionnement répétée.

Bâti de machine et établi :

Le bâti de la machine subit un soudage, suivi d'un recuit et d'un usinage de précision, ce qui se traduit par une rigidité dynamique et statique exceptionnelle avec une déformation nulle. Deux guides linéaires de haute précision sont montés des deux côtés de la base du bâti, assurant une répartition uniforme de la force sur les curseurs de guidage et améliorant considérablement la rigidité, la résistance à la traction et la résistance à la compression de la machine-outil. Le système d'entraînement utilise des servomoteurs CA associés à des ensembles de vis à billes de précision pour un entraînement double face, permettant au portique de se déplacer le long de l'axe Y. De plus, l'établi est équipé d'un système de serrage à vérin hydraulique.

Tête de perçage :

La tête de perçage utilise un servomoteur de broche dédié, qui transmet la puissance à une broche de précision spécialisée via une courroie synchrone crantée pour améliorer le couple de sortie. La broche est équipée d'une configuration de roulements à contact angulaire japonais (quatre rangées à l'avant et deux rangées à l'arrière), permettant un réglage de la vitesse en continu. Un système de changement d'outil pneumatique est intégré à la broche, assurant un remplacement rapide et pratique de l'outil.

L'avance est entraînée par un servomoteur en conjonction avec une vis à billes. Les axes X et Y prennent en charge la fonctionnalité de liaison et utilisent un contrôle en semi-boucle fermée, permettant des opérations d'interpolation linéaire et circulaire. L'extrémité de la broche est dotée d'un trou conique BT50, équipé d'un joint rotatif à grande vitesse, et est capable d'usiner avec une mèche en U à grande vitesse avec une sortie centrale.

Spécifications :
